Это всё хорошо, но кто нибудь может выложить скан оригинальной инструкции???:confused:

Подскажите, а у 207 есть какой то фиксатор батарейки сверху? Если есть то запостите фото как он выглядит. Прислали такие в хорошем сохране, но нет этого прижима-фиксатора, а судя по двум маленьким гнёздам у батарейного отсека, напрашивается вывод, что сверху батарейка фиксировалась специальным прижимом, концы которого по видимому заводятся в эти гнёзда.

Да там фиксатор должен быть с контактом на крышку, где то фото было

Подскажите, где взяли, хочу такой же!)

Вот такие можно...

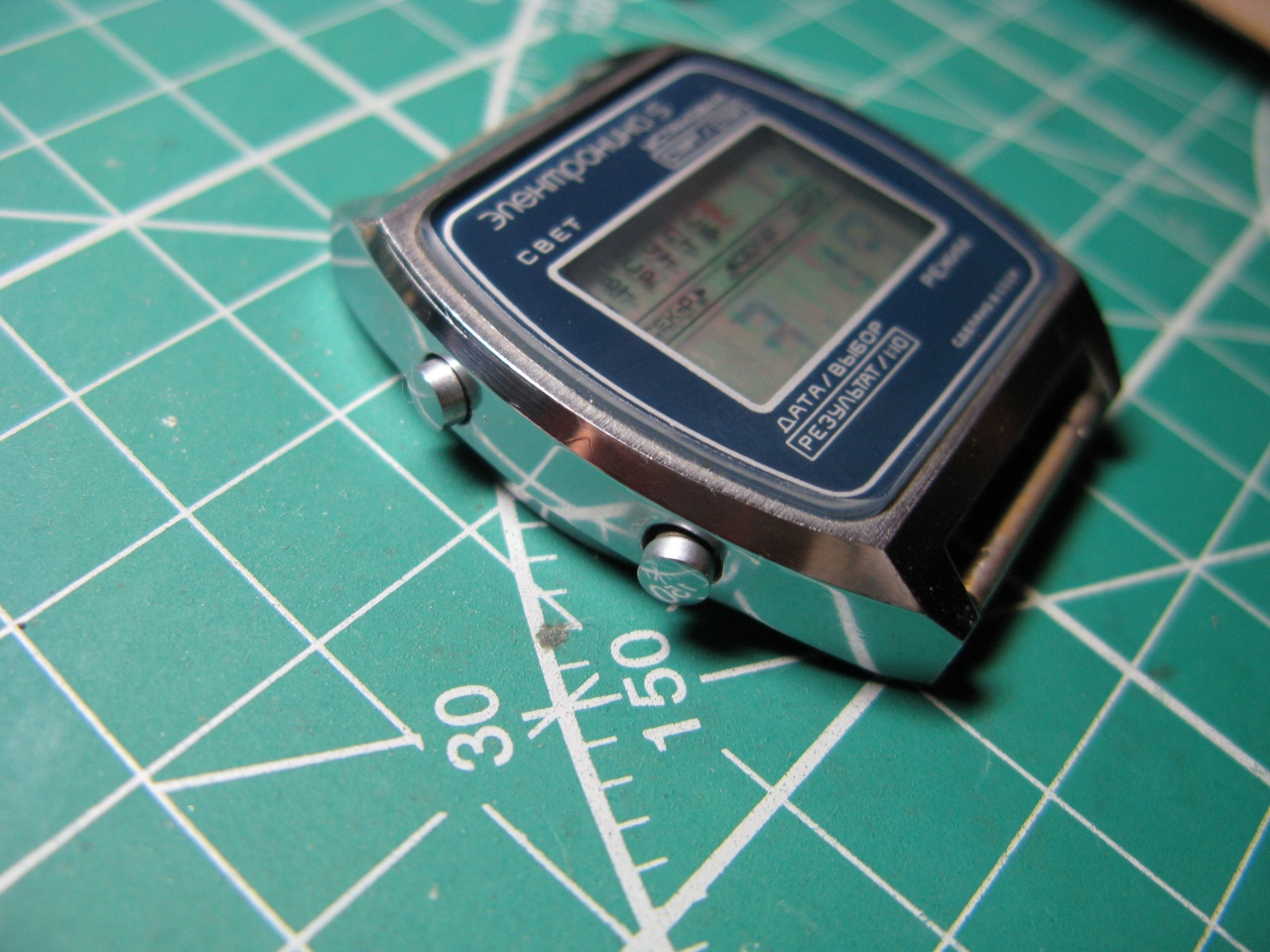

Хорошо, что есть эта тема, а то сколько времени ушло бы на выяснение причин неисправности. А так, по описанию продавца я уже предполагал, что отломлен плюсовой контакт, а в теме как раз есть упоминание, что это слабое место 207- ых. Так оно и оказалось. Сначала проверил с помощью отвёрточки, часы запустились. Потом сварганил и припаял контакт, и вот она родимая....радует душу и глаз.
Вложение 869344 Вложение 869345 Вложение 869346

Осталось дело за малым, сделать пластинку фиксатор, а то без неё время ещё не выставить.

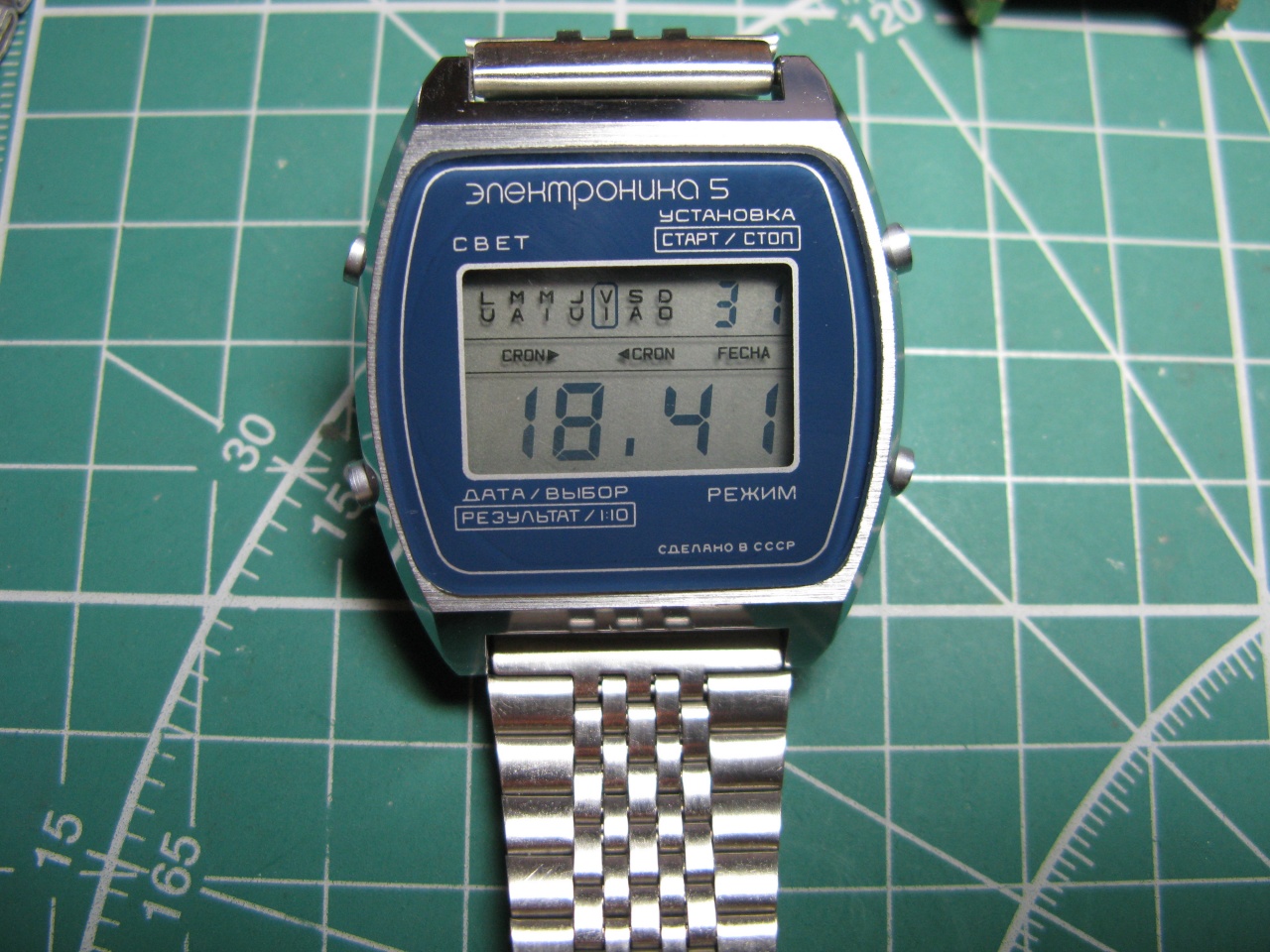

Ну а это её испаноязычная сестрёнка, приобретённая несколько ранее.
Вложение 869347

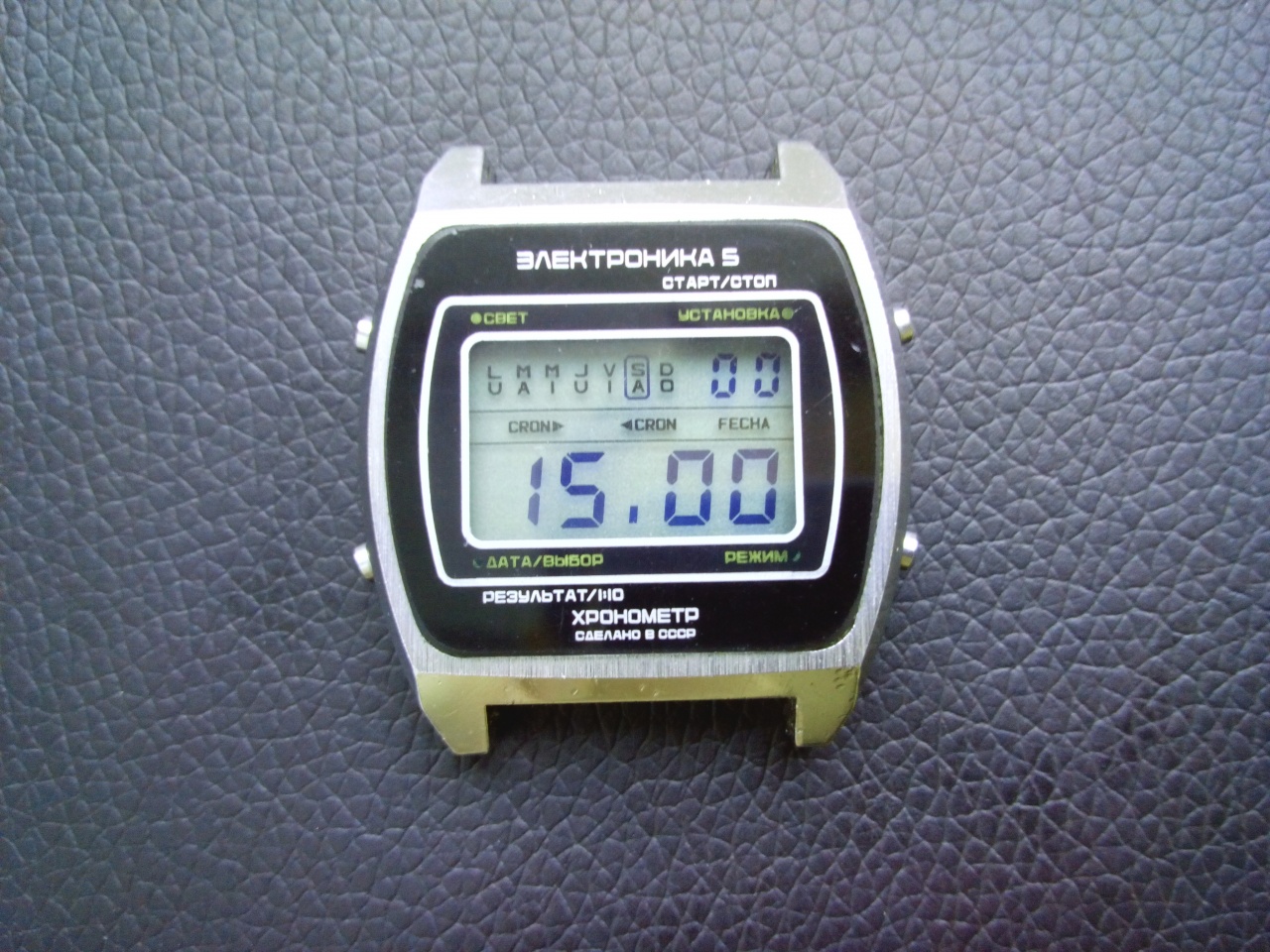

Здравствуйте! Как-то у меня появился хронометр (207), но огорчало то что при установке батарейки на экране ноль:(.
Они не давали мне спокойствия месяц, было принято все что можно, и чистка и резинки и замена кварца-правда кварц в отсутствии такого бил проверен на монтане. На монтане заработал без проблем. В общем кварц вроде рабочий бил запаян на зад, Какие то изменения всё же появились при установке ЭП что то появилось и сразу исчезло. Похоже на проблему кварца, ну почему на монтане он работает без проблем? Но копавшись в закромах нашел модуль от Э 55 убитый в хлам, было решено поменять конденсаторы и кварц. После установки батарейки часы моргнули и засветились ровными цифрами. Радости нет придела какие же они классные!

Вложение 870147 Вложение 870148

Очень классные часы. Поздравляю. Вы молодец. С вступлением вас в клуб электрониководов!

В общем поглядел я на образчики, что показал MrBerelex, и сегодня взялся за дело. Сначала конечно в "закромах" был найден запас латунной фольги.
Вложение 871055

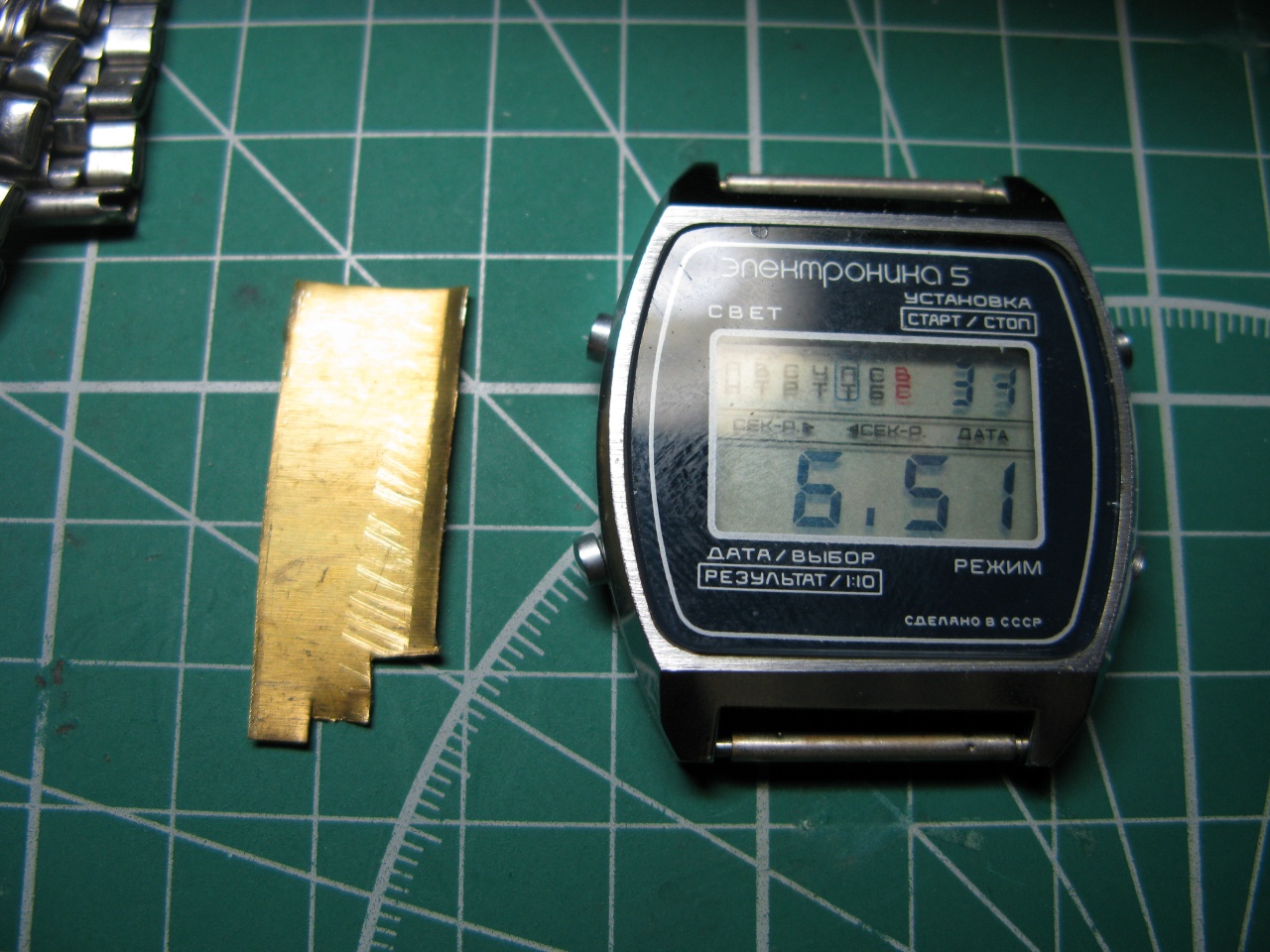

От которого был отрезан небольшой кусочек-заготовка
Вложение 871056

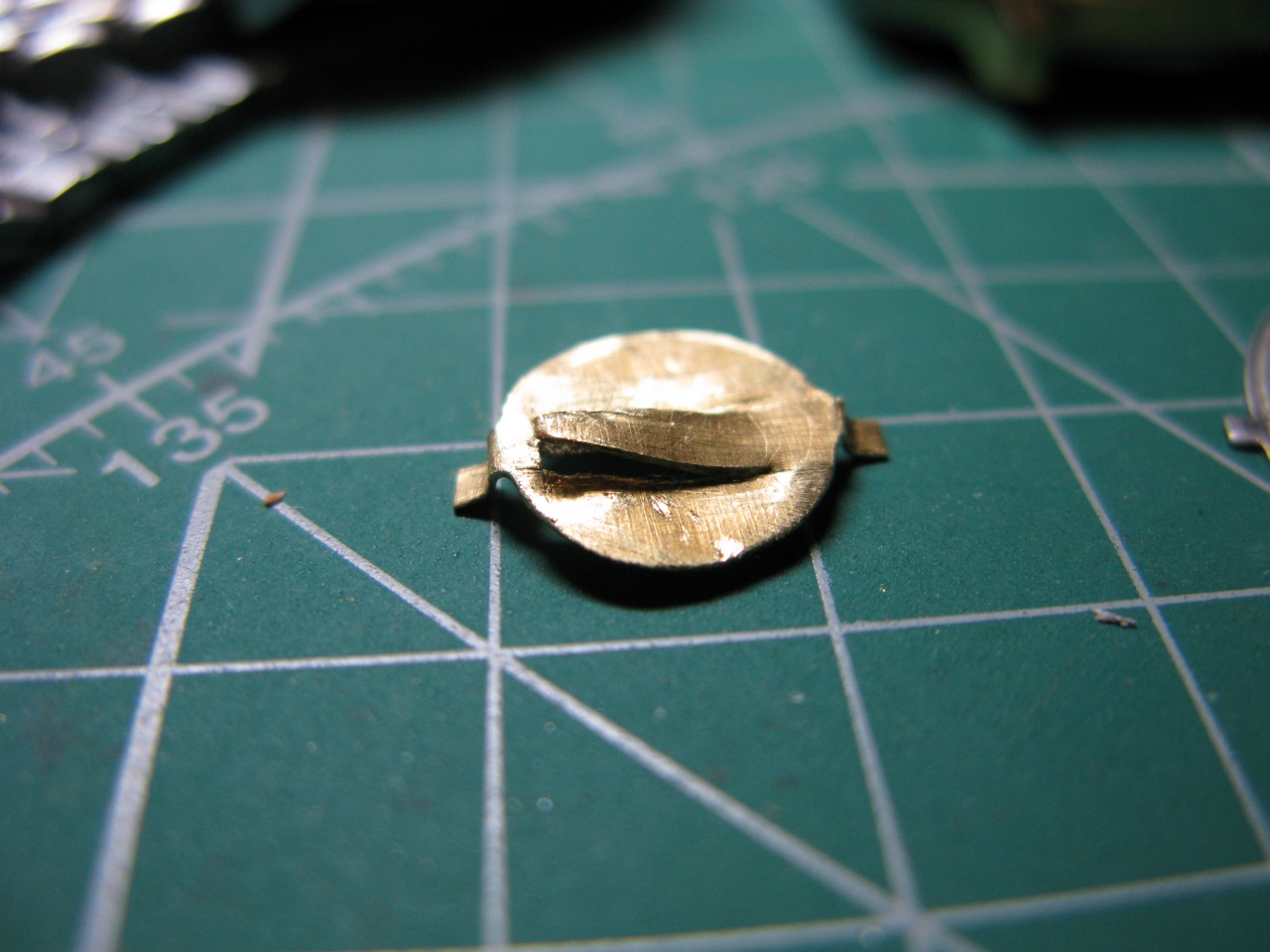

Из которого с помощью ножниц, сапожного ножа с молоточком, надфиля, и маленьких плоскогубцев был изготовлен необходимый девайс, не очень похожий на те что были на фото, но вполне функциональный.
Вложение 871057

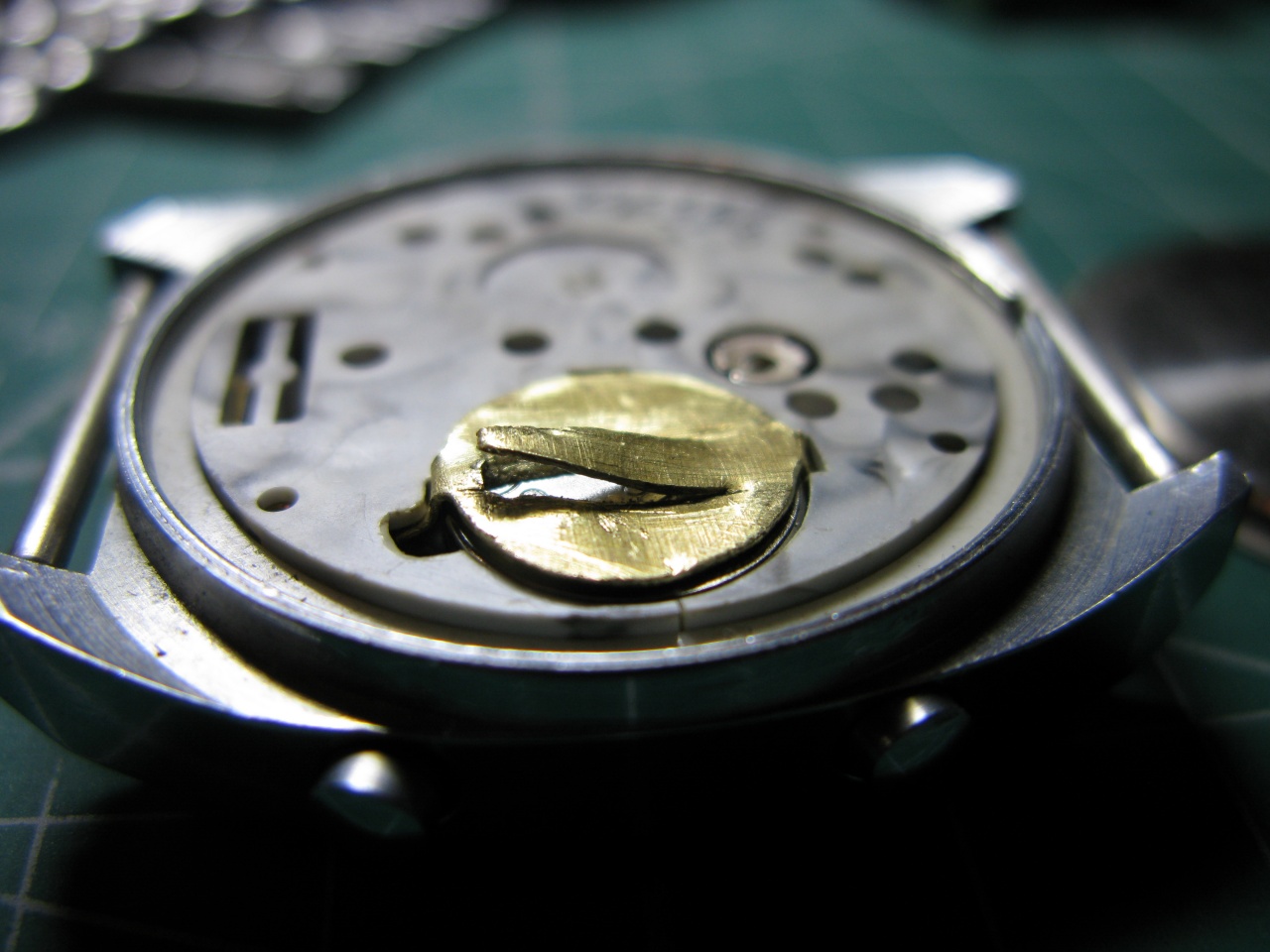

И конечный этап установка на штатное место. Хоть и грубовато сработано, но встал как родной:)
Вложение 871058

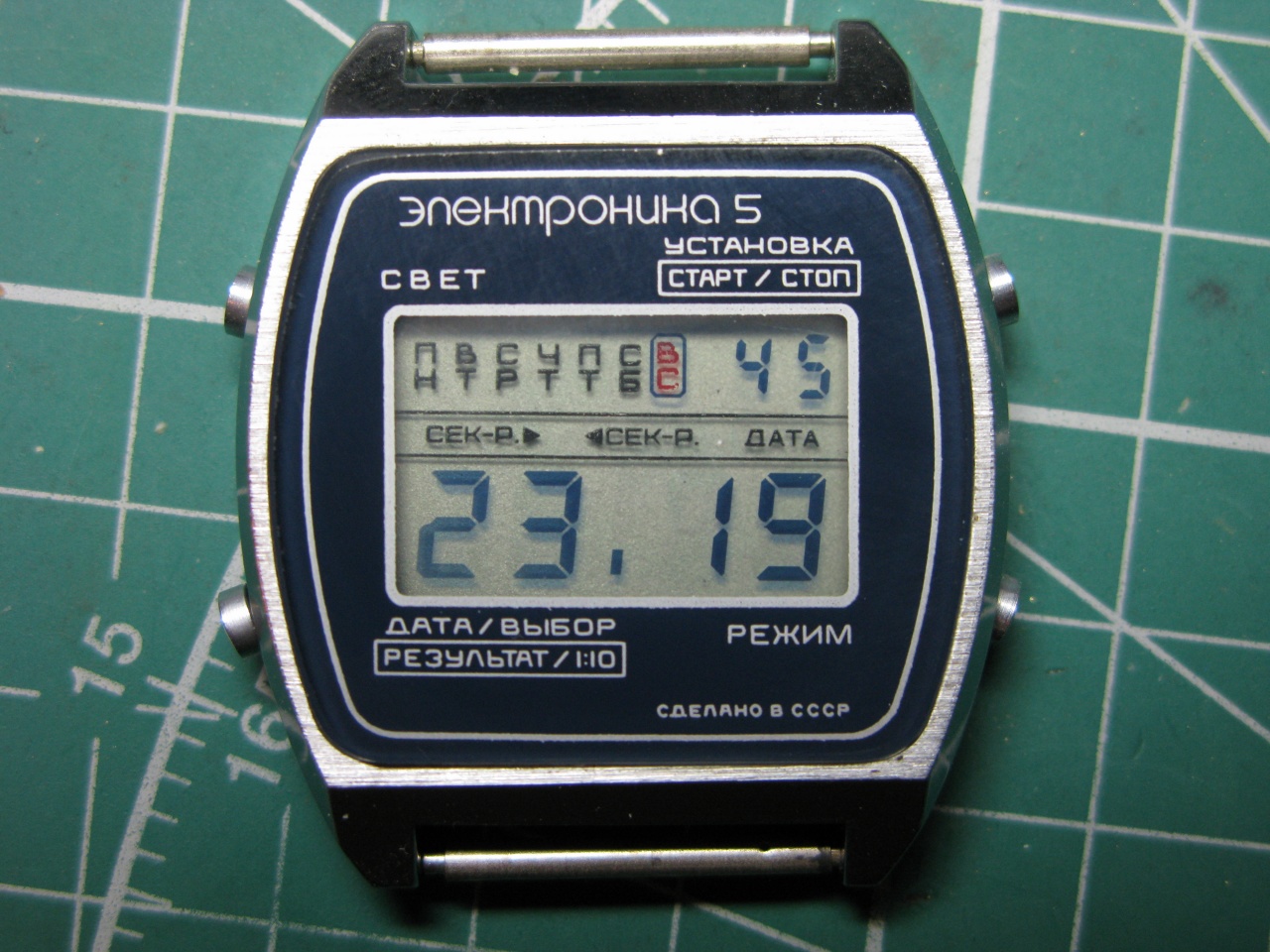

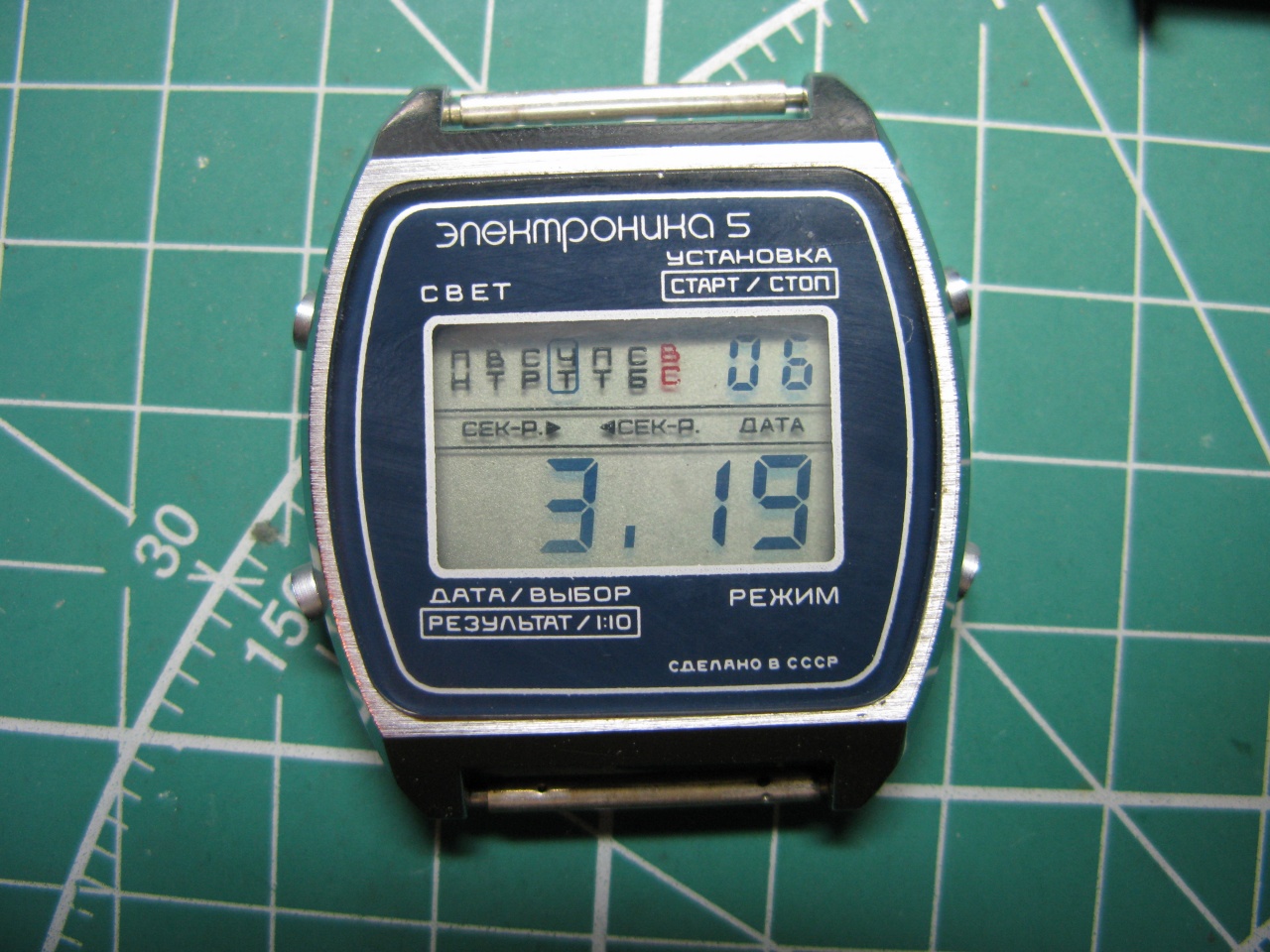

И вот теперь можно предъявить народу енту красавицу в окончательном, законченном виде.
Вложение 871079

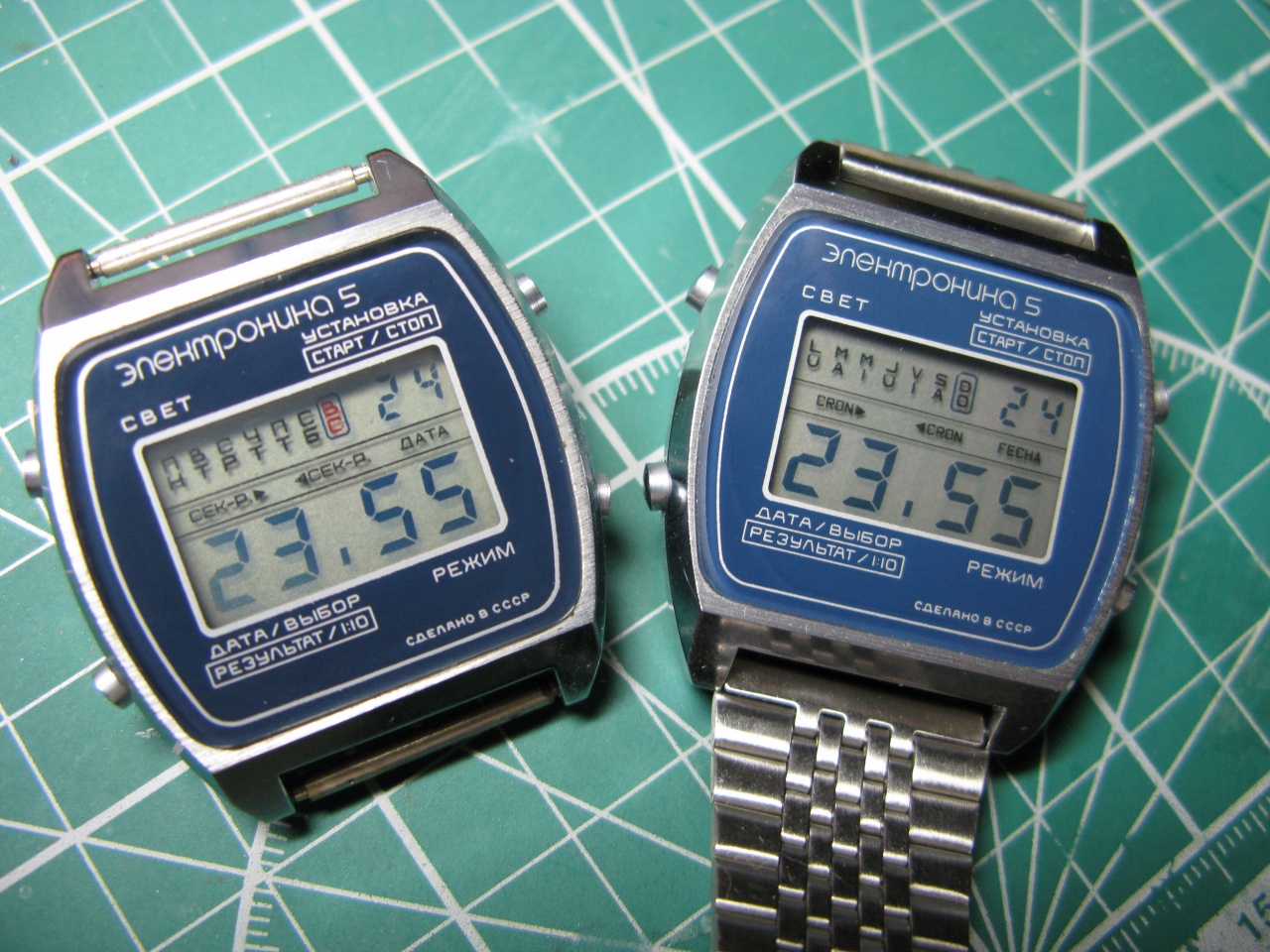

И теперь сестрёнки "шагают в ногу"
Вложение 871080
