Часовой форум Watch.ru (http://forum.watch.ru/index.php)
-   Ремонт часов и обслуживание (http://forum.watch.ru/forumdisplay.php?f=14)
-   -   Настольные часы "Весна" (http://forum.watch.ru/showthread.php?t=27700)

yura80 27.12.2015 22:42

Вложений: 2
Спасибо отписавшимся! Завтра попробую донора поискать, если нет - буду пытаться кусок обрезать.
Еще вопрос по этой же Весне есть (это я еще к сборке не приступил, потом, наверное, их будет больше :))

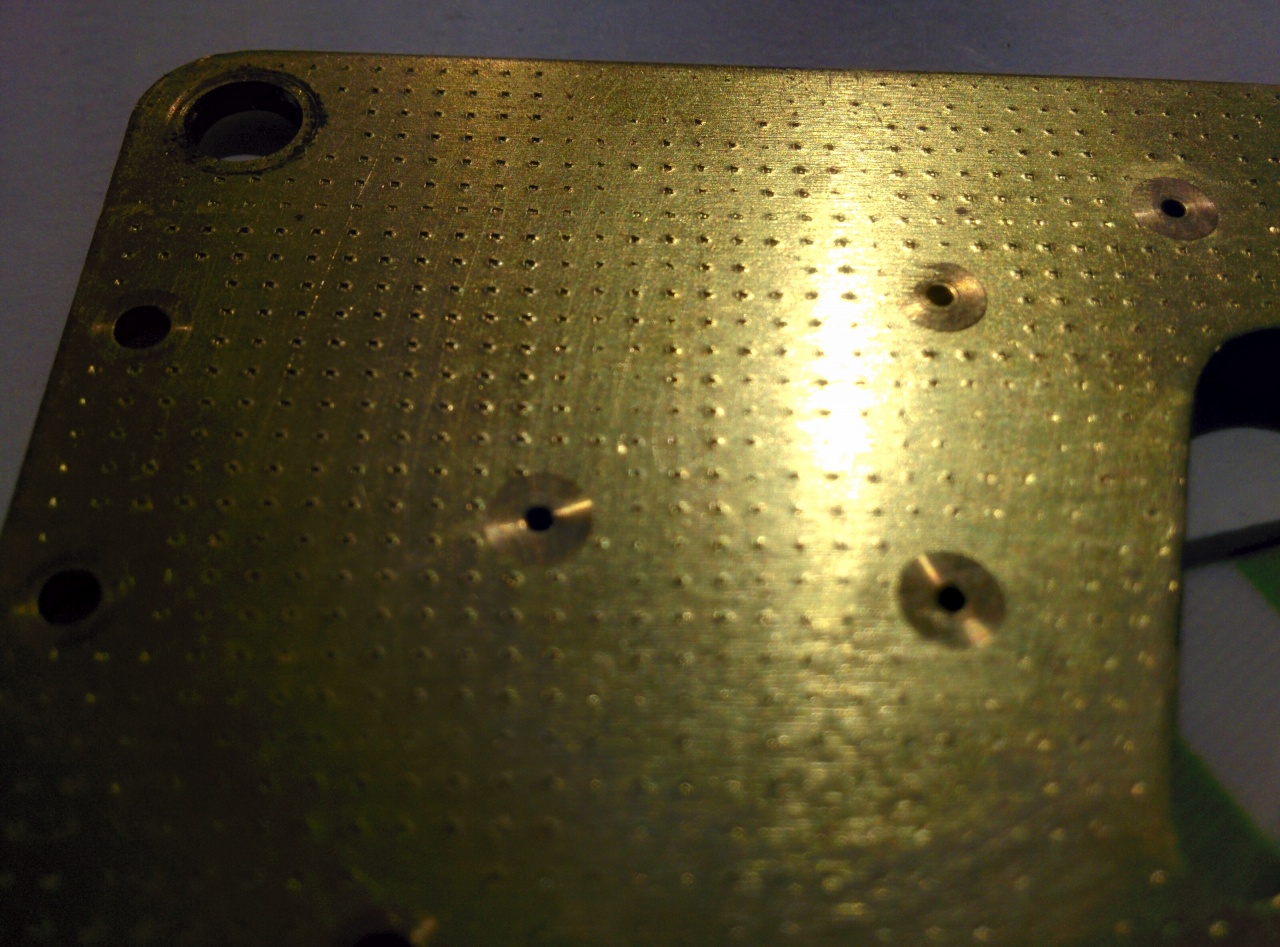

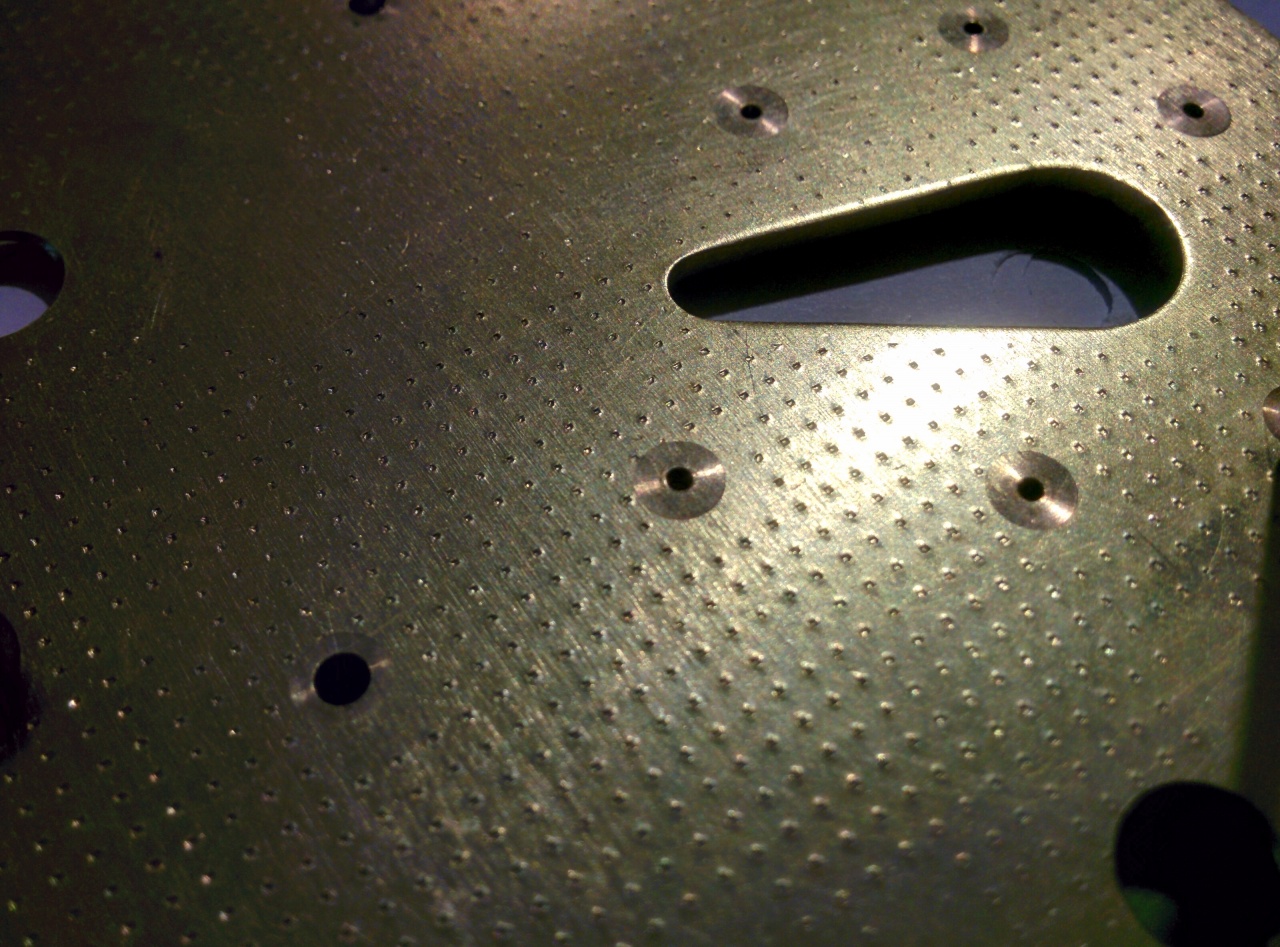

На палетах с внутренней стороны футора вставлены? Вроде не были часы в серьезных ремонтах, они у меня всю жизнь на виду. Или это заводская фрезеровка просто? Хотя оттенок чуть отличается.
Вложение 1242516
Вложение 1242517

Odissey 27.12.2015 22:53

Цитата:

Сообщение от yura80 (Сообщение 3463060)
Или это заводская фрезеровка просто?

Именно так.

4MASTER 28.12.2015 00:40

В том то и дело , что лопаетса пружина на границе отпуска . Если , зачем то , вы хотите сделать всю пружину однороднои то надо калить целиком ! А тогда вопрос - зачем вообще отпускать тогда конец?! Неужели для того , что бы дырку просверлить?
А понял , что бы закрутить конец . Ну калить все равно целиком надо . По мне , так это подвиг какои то!

velorius 28.12.2015 01:40

4MASTER, а что, с завода пружина полностью закалена? Вроде как концы отпущены.

4MASTER 28.12.2015 01:56

Есть целиком закаленные , как я говорил например в морском хронометре. Там и на внешнем конце стопор не к стенке барабана а к встречному кусочку пружины , что бы залома небыло. А в весне обычный вариант - с отпущенными концами.

siealex 28.12.2015 02:17

Цитата:

В том то и дело , что лопаетса пружина на границе отпуска
А если отпускать вручную - лопнет после этого в нескольких местах одновременно, может распасться на мелкие кусочки в области отжига.

Андрей Крукович 28.12.2015 07:58

Не надо ничего закаливать, только отпустить конец, как и было раньше. В старые советские времена мы так часто делали и нормально.


В этом вопросе полностью согласен с:
Цитата:

Сообщение от nevenbekriev (Сообщение 3462890)
Да, ремонт пружины - как русская рулетка. Но мне кажется, что невозможно закалить только внутренний конец. Если получится, то будет отпущенный участок между закаленным концом и остальной части пружины. Может закалить всю пружину, но качество стали ухудшится.
Условие для длинной работы после ремонта - оставить длинный мягкий участок на внутреннем конце. Это компромисс с продолжительности хода, но так стоят дела... Разумеется лучше менять пружину на новую когда возможно.


yura80 28.12.2015 08:54

Вложений: 4

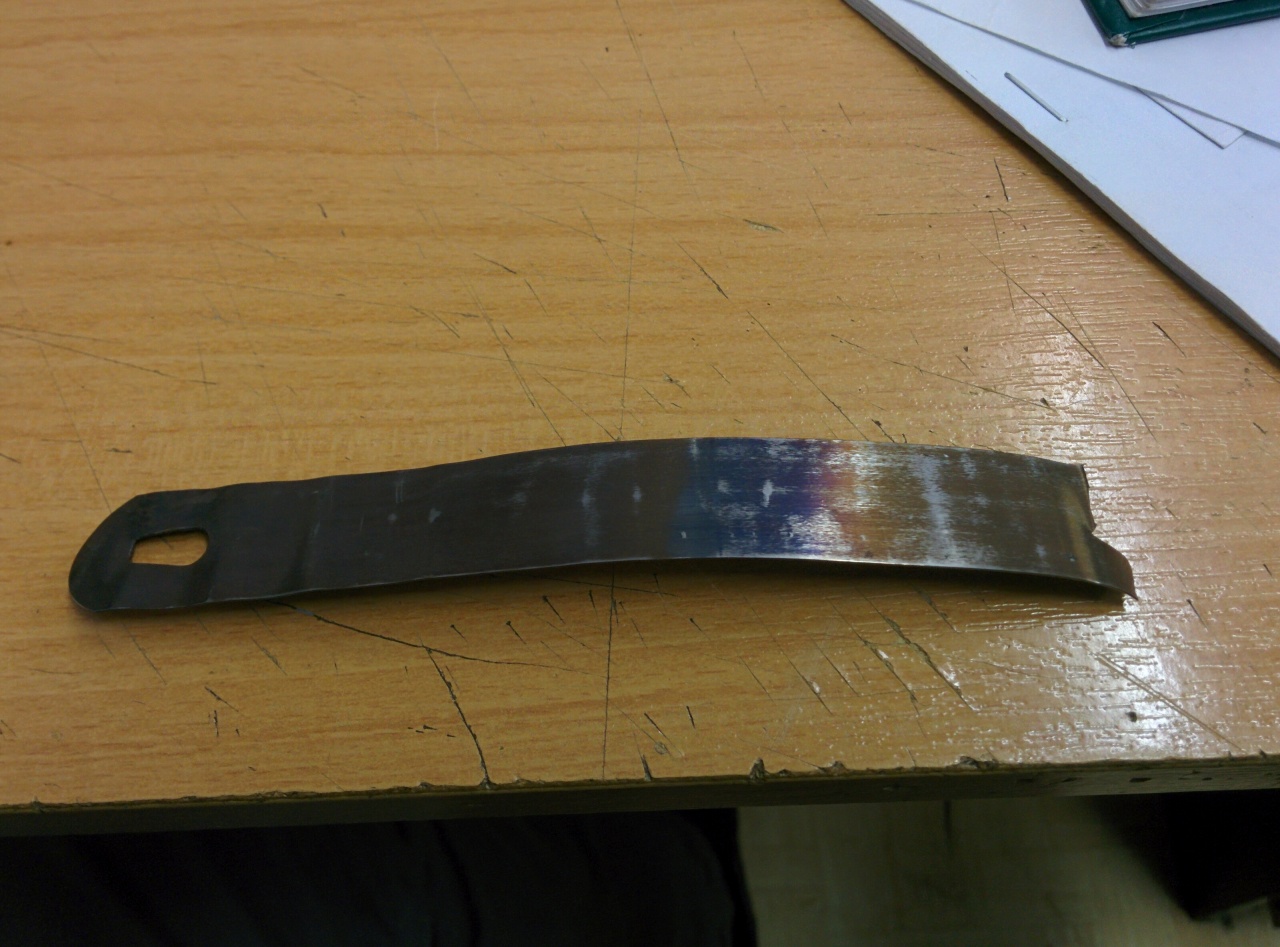

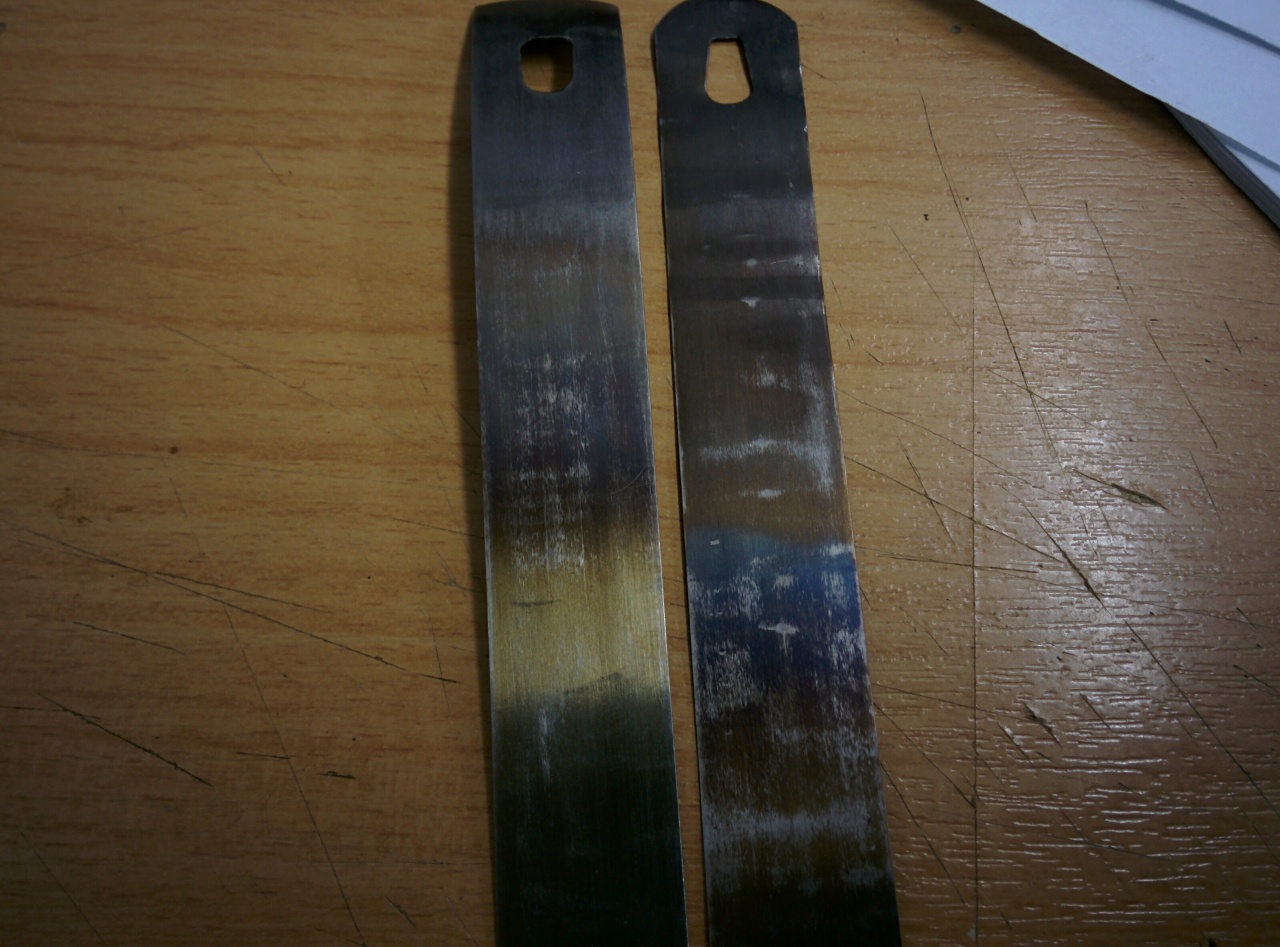

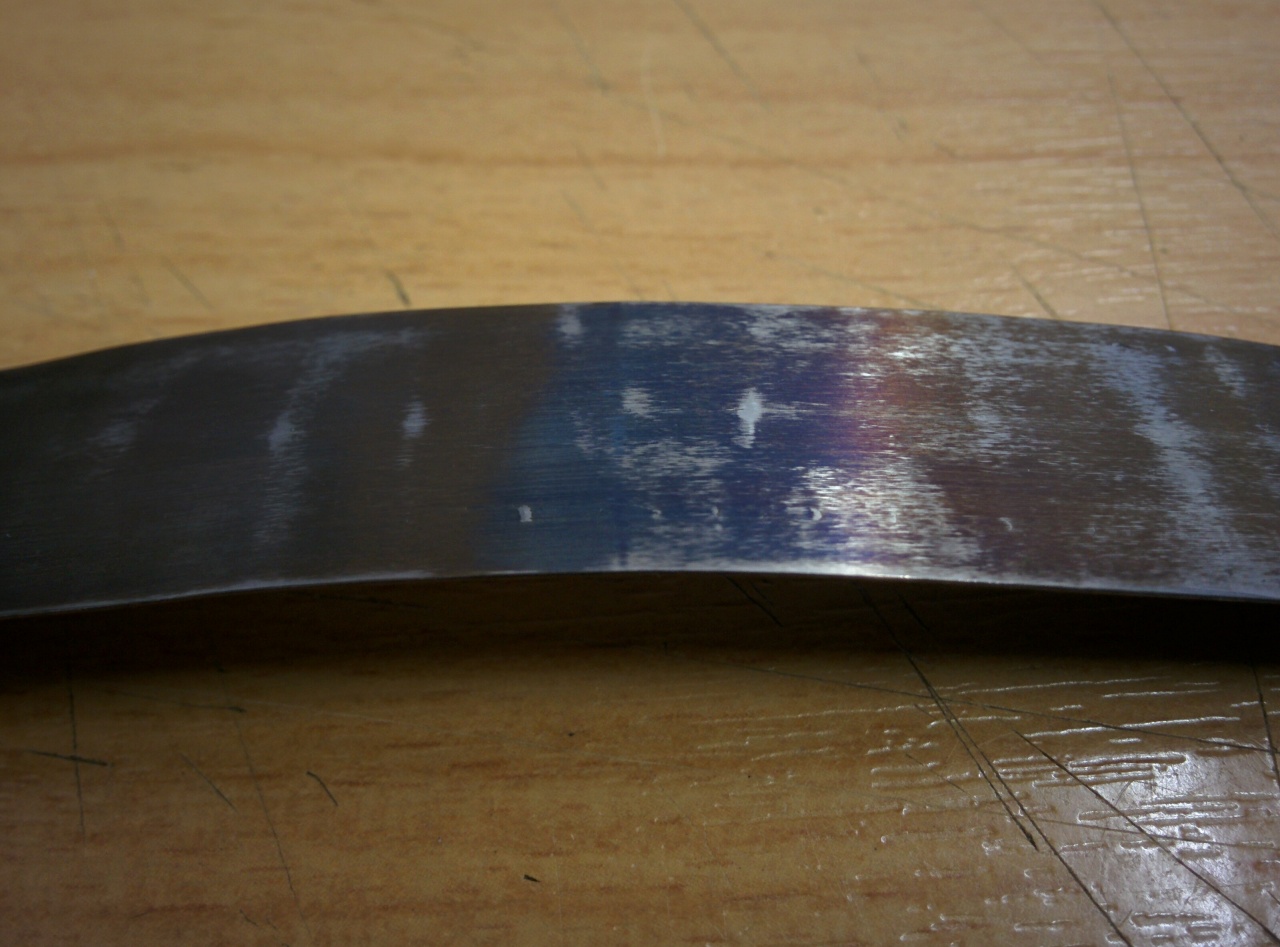

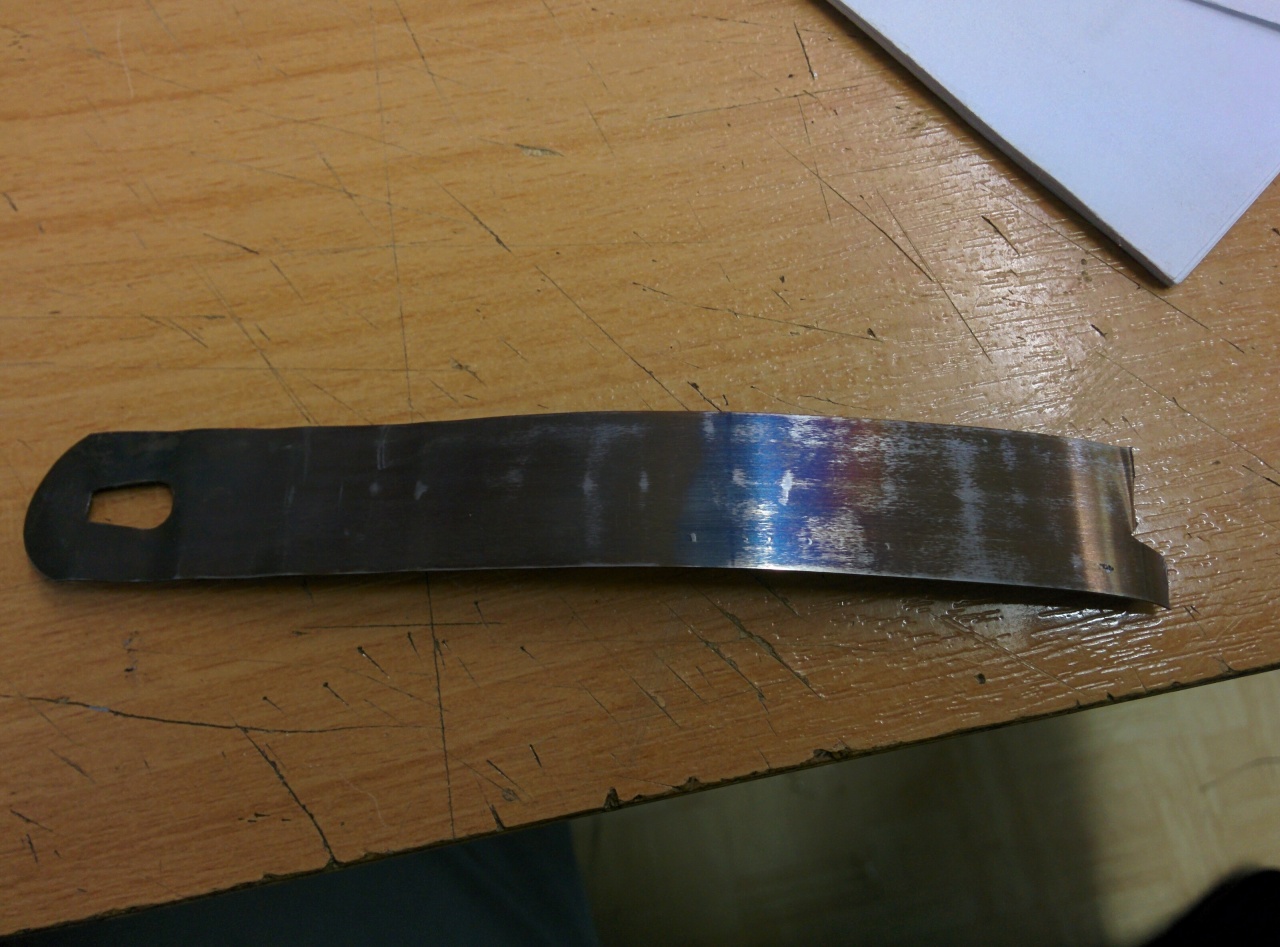

Отломал пружину по месту трещины. Выпрямил. Судя поцветам побежалости и упругости - края пружин всё-таки отпущены, а середина каленая. Попробую фото вставить сейчас.
Вложение 1242754

Вложение 1242755

Вложение 1242756

Вложение 1242757

Odissey 28.12.2015 11:30

Цитата:

Сообщение от Андрей Крукович (Сообщение 3463444)
Не надо ничего закаливать, только отпустить конец, как и было раньше.

Ну, нет так нет. Я и не настаиваю на том.
Вопрос ТС был:Можно ли что нибудь сделать или обязательно менять? Оказалось -можно.;)
Кстати я это проделывал именно в случае с поломкой в центре пружины . Так как там искажается геометрия.С наружным концом все проще.Там ничего не надо.
Есть у меня и другой опыт по сращиванию пружины сорванной в середине.Хоть я и не сторонник таких экспериментов. Вынужденная мера.И она работает.
Есть у нас такая тема про пружины .Там и отпишусь, если кому интересно.

yura80 28.12.2015 15:03

Вложений: 3

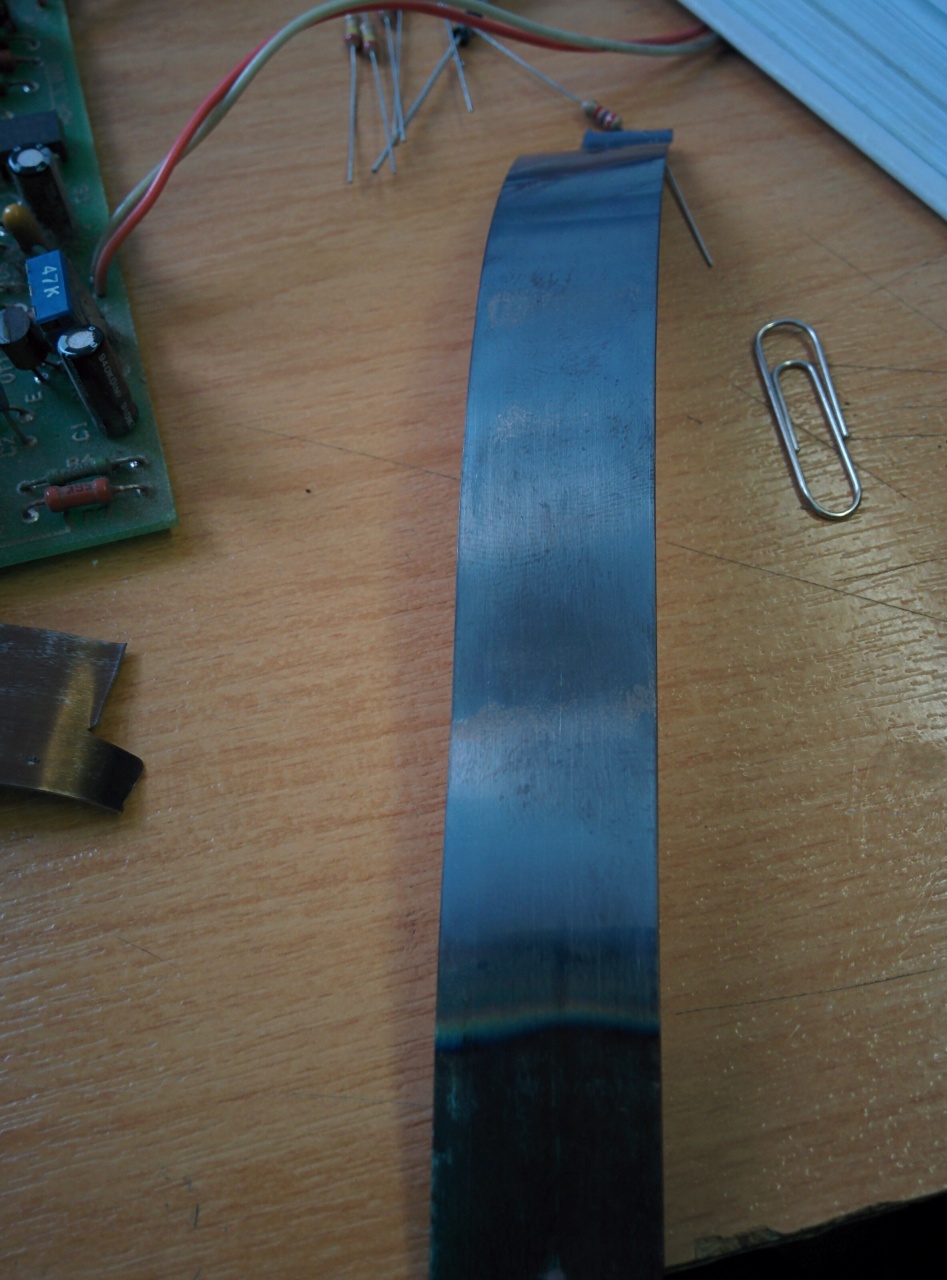

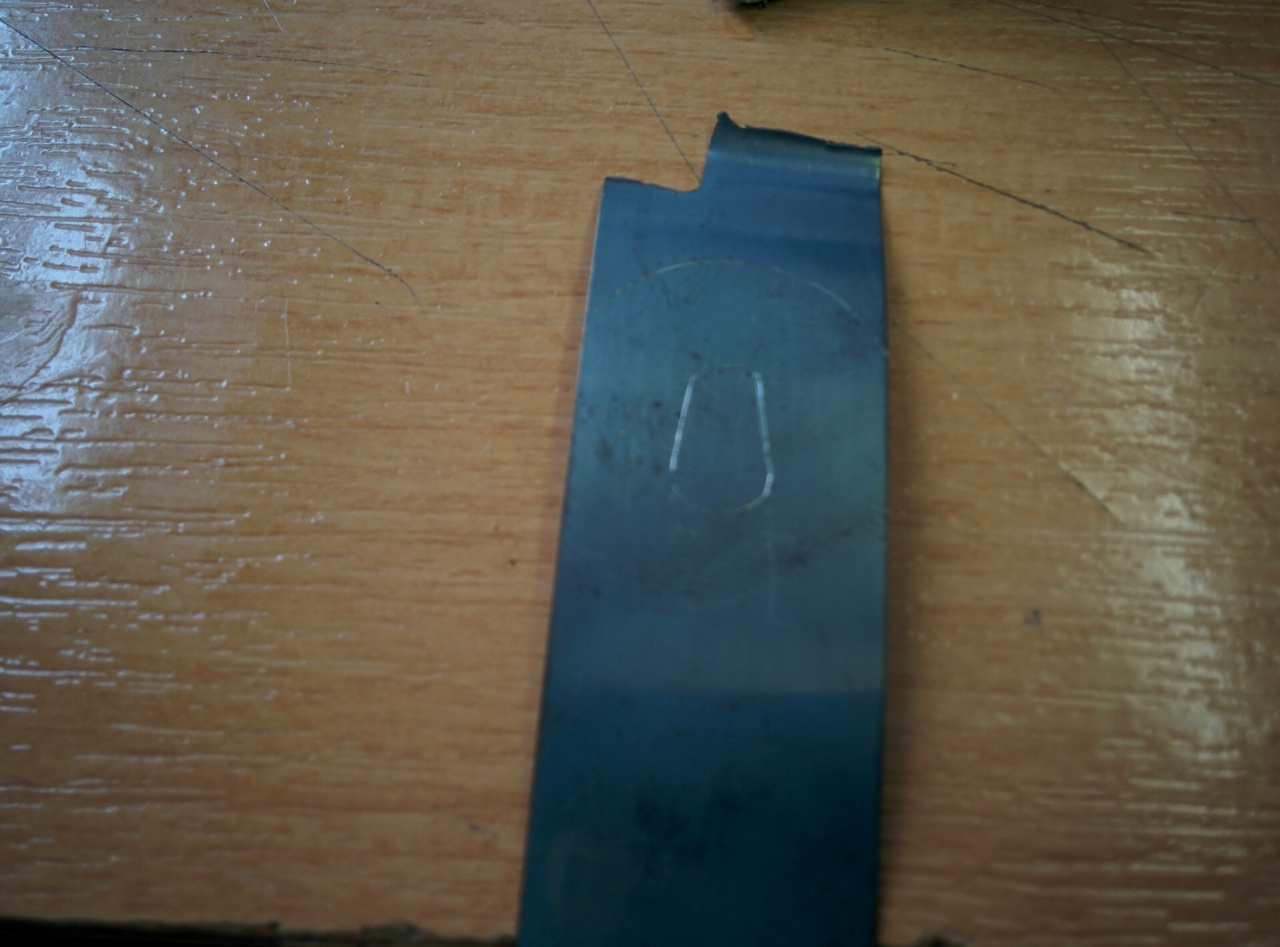

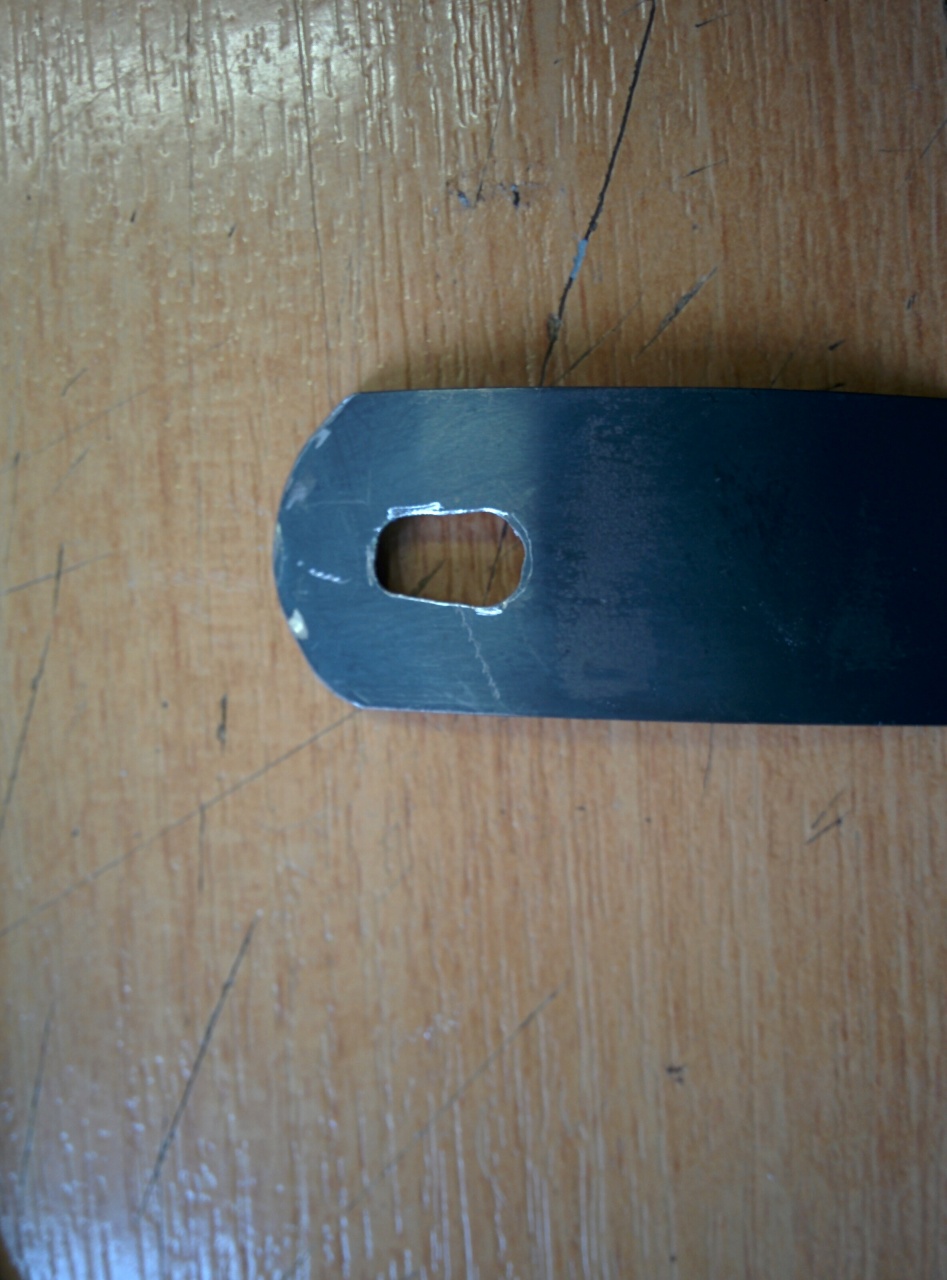

Отпустил ок 8 см пружины, газовая горелка и тиски - незаменимые помощники в этом бизнесе. Выровнял кончик по форме обломанного, прорезал отверстие. Вечером буду в барабан вставлять.
Вложение 1243060

Вложение 1243061

Вложение 1243062


Часовой пояс UTC +3, время: 20:34.

© 1998–2024 Watch.ru
