Часовой форум Watch.ru - Термическое воронение (синение) стрелок и винтов

Часовой форум Watch.ru (http://forum.watch.ru/index.php)

- Ремонт часов и обслуживание (http://forum.watch.ru/forumdisplay.php?f=14)

А если совместить химический и термический способ? Сначала воронить химией, потом полирнуть плоскости винтов и провести термическое воронение?
Интересно, это возможно?

Цитата:

Сообщение от Андрей Крукович (Сообщение 2231026)

Возможно совместить. Интересная идея! Можно химически заворонить весь винт в черный, затем сполировать воронение с плоскости винта, термически заворонить в синий - получится синий винт с черным шлицом. Экстравагантно )

Нашел вот такой рецепт синения стали (перевод от Гугли)

Цитата:

За прошлые шесть лет я решал подходящую смесь, чтобы дать хороший результат на большинстве сталей огнестрельного оружия. Следующий рецепт был развит и оказался очень приемлемым со всеми моими клиентами. У двух других кузнецов теперь были одинаково хорошие результаты после получения моего рецепта.

Следующее объемом:

НИТРАТ АММОНИЯ 33.3%
ГИДРООКИСЬ НАТРИЯ 33.3%
ВОДА 33.4%

Смешивание компонентов должно быть сделано в следующем порядке, и всегда защитные изумленные взгляды, перчатки и Маску Аммиака нужно носить. (Вставка Маски аммиака может быть куплена от Поставщиков Оборудования для обеспечения безопасности, чтобы соответствовать Стандарту 3M 6000 серийных Респираторов).

(1) Отмерьте воду и добавьте к резервуару тогда очень, медленно добавляют Нитрат Аммония, пока полные 33.3% не были добавлены.

(2) Теперь добавьте Гидроокись Натрия (Едкий натр). Добавление этого компонента ДОЛЖНО медленно делаться, поскольку каустик реагирует с водой и формирует большую высокую температуру, и Нитрат Аммония испускает Газ Аммиака, который может заставить его выходить из-под контроля, если каустик добавлен слишком быстро. Может потребоваться один час или больше добавить этот последний компонент к среднему сорока-пятидесятилитровому резервуару.

Как только все вышеупомянутые три смешаны, смесь может быть нагрета и проверена на температуру кипения, которая должна составить приблизительно 302 градуса F. Если смесь кипит ниже этой температуры, добавляет еще немного едкого натра или если это кипит, слишком высоко добавляют немного воды. (Делайте это очень медленно, поскольку это будет плевать назад если добавлено слишком быстро). После того, как смесь кипит, как только она не испускает больше запаха Аммиака.

В то время как резервуар все еще кипит, добавляет один литр Нитрита Натрия к среднему резервуару размера.

Полированные стальные части, повешенные в этой смеси кипения, должны покраснеть приблизительно через пять - десять минут и получить насыщенный цвет и плотность через двадцать - тридцать минут.

Для людей, которые живут в областях, у которых есть фторид в водоснабжении, я предполагаю, что дистиллировал воду использоваться и источник этого, может быть получен от любого, у кого есть Влагоотделитель

Источник http://gunsmithsociety.com//content/view/42/62/
Вкладка "Technical Blueing"

Попробуйте, у вас всё уже настроено.:)

Цитата:

Сообщение от Slepoy (Сообщение 2112900)

Можно ли сделать матовое чернение головки нерж.винта не прибегая к вредной химии ...или в оружейный магазин?

может это поможет ? http://www.gun.ru/oxota0447.htm

Бреге! Или Молния?.. :)

http://forum.watch.ru/attachment.php...1&d=1387124362

Недавно нашел книгу, которая в этой теме будет интересна, автор Л.Ямпольский "Воронение металла 64рецепта"

Думаю автор темы не будет сильно ругаться...

Цитата:

Сообщение от vasil44 (Сообщение 2113468)

Можно и без вредной химии - после обезжиривания погрузить в хлорное железо (пара чайных ложок на стакан).

... просто хотел предупредить, при опытах с хлорным железом(может переборщил:confused:) через минуту нержавеющий винт стал иметь молочно-титановый цвет, через пару часов стал разрушаться, а через пять изчез вообще:eek::D. Если интересно найду фото.
Опробованные оружейные химсоставы на нержавейке дают несерьёзные неустойчивые потемнения.:(

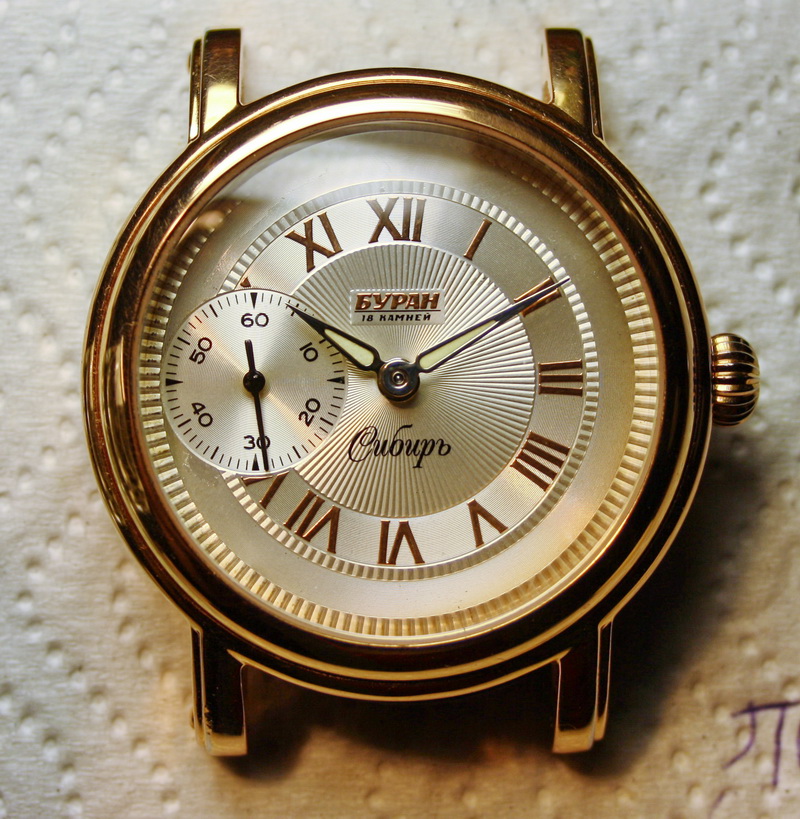

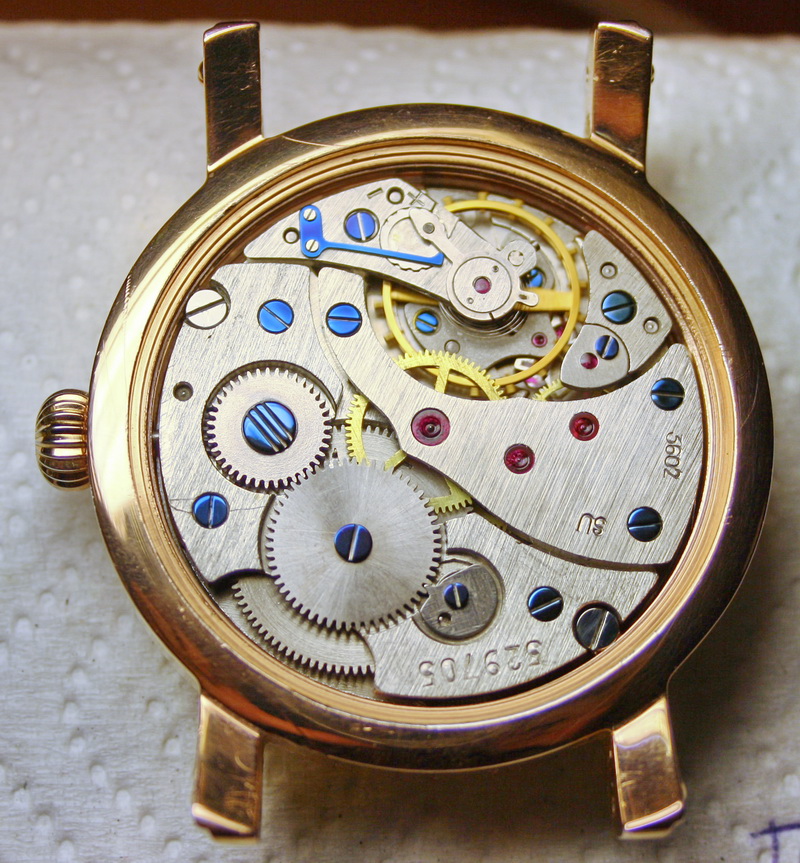

По просьбе заказчика внес небольшие доработки в Буран: заменил один из мостов, протертость его явно не красила.

Вложение 670492 Вложение 670493

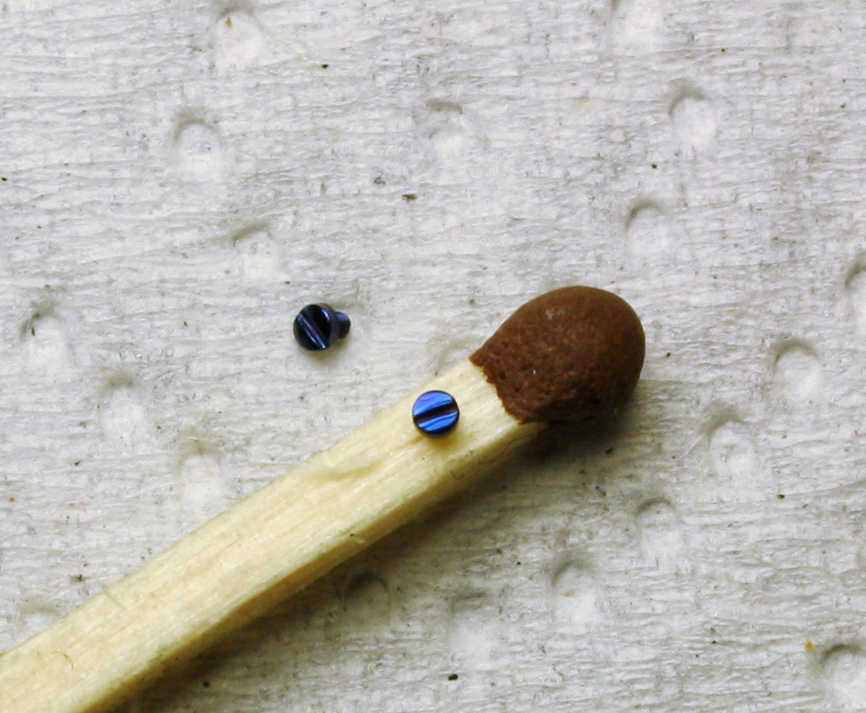

А это винты для Elgin

Вложение 670494

кто нибудь пробовал воронить с использованием паяльника (сварочного аппарата) для сварки полипропиленовых труб? ведь это удобнее - в корзинку насыпать стружек и винтов, выставить температурный режим и вперед...

Да, в этой теме писал форумчанин, делающий именно так. Не спорю, должно быть удобно.
Но мне больше нравится наблюдать, как зажигается горелка, затем огонь быстро меняет цвет окалины на медной пластине, а потом и стрелка, подобно хамелеону, быстро меняет свои оттенки, стремясь получить глубокую синеву... По рецепту Джорджа Дэниэлса нравится стрелки делать мне :) Воспринимаю воронение не как ремонтную процедуру, а как творчество.

http://www.pam65.ru/postimages/GeorgeDaniels.jpg
