mlsnn 01.03.2025 17:54

Цитата:

Сообщение от Clapton (Сообщение 7179754)
У меня на корпусе видимо что то с резьбой

Боюсь в этом и проблема.
У меня резьба нормальная и ни разу пинцет не соскакивал, ничего не подкладываю и не царапается.
Двухточечного ключа за глаза.

Clapton 03.03.2025 19:25

Цитата:

Сообщение от siealex (Сообщение 7179506)
Стоит также проверить потребление платы без дисплея. Если оно в норме (не более 11 мкА) - менять дисплей.

Как это правильно сделать? В наличии есть только мультиметр.

Андрей Бабанин 04.03.2025 00:16

В 3049 оставить плату в обойме без дисплея, поставить в отсеки две батарейки и соединить их через мультиметр (вместо верхнего контакта - прижима. Мультиметр в режиме микроампер.

Clapton 04.03.2025 10:26

Цитата:

Сообщение от Андрей Бабанин (Сообщение 7181652)
В 3049 оставить плату в обойме без дисплея, поставить в отсеки две батарейки и соединить их через мультиметр (вместо верхнего контакта - прижима. Мультиметр в режиме микроампер.

Замерил пару модулей. Мультиметр DCV на 2000мкА щупы на элементах без прижимного - показания на одном модуле 1779, на другом 1145. ЖК пока не снимал.

mepps 04.03.2025 14:29

Вынуть батарейки и измерить сопротивление на контактах батареек. Должно быть около 50кОм

Clapton 04.03.2025 14:40

Чето то по ходу я не того намерил..

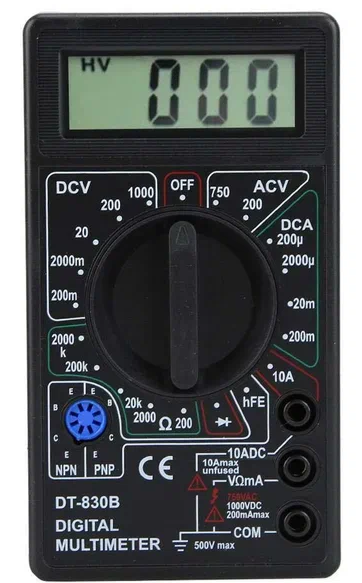

Вот такой сабж, ткните носом если не трудно
https://e.radikal.host/2025/03/04/Sc...04-1536102.png
Теперь уже завтра, сегодня торопился и чето намудрил

Андрей Бабанин 04.03.2025 16:19

Микроамперы меряют на DCA 2000 мю.

siealex 04.03.2025 19:41

Цитата:

Вынуть батарейки и измерить сопротивление на контактах батареек. Должно быть около 50кОм
Если мерить цифровиком на диапазоне 20 кОм или выше - с большой вероятностью выдаст бесконечность, p-n переходы в чипе не откроются.

Clapton 05.03.2025 09:26

Итак, замерил сегодня самый "кушающий" модуль. Элементы уходят менее чем за месяц.
Показания с ЖКИ(ЦИЖ-6,78г) - 11мкА.
Показания модуля со снятым ЖКИ - 9мкА.

Андрей Бабанин 05.03.2025 11:12

Тогда есть маленький секрет. У минусовой лапки с завода идет кусочек клейкой ленты сбоку, на ножке. Там может разряжаться один из элементов питания, при носке периодически касаясь плюсовым корпусом на контакт. Частая проблема. Ну и крышка. Общий контакт (на винтике) можно заизолировать от крышки.
