секундная стрелка


Поменял секундную стрелку,на более характерную,для 3055
ранего образца,с длинным противовесом.

А как они ходят - это просто чума! Какой звук! Часовая мина!
Это Вам ,Владимир ,спасибо, Вы - энтузиаст.
С помощью часовщика одни собрать из трех не сложно,а вникнуть и оживить остальные два экземпляра - достойно уважения!

Добавился в моей коллекции ещё один Луч 3055, 10-й по счёту. :)

Вот фото продавца:
Вложение 866606

Этот экземпляр оказался в позолоченном корпусе, с толщиной покрытия 5 микрон. Приехали эти часы ко мне в субботу, 6-го декабря и оказались, как ни странно, на ходу. Это, нужно сказать, первый случай в моей практике. ;) Тем не менее, это не спасло этот Луч от репассажа механики и переделки электронного блока. По механике был выкрошен камень на мосту центрального колеса и ослаблен фрикцион. Из-за износа пришлось также заменить и ленточную пружину, поддерживающую секундный триб. Как при этом работали эти часы, я не знаю.

Ну, а дальше наведение лоска - чистка корпуса и полировка стекла. :)

Вложение 866608 Вложение 866609 Вложение 866610 Вложение 866611 Вложение 866612 Вложение 866613 Вложение 866618

Поздравляю,Сергей,с отличным пополнением:)!
Извини,проглядел.
У меня тоже новинка-браслетный 3055 удалось выменять.
Пока показываю,как есть:(!
Но часы на ходу:)!!!
Продемонстрирую на следующей неделе,что из него получится.

У меня два ЛУЧа в таких позолоченных корпусах,надпись Au,
визуально,больше на 10микрон похоже.
По-выпуску это ,кажись,1981г,т.е. как раз в этом году толщина позолоты
была уменьшена до 5 микрон.
У меня это шестой по счёту,но есть ещё два донора,которыерано или поздно
восстановлю.
Главный затык-катушки.

Володя,
отличный у тебя экземпляр, поздравляю! Уверен, ты из него сделаешь конфетку. ;)
Да, катушки - отдельная песня. Очень в немногих случаях удаётся восстановить хотя бы одну.

Комрады, ищу корпус на этот луч 3055 без потертостей с тыльной стороны.
Предложите, по обмену или еще как договоримся....

Браслетный ЛУЧ 3055


Конфетка пока не получилась,но часики стали,существенно,лучше выглядеть:)!
Демонстрирую промежуточный этап.
Браслет из Новосиба едет.

Ну вот,получил сегодня,точнее уже вчера,браслет из Новосибирска.
Можно сказать,почти идеальный,если бы не царапина,на одном звене,
а так,даже потом не поточен.
Не совсем конфетка получилась,но в целом,доволен:)!
Мож ещё цифер,получше встретится.

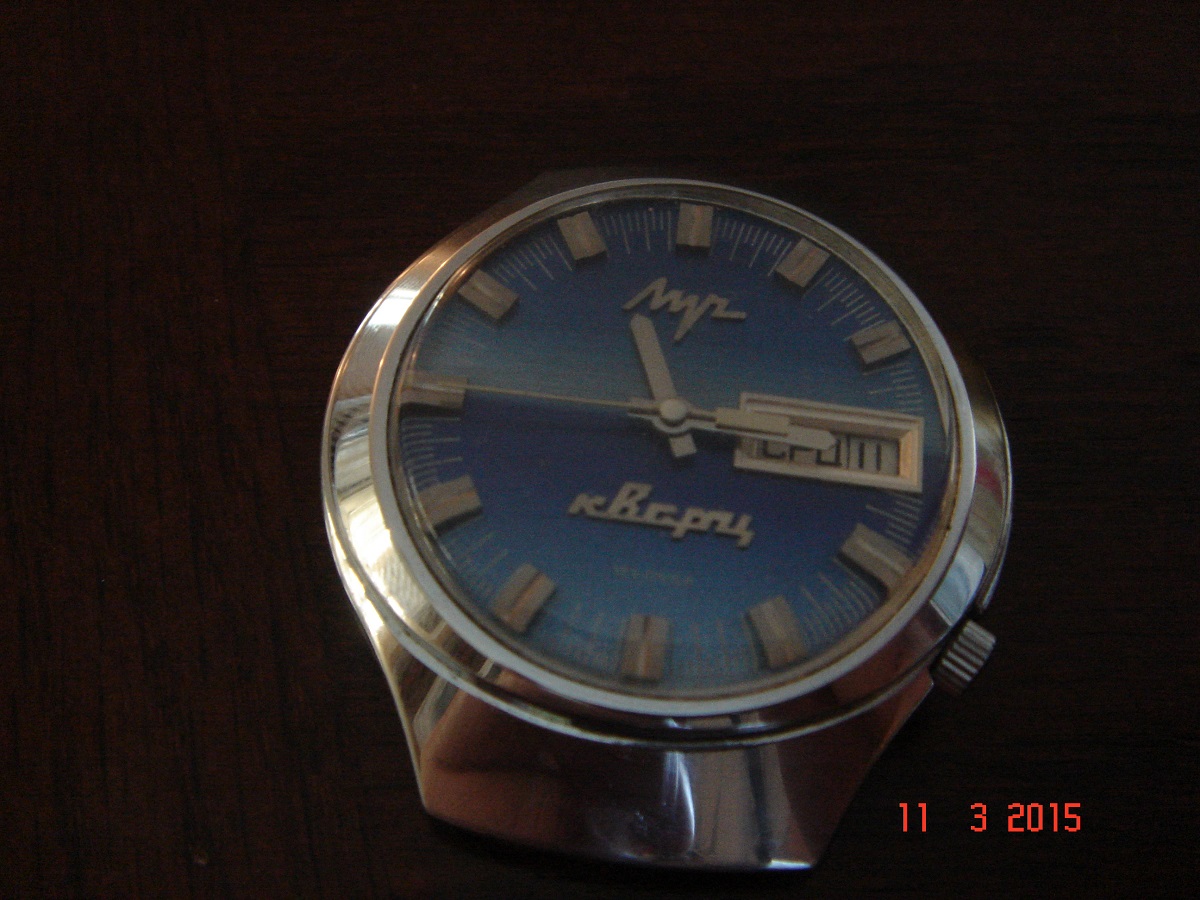

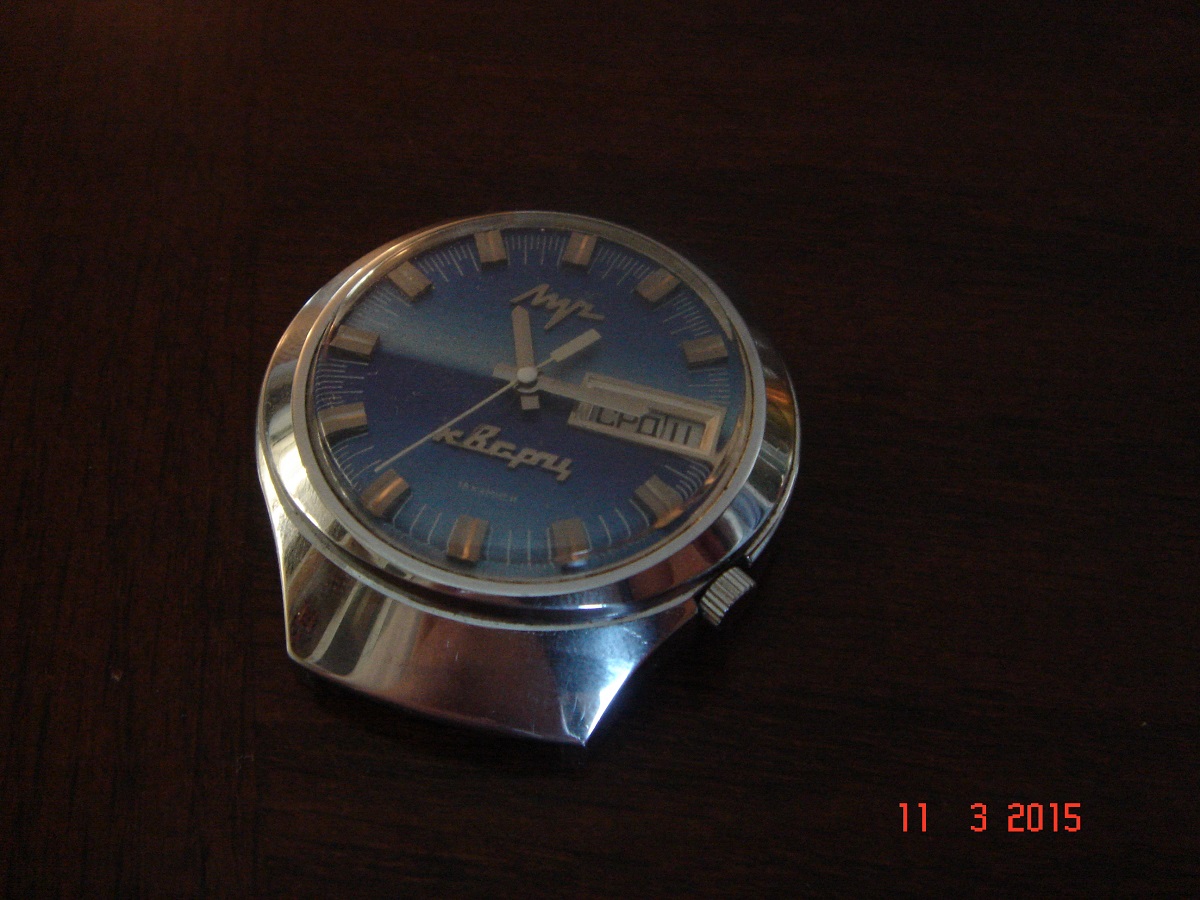

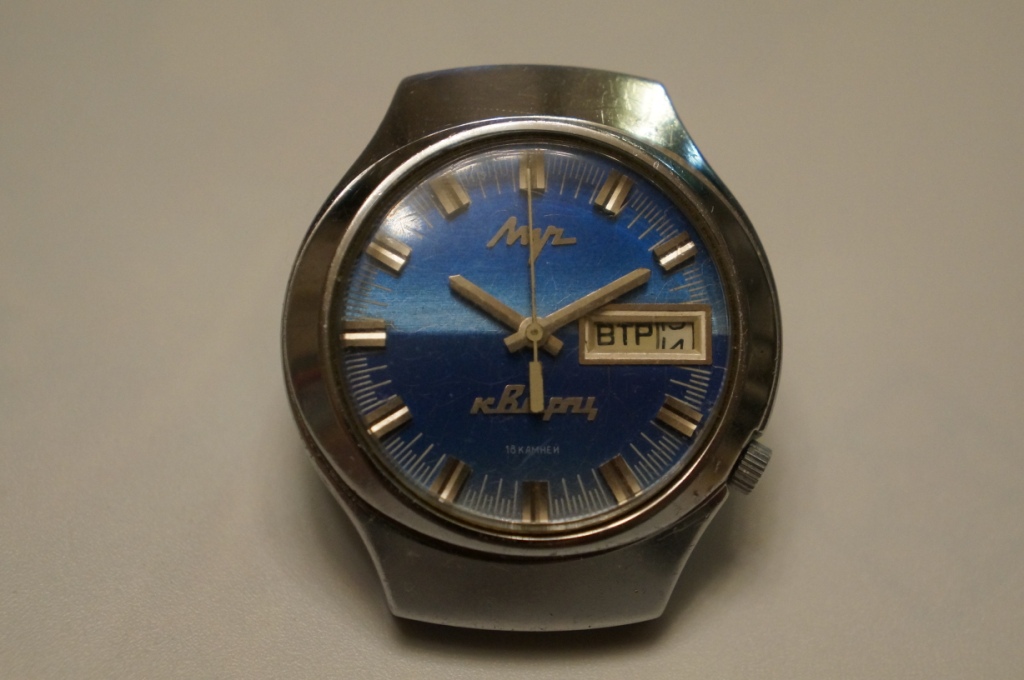

Заодно с браслетом,вот такой ЛУЧик приехал.
Механизм-на ходу,только грязный.
Полный аналог,того ЛУЧа,что предшествовал браслетному,1979г
ранний вариант с винтовой крышкой.
Этот ещё не смотрел какого года,предполагаю тоже 1979.

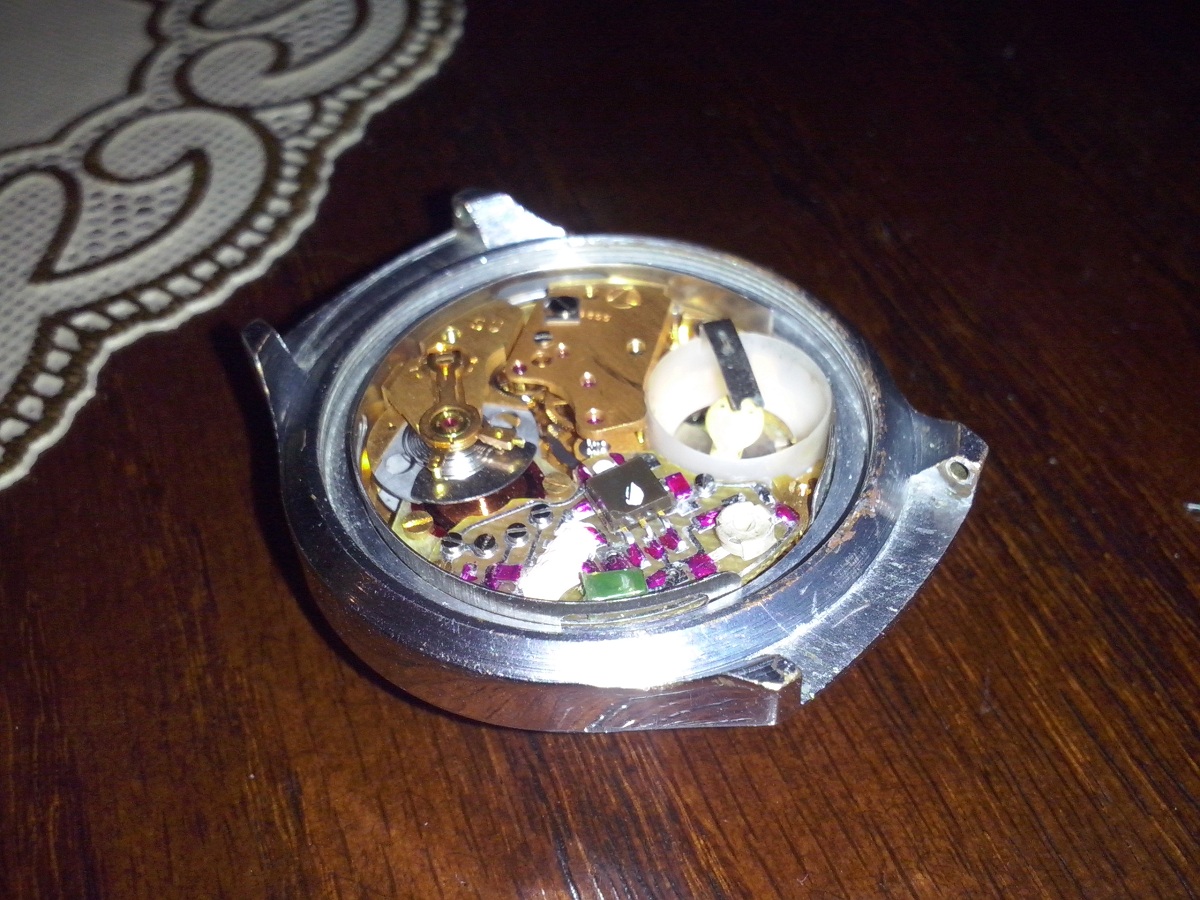

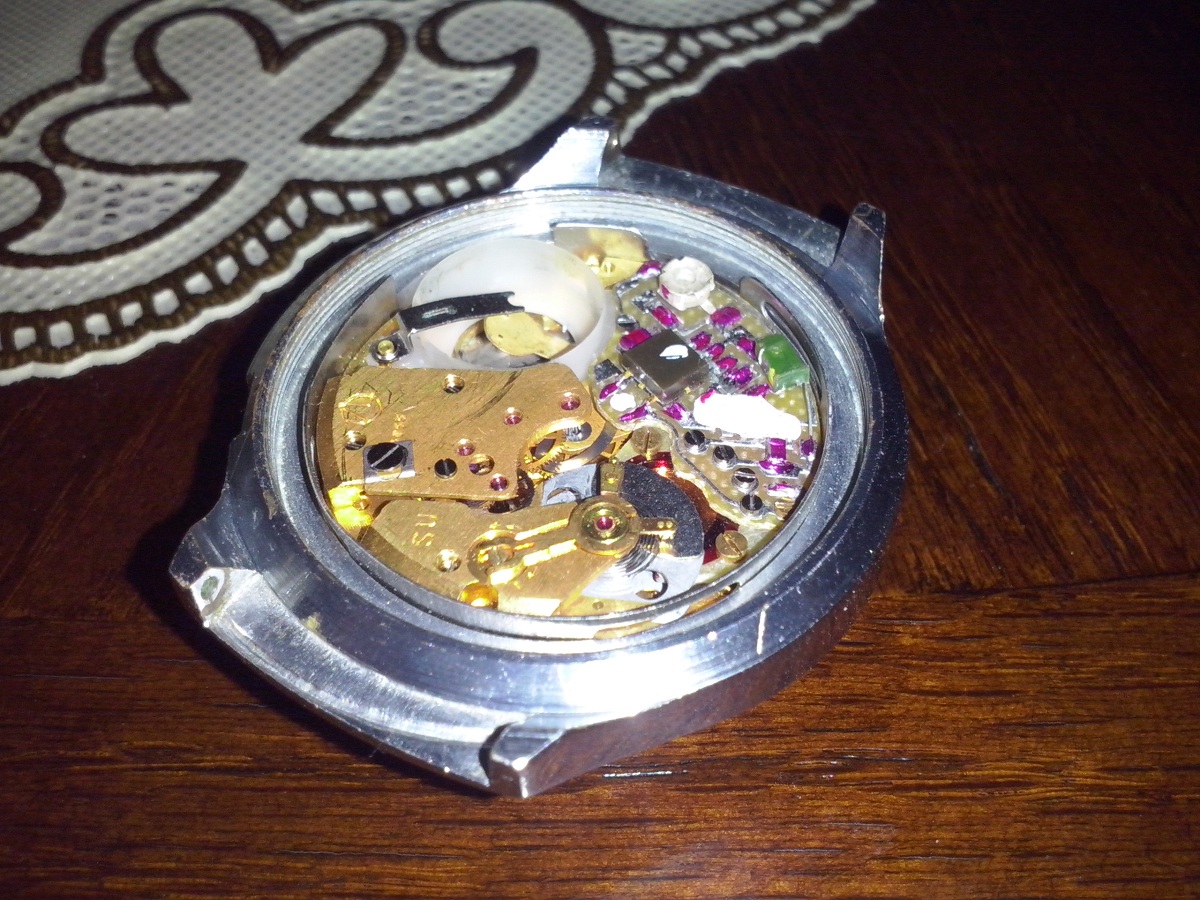

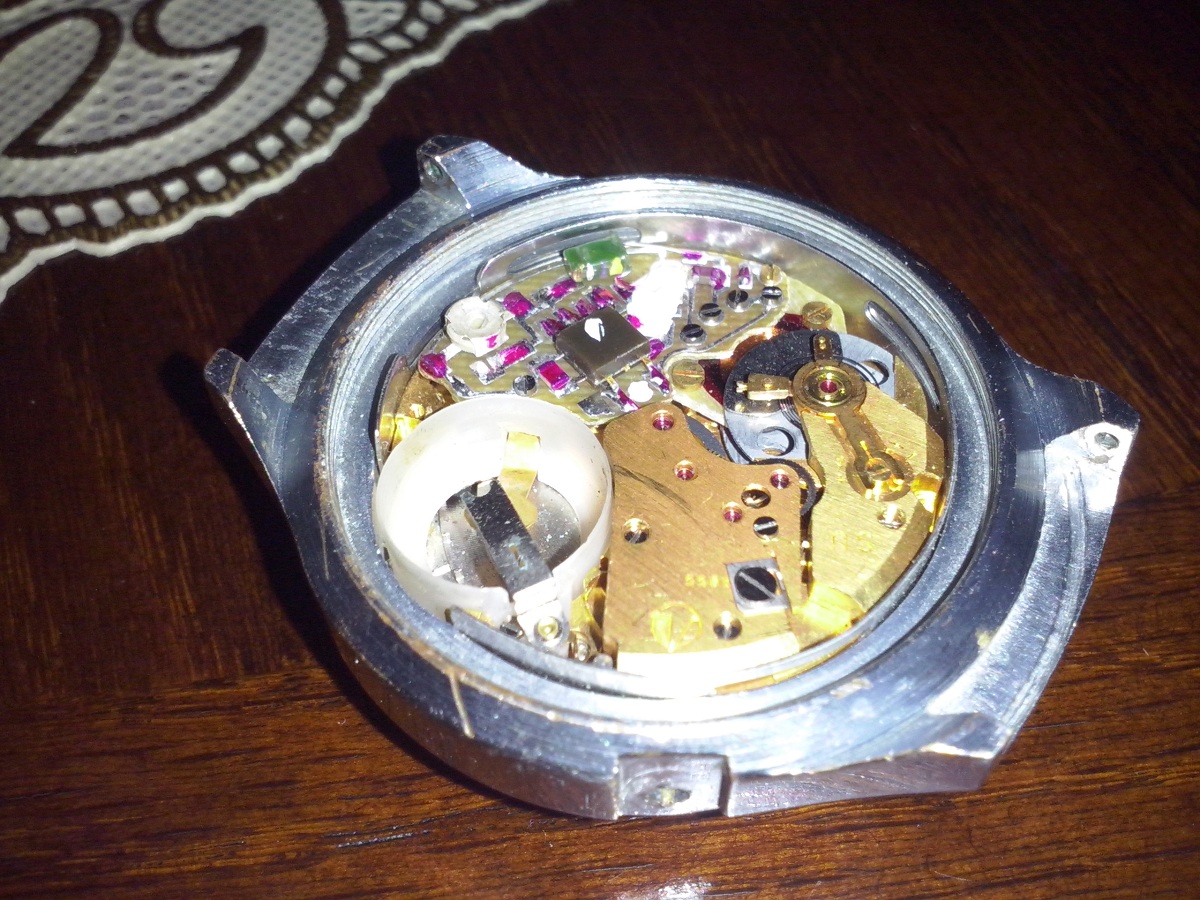

А плата,однако с сюрпризом,кварц не гробик,а цилиндрический.
Впаян на заводе-следов перепайки нет ,всё промазано красным цапон-лаком
и цилиндр кварца приклеен лаком к плате.
Транзисторы не замазаны белой краской,а тоже залиты прозрачным лаком.
Отсюда,делаю вывод,что этот ЛУЧ чуть более раннего выпуска,чем тот,что у меня имеется,
может 1978г или начало 1979.
В 1977г микросхема была позолоченной и по меху были отличия.

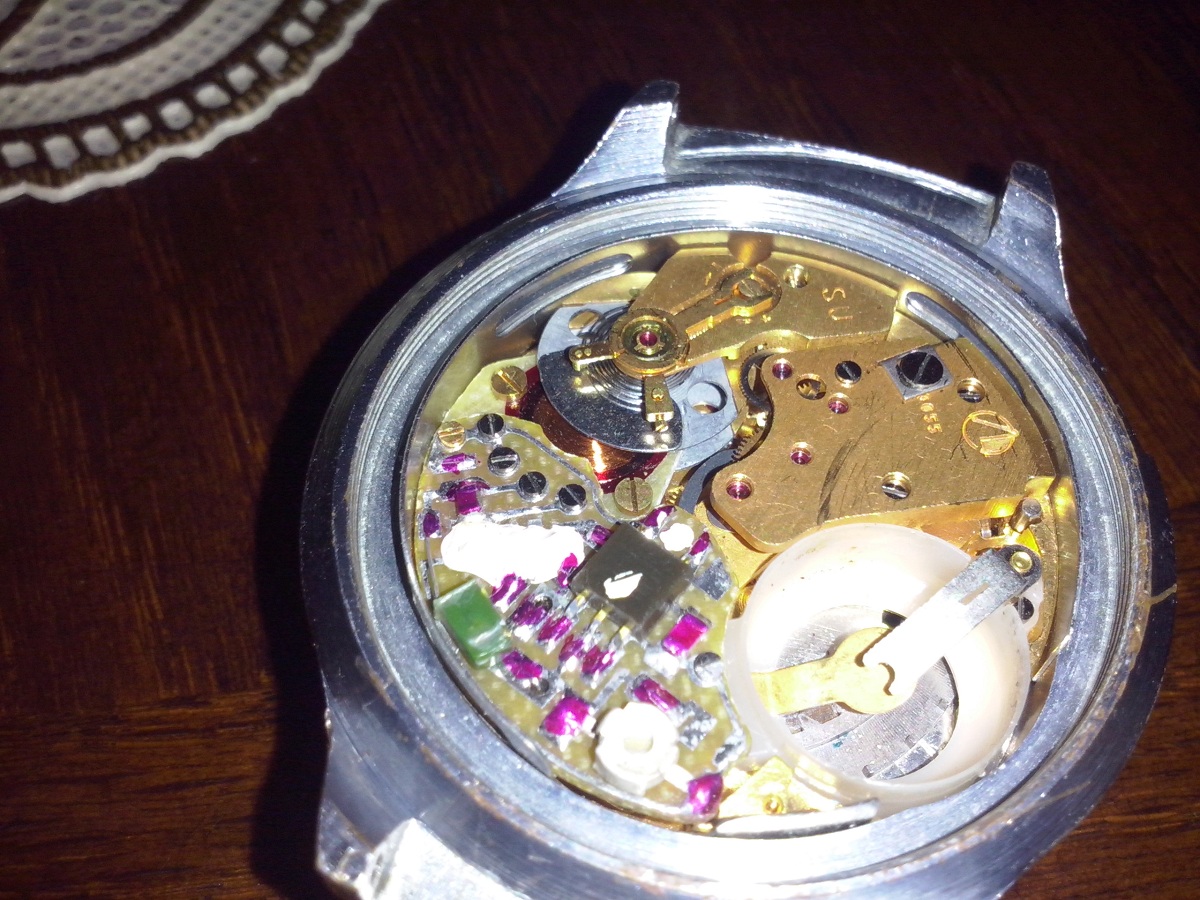

Изнутри крышки,имеется надпись,свидетельствующая,о том,что часы обслуживались 29.10.90г(однако!)
Вероятнее,даже чинились,а не обслуживались,т.к. катушка и мост баланса характеры для 3055 более поздних годов вып.
катушка крепится к текстолитовой плате,для ранних характерна карболитовая основа,
а на мостике выбито SU,что характерно,для 3055 самого позднего периода вып.(1982г)

РАЗЛИЧНЫЕ ОФОРМЛЕНИЯ ЛУЧ 3055


В последнее время увлёкся этой замечательной моделью часов.
И хочу сделать небольшой обзор,по радновидностям оформлений ЛУЧ 3055,
а в дальнейшем,рассмотреть и другие аспекты,связанные с этими часами.
У меня имеются не все разновидности оформлений,по сему,воспользуюсь
фото и ваших часов,уважаемые господа:)!
Самым ранним,было классическое оформление с голубым ,,располовиненным"
циферблатом,наиболее ранний образец,который выложил наш уважаемый
форумчанин ПОБЕДА,датируется 1977г(жаль фотки слетели),характеризуется:
раннего типа корпусом(не буду повторяться показывал в сравнении,см.пост 240),ранним механизмом,сек стрелкой с длинным противовесом,мин.,час.-стрелки без белой полосы(может по выпуску и более ранние существуют).
На фото №1 показываю в сравнении раннюю и позднюю версию такого оформления.
Фото №2 и 3- парный к нему позолоченный с серебристым циферблатом,
в ранней и поздней ипостаси, соответственно.
По корпусу этой разновидности ни чего не могу сказать,была ли ранняя,
с винтовой крышкой модификация.
По всей вероятности,существует ещё зелёный в хромированном корпусе
3055 такого типа оформления,есть очевидцы,но вот фото,к сожалению,
отсутствуют.
Фото №4,№5,№6,№7,№8- ЛУЧи 3055,с однотипным циферблатом с узкими
индексами в различных цветовых и с различными покрытиями корпуса(хром,позолота).
(На фото №8 цвет циферблата тёмно-синий,а не чёрный.)
Эта версия более позднего вып.1980-1981г,соотв.была только в позднем
типе корпуса и с позднего типа механизмом.
Фото №9,оформление которое стоит особняком и не имеет пары в позолоте
(а может имеет:confused:) серо-голубой гильошированный циферблат с
полной оцифровкой арабскими цифрами.
Фото №10,№11 браслетный ЛУЧ 3055,соответственно, в хроме и позолоте.
В позолоте кольцо имеет коричневый цвет,а не чёрный,как это может показаться.
По выпуску,браслетная модификация,самая поздняя,датируется где-то 1982г.
Может у кого-то есть другие варианты-поделитесь фотографиями,уважаемые!
P.S.
Дополню мой обзор,фото настольного 3055,владельцем которого,
является ув.Vilos.
Это ,по всей вероятности,версия экспериментальная,потому,что даже
по-механизму это некий гибрид ЛУЧа 3055 и 3045,имеется в виду, электонная часть.

Не было еще такого кварца в те годы, он появился лет на пять позже.

С чего такие выводы, я предоставил некоторые факты,
ваши же заявления,абсолютно голословны.
Может это импортный кварц того времени,
в 204х ЭЛЕКТРОНИКАх стояли же импортные кварцы.
Уже в 1979г транзисторы замазывали белой краской.
А следов перепайки,как я уже сказал,не наблюдается.
У меня есть и перепаянные платы,это легко заметить.

siealex,
поддержу harris1969. Такой кварц в те годы был, импортный.

Давно облизывался на такой Лучик.И вот(видимо весь предыдущий год вел себя хорошо),получил "подарок от Деда Мороза".
На местной барахолке, дело случая, взял за 350 руб. Покупал как не рабочие,но продавец долго рядился,давил на то, что позолоченные. Выпуск один из последних, сохран очень хороший. В общем дома поколдовал над ними,чуток полирнул и вуаля... Спешу поделиться своей радостью, и предлагаю ко всеобщему обозрению. Дужка обычная 18 мм,обул пока на кож.ремешок.

Да уж,состояние часов-как новые!
Действительно,без деда Мороза не обошлось!
А ремешок я бы посветлее выбрал.
Как я понял,часы на ходу?

Часы идут. Точность хода +0.5 сек/сутки.
Планировал сначала поставить на рыжий ремешок(вообще "огонь" получилось бы), но рука не поднимается резать 24 мм ,да и задевать,мне кажется,будет уголками ремешка за одежду.
Ну ход у них конечно адский! Положил на прикроватную тумбочку,так жена ночью уснуть не могла.:)Пришлось подальше убирать.

Часы чувствительны к температуре. Оставил на подоконнике,где с окна немного поддувает,часы остыли и начали отставать(-). В тепле,так же цифером вверх, идут в плюсе(+).
Переобул на рыжий ремешок(18 мм), стало намного веселей,как-то даже теплее что-ли.
Всем форумчанам побольше тепла и света, мирного неба, здоровья и благополучия в наступившем году.

начало тутhttp://forum.watch.ru/showthread.php?t=5418&page=1809
....на вид внутренности в порядке, но после установки батареи....чуда не произошло...придется нести мастеру...завтра выложу на профильной.
продолжение....
первый мастер отмахнулся сказал ну его нафиг...больно все наворочено...посоветовал другого..который будет работать в среду
завтра продолжу штурмовать часовых мастеров! хочу непременно поставить на ход! они должны жить!
Немного об ощущениях от "навороченного" луча
Что-то в нем есть магнетическое....не могу выразить ...но когда смотришь на него напоминает горизонт моря и неба
вспоминается отдых на море, когда держишь в руке этот увесистый красивый сложный корпус....ощущение солидности и еще спокойствия и уверенности.
не разобрал что за буквы внизу вижу только справа ССР..слева не разберу.
еще долго думал по браслету.....примерял много но особенно хорошо смотрятся с мелким толстым звеном...жаль у меня такой только матовый.
а родной какой браслет был?или продавали так?
ну и по просьбе фото

Вложение 898443

DemNДа коллега,часики правильные,только никто не хочет делать.Мои тоже лежат,ждут своего мастера,сам боюсь угробить.:o

Механизм в ваших часах ранний,встречается редко.
А вот плата -поздняя.
Перво-наперво, прозвоните катушку,должны звониться
два центральных и два крайних контакта.
По поводу браслета,посмотрите предъидущюю страницу,
иногда ЛУЧи 3055 комплектовались браслетами по-типу браслетного
варианта 3055(только с крайним нерж. звеном,под ушко на 18мм).
Но браслет латунный,дрянной,такой не поносишь.

Мой часовщик делает такие часы на-раз,цена вопроса-300рэ.
Главная проблема-катушки:(.

Повезло Вам с часовщиком! у нас 400р минимум и то еще надо поисках на сложные мехи.
спасибо что про катушку сказали ....попрошу замерить.
про браслет-понял у меня есть такой... действительно примерял...как в том фильме "операция Ы"...срамота! он у меня на тонком кварцевом луче стоит.
что скажете про этот? это от ракеты роза ветров но не знаю родной или нет.

Выглядит неплохо и сам по себе,да и с часами хорошо смотрится.
Катушку можно звонить, не откручивая платы.
Если хоть одна из секций оборвана,придётся поискать донорский орган,
в виде целой катушки.
Хотя можно открутить её и внимательно изучить места,куда подпаяны
концы проводов,если оборвано там,то реально запаять.
В общем,дерзайте:)!

Реально, обычно, обрыв катушки почти всегда посередине либо от сорвавшейся отвертки, либо от перетирания провода балансом при попытке снять баланс не сняв катушку. Так что на 99% искать новую катушку. Вообще, часы в ремонте очень сложные и трудоемкие. Какие там 400 руб., я за такие меньше 1500 руб. и не разговариваю. В половине часов приходится менять бескорпусные транзисторы в блоке, а иногда и кварц. С оборванной катушкой в ремонт можно и не брать, катушки давно уже нигде не купить, только с доноров. Машинка очень трудоемкая и капризная, без полноценной чистки и смазки нормального хода не получить, баланс будет еле телепаться и часы постоянно останавливаться. Настраивать надо сначала электронную часть по магнитному датчику, а затем уже подгонять ход на балансе. В противном случае часы будут постоянно останавливаться из-за несовпадения частот кварцевого генератора и баланса. Так что добиться идеальной работы этих часов намного сложнее, чем на ETA 2824. И не надо обольщать себя тем, что часы куплены за 200-300 руб, это еще не часы, а заготовка.

На переферии ,тьфу-тьфу, не такие цены:D!
С моими ЛУЧами 3055,которые у своего часовщика обслуживал,всё О.К.!
В электронике он не силён,но механику делает хорошо.

Советские часы купить в основном из блошином рынке в Софии.Долго искал для этого часы и какое-то время назад я был достаточно удачлив, чтобы найти наш блошиный рынок эти часы Луч 3055.В рабочем состоянии, с небольшой потерей точности .
http://s8.postimg.org/5o7g9xxa9/View_image_IMG_6504.jpg http://s24.postimg.org/pinj7vz0x/Vie...e_IMG_6503.jpg
http://s14.postimg.org/8o18zznv1/Vie...e_IMG_6505.jpg http://s30.postimg.org/cp86c1nn1/IMG_6502.jpg

Как вы говорите: Муха не сидела :)

Такие же, но, как подсказали "в трофеях", более ранние. Другая крышка, другая ЗГ, длинный противовес секундой стрелки. На мосту ангренажа отсутствует проточка под верхний контакт.

Всем доброго дня. У меня появились часы Луч синие, остались от дедушки. Посоветуйте где в Москве могут мне их починить? Проблема после чистки и смазки такая: за 12 часов отстали на 1 час, при этом они лежали на столе, после того как берешь их через какое то время останавливаются( Очень на вас надеюсь, памать о деде все-таки... Плата внутри с красным лаком.
http://www.netgrafik.ch/civil-watches27.htm

По просьбе уважаемого форумчанина выкладываю внутренности своего Луча. Мост ангренажа снимал, так как доставал обломок переводного вала. Начинал разбор с платы. Катушка визуально целая. Механическая часть "живая". Возможен ли запуск без переводного вала? Я к тому что неизвестно положение фиксатора секунды.
Вложение 938683 Вложение 938684 Вложение 938685 Вложение 938686
И еще такое ощущение что ось баланса не совсем вертикальна. Может кажется.

Запуск без вала невозможен - не будет питания на микросхеме.

Я думал он просто стопорит секунду.

Нет, этот же рычаг отключает питание.

shnipperson у Вас
и вообще, классный этот Луч, блин!
Особо нравится рельефность меток и надписей.

Попробуйте прозвонить катушку,можно сделать ни чего не разбирая.
Звониться должны два центральных контакта и два крайних,
примерно 1.3 и 5 Ком соответственно.
У вас ранний вариант поздней версии механизма,примерно 1978-1980г вып.,
точнее можно глянуть на кварце,сняв плату.
Футер утерялся,можно подобрать от чего-нибудь.

Вполне себе возможен. Достаточно просто соединить + батареи на корпус.

Можно даже проще - подать 1.5 В на каждую пару - баланс должен в обоих случаях отклониться на небольшой угол.

Ну вот, мои работы по запуску часов увенчались успехом. Отдельное спасибо форумчанину "Philla". Да и всем спасибо за советы. За сутки опоздали на 4 мин. Регулирую.
Вложение 944512 Вложение 944513

Сначала регулируем баланс, чтобы амплитуда колебаний была постоянной и не было периодических остановок. Регулировать надо очень тщательно, чтобы не было ни одной остановки хотя бы за час. Точность при нормальном кварце должна установиться в пределах 3 секунд в сутки, иначе меняем кварц. Добились стабильной амплитуды - регулируем точность подстроечником на плате.

Очень завораживающее зрелище - запуск, скажу я вам. Баланс начинает раскачиваться, набирает амплитуду и приводит в движение все остальное.:p Немного не понятно, откуда берется усилие, заставляющее вращаться анкерное колесо. Особенность контрукции анкерной пары?

Катушка раскачивает баланс,усилие идёт через анкерную вилку
на анкерное колесо и далее...

Так и понял. Спасибо.

Задам еще вопрос. На ангренажном мосту есть волосок=пружина, я так понимаю она выполняет роль успокоителя анкерного колеса? Или у нее другая функция?:cool: Спасибо.
