Частотомер, по крайней мере для наручночасовых УМС-ок говорит обратное. А 250Гц я вообще не уверен что удастся продудеть на пьезике.

В чипе УМС8-08 в одной из мелодий встречается D первой октавы - это около 270..280 Гц.
Есть ли у кого-нибудь цифровой осциллограф с записью? Интересно бы посмотреть на осциллограмм чигнала, подозреваю, что микросхема таки ШИМит.

Обновилась информация по мелодиям, теперь подписаны все и для Электроники-77А:
http://www.technochas.ru/blog/2017/1...1%D0%B0%D1%85/

Откопал записи, скачанные когда-то отсюда, и просмотрел в Audition - микросхема не генерирует различные частоты, а использует одну и ту же частоту около 8 кГц, причём уровень сигнала на каждом такте свой. То есть по сути что-то вроде сэмплов с этой частотой дискретизации.

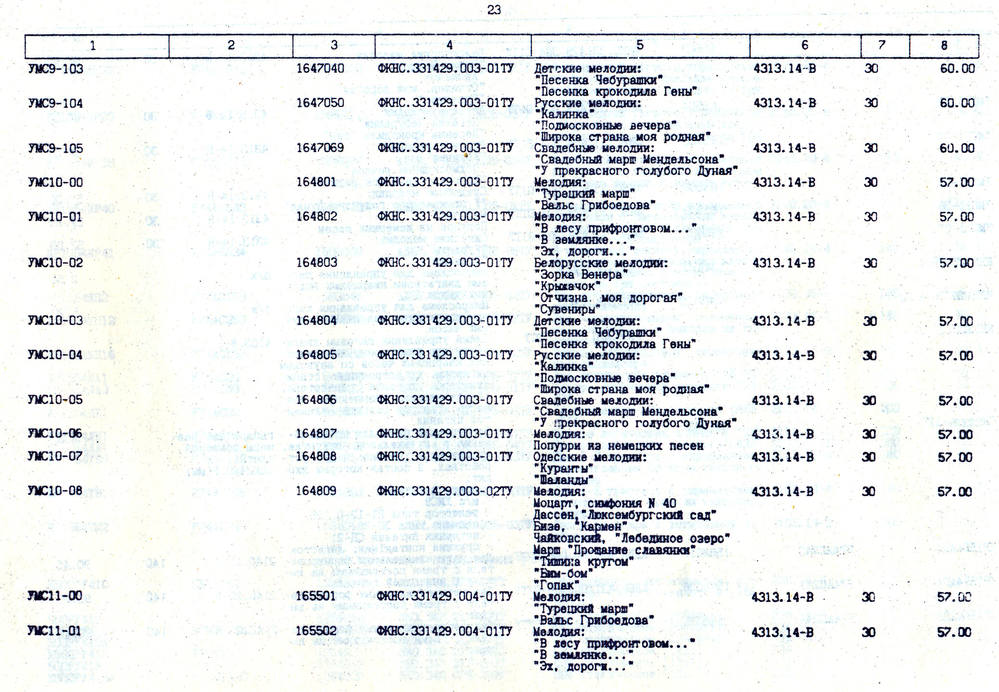

Что странно, модификация -09 не упоминается ни в каких каталогах. Более того, на форуме попадалось, что была версия с военными мелодиями, но не с теми, что в УМС8-01. Что-нибудь по ней известно?

Пожалуйста, подскажите. Имеются настольные часы Кварц Интеграл - 025. Год выпуска не указан, но явно позже 1992 года, так как стоит значок РСТ. Удивило, что мелодия в них - гимн СССР (или России). Там внутри должна стоять УМС-07, но я никогда не слышал о такой мелодии у этой микросхемы. Это спец. заказ?

Сфоткать сможете?

Сами часы? До платы не доберусь, часы под пломбами.

Там точно не BT66T? Обычно в Интеграл-Кварц ставили именно такие чипы, трёхногие в корпусе от 548 транзистора.
Хотя и у этой серии я такой мелодии не помню.
Записать мелодию на смартфон получится? По записи можно отличить УМС от БТ.

Ещё вопрос. Там строго ОДНА мелодия? Если одна - 99% BT66T.
