вот нарисовал как мог

http://forum.watch.ru/attachment.php...1&d=1429318607

при импульсе водило маятника передает на стержень маятника силу, перпендикулярную стрежню маятника, при этом верхняя часть стержня маятника смещается в сторону действия силы, и величина этого смещения зависит от жесткости пластины подвеса, его длины и расстояния от подвеса до вилочки водила маятника, чем ниже вилочка водила маятника соединена со стержнем маятника, тем меньше боковая сила, действующая на верхний конец стержня маятника

слишком много подвижных частей, везде люфты - поэтому регулировка затруднена
в подвижной колодке с прорезью, сквозь которую проходит пластина подвеса, прорезь должна быть минимальной ширины, чтобы подвес в нет не клинил, но и не болтался

поэтому в точных маятниковых часах нет никаких регуляторов брокота, ход регулируется гаечкой на маятнике и подкладыванием кусочков металла на полочку на стержне маятника

Непонятно.Откуда появилась верхняя стрелка?

Регулятор Брокота служит для регулировки со стороны циферблата,т.к.доступ к маятнику часто затруднен.

Про подкладывание кусочков никогда не слышал,если возможно,дайте ссылку.

Привет!
Такой вектор имеет место, однако смещение хвостовика, (или изгиб пластины)все же в большей степени ,зависит от массы маятника или, иначе говоря, от "нагруженности" пластины. Длина,которой должна быть минимальной (как ,впрочем ,и жесткость)и достаточной для того,чтобы потери на изгиб не вызывали останов.
Длина же водила ограничена величиной импульса. Разумеется желательна его максималиная длина .
В таких условиях величина отклонения хвостовика мизерна и ею смело можно пренебречь.Тем более,что сам маятник уже практически начал движение в направлении по стрелке.

Ничуть! Просто она сводится к банальному регулированию длины маятника. Т.е. несет ту же функцию,что и гаечка.

Физика 1 Класс
на стержень действует боковая сила импульса от водила маятника
это вызывает смещение всего стержня в сторону действия силы импульса
со стороны подвеса действует противодействующая сила
та стрелка сверху - составляющая силы импульса
стрелка внизу - сила импульса
силу импульса можно разложить на две составляющие
вторая составляющая силы импульса - в самом низу маятника, я ее не показал в первом рисунке
вот еще рисунок
http://forum.watch.ru/attachment.php...1&d=1429369623

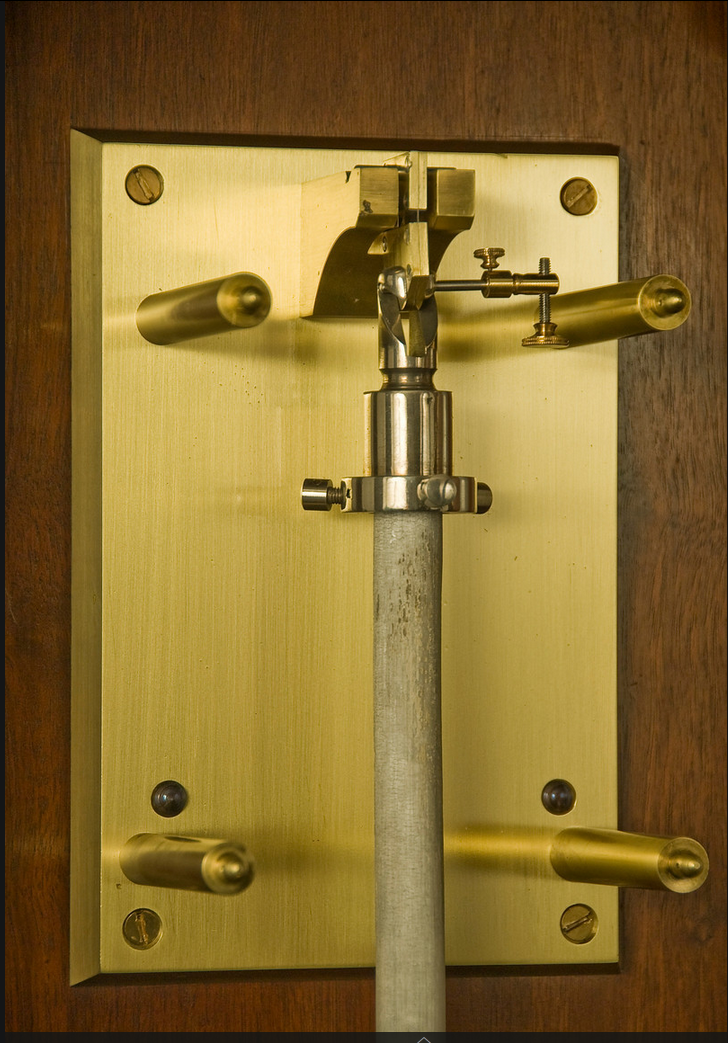

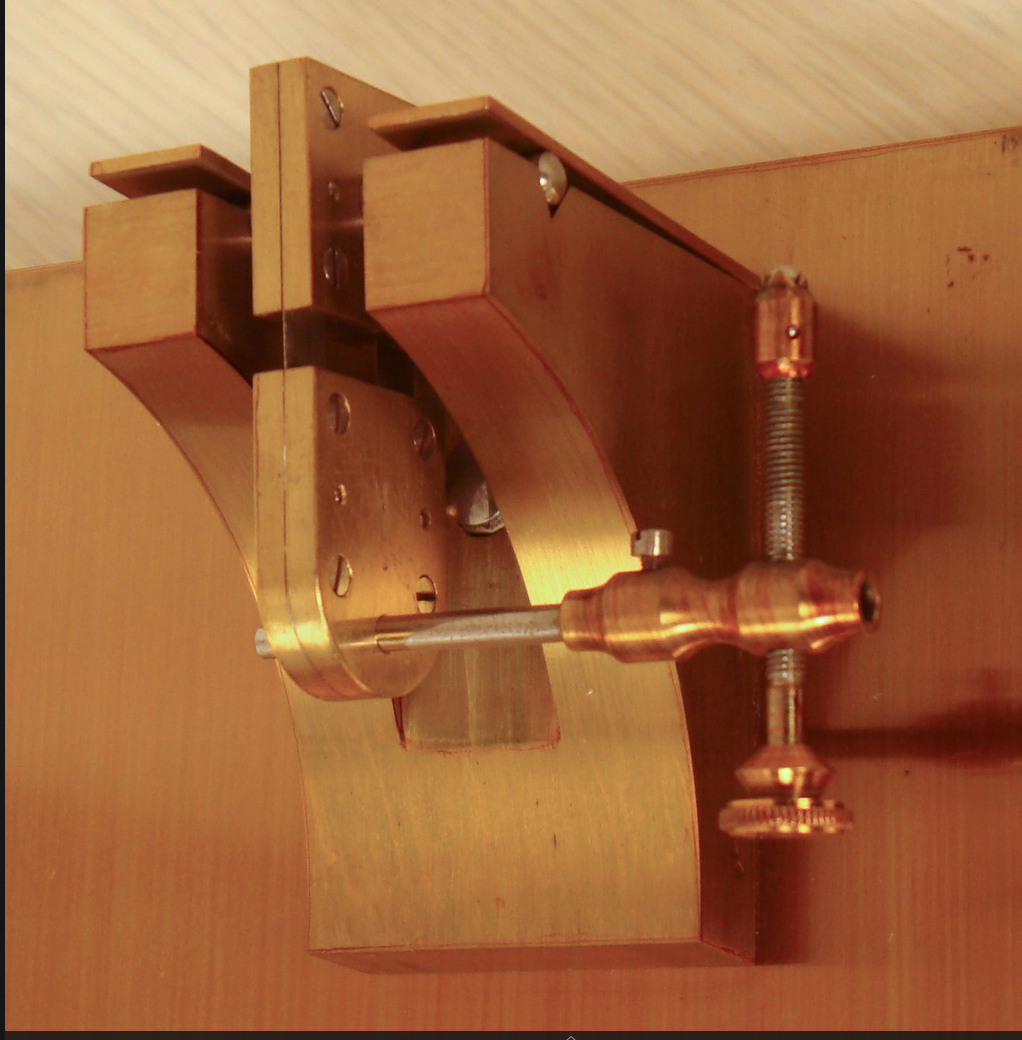

и во всех прецизионных часах подвесы широкие, но очень короткие, думаю это все говорит
Вложение 983705Вложение 983706

дерганье верхнего конца стержня маятника во время импульса я часто наблюдал на французских каминниках с нитевым подвесом

Вложение 983700 _____________ Вложение 983701 ___________ Вложение 983702

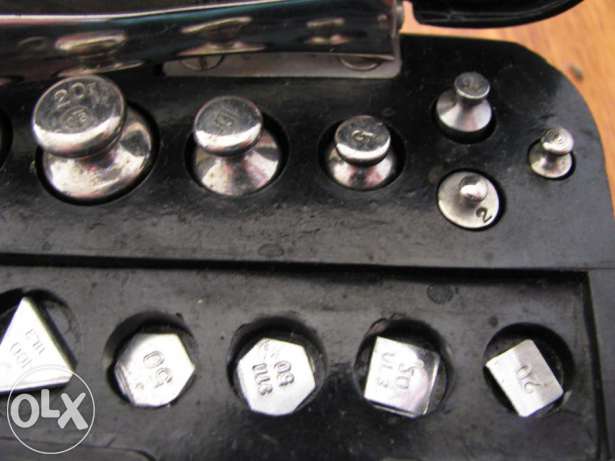

кусочки эти
Вложение 983707

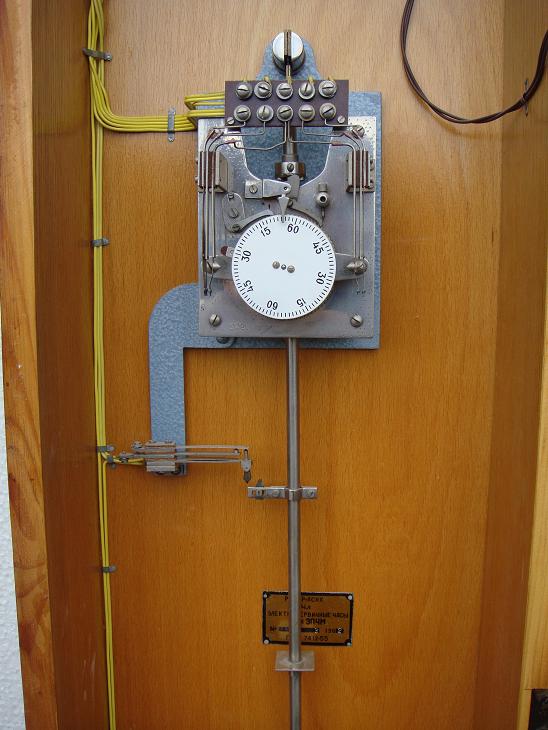

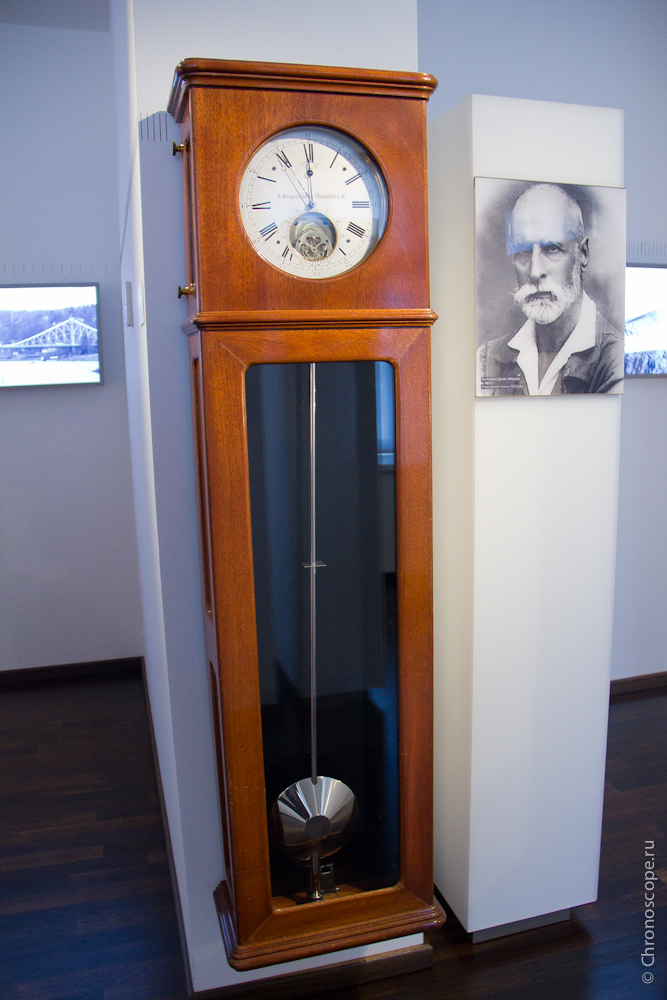

даже на наших ЭПЧМ такая полочка есть (ниже таблички)
Вложение 983735

взял картинку из соседней темы

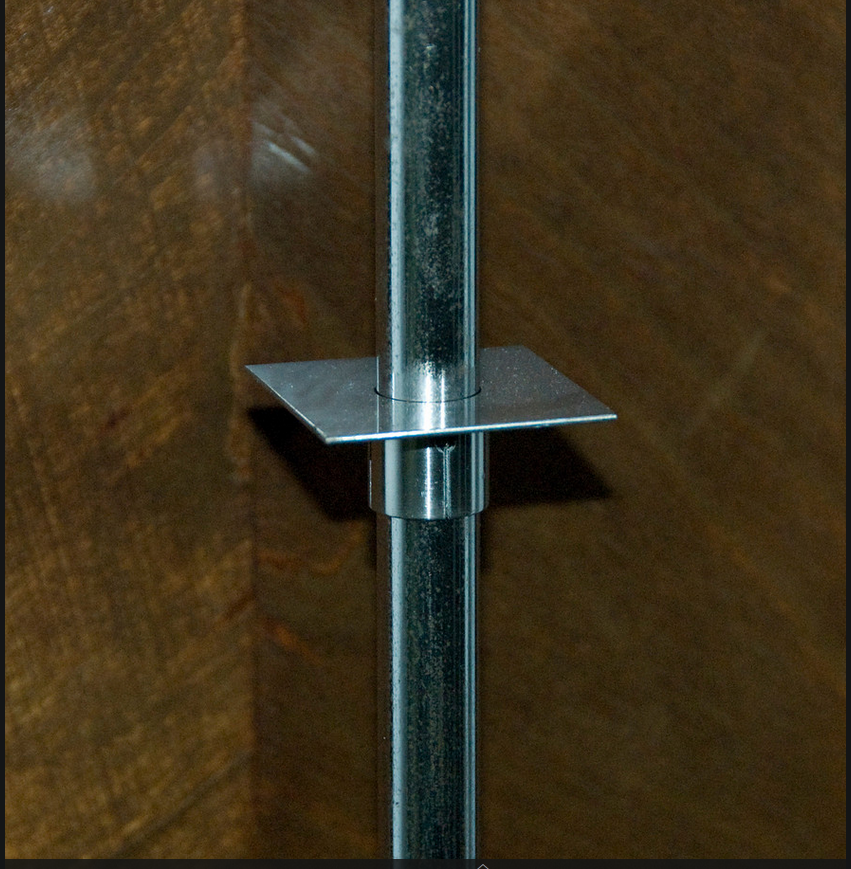

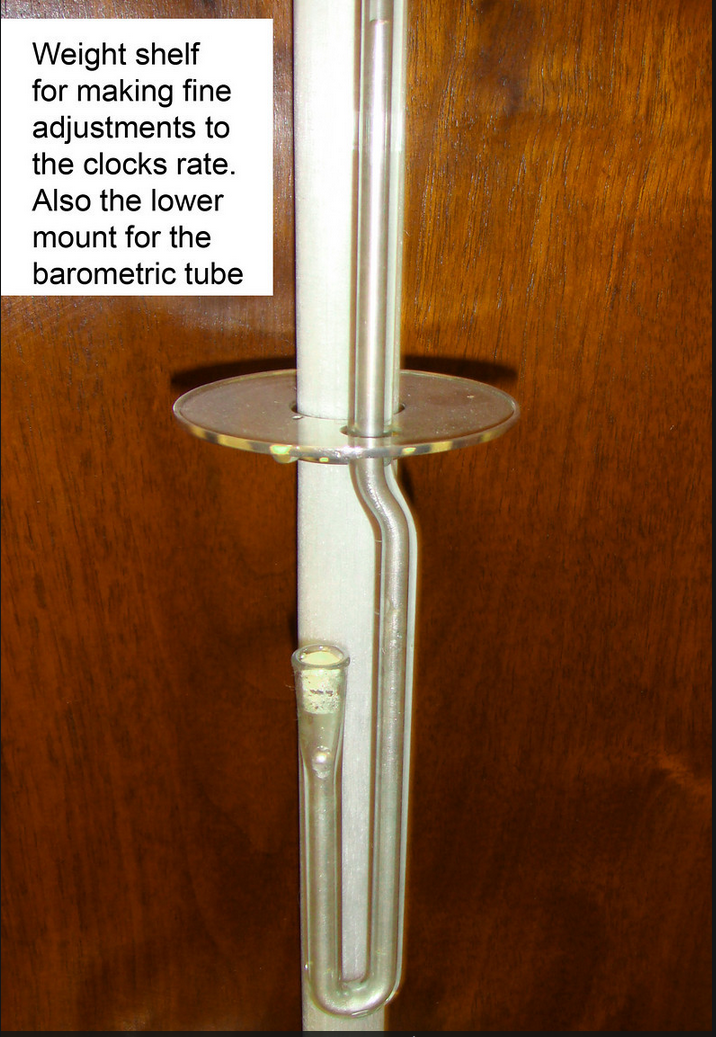

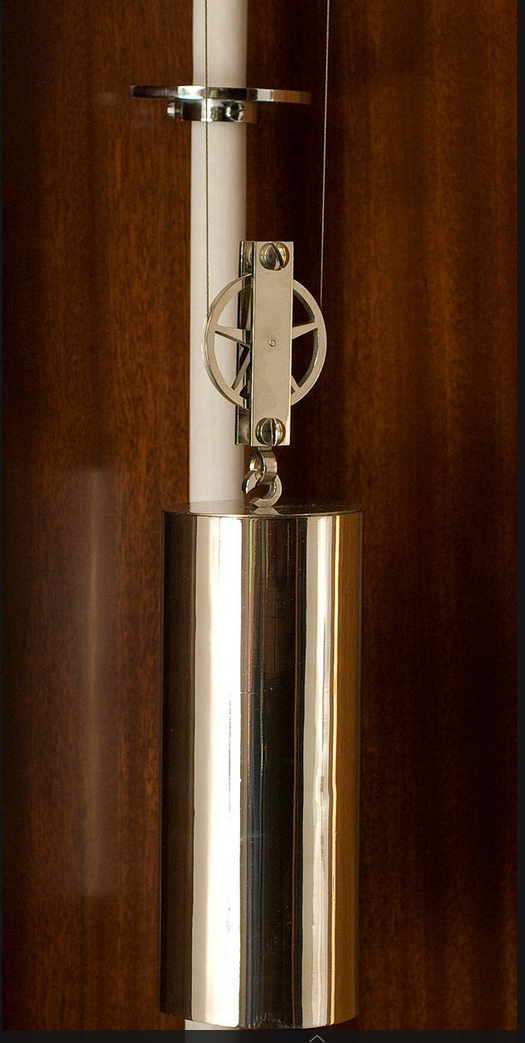

видна полочка для грузиков на стержне маятника
Вложение 984527

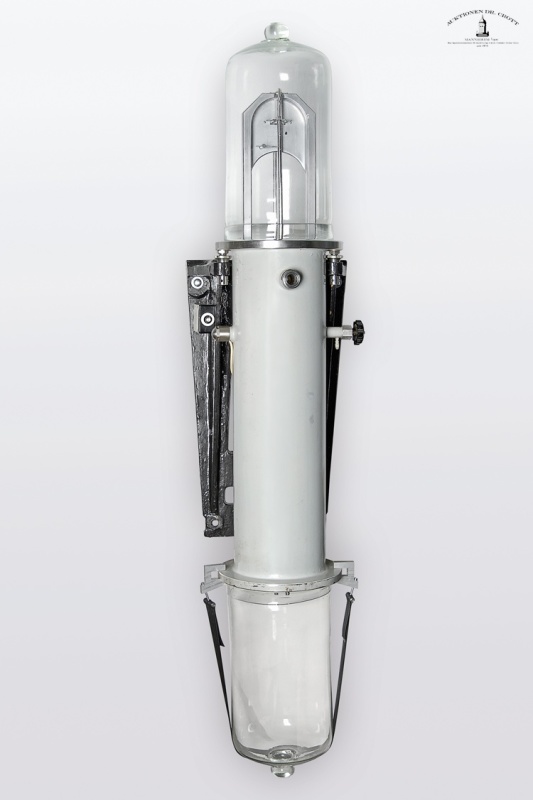

В астрономических много чего есть.

Подкладывание грузиков, в отличии от гайки, не требует остановки маятника и гораздо более точный способ, поддаётся вычислению. На Биг Бене до сих пор используют монетки в один пенни

Впервые попался на Янтаре с боем пендельфедер подобной конструкции.
На механизме нет клейма с датой изготовления, поэтому можно предположить, что они выпущены во второй половине 90-х.
В пластике видны три полоски обмеднённой стали. Неужели пендельфедер Федченко?

Попадался мне такой,весь мятый.Сталь была дрянь.Сделал новый из щупа.(С двумя полосками конечно.)
Кто такой Федченко?

Федченко создал изохронный пендельфедер с тремя полосками, его маятниковые часы были самыми точными в мире
жаль, они не были 100% механическими, маятник получал импульс от электромагнита
https://ru.wikipedia.org/wiki/%D0%90...BD%D0%BA%D0%BE

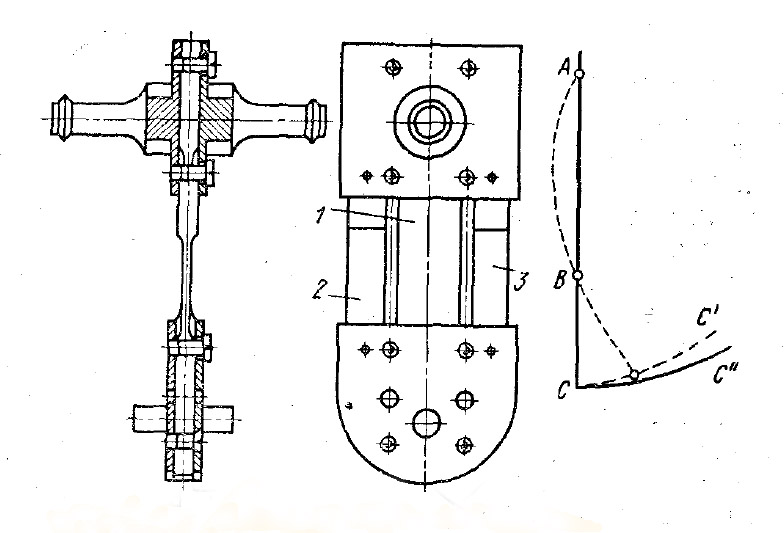

Пружинный подвес, изобретенный Ф. М. Федченко и примененный им в астрономических часах его конструкции, приблизил реальную кривую колебаний к теоретической кривой — циклоиде. Подвес состоит из пружин 1, 2, 3; пружины 2 и 3 короче пружины 1. Благодаря особому креплению средней пружины (в точке А) она создает добавочный компенсирующий момент. Кривая СС ближе к циклоиде, чем кривая СС' при колебаниях подвеса с двумя крайними пружинами. Часы Ф. М. Федченко идут с точностью 1 с за три года, т. е. с точностью вращения Земли вокруг своей оси (1*10^-8 ед).
Вложение 1535252Вложение 1535253

не думаю, что то, что висит на ОЧЗ, имеет отношение к Федченко
да и конструкция и качество этих ОЧЗ слишком низкого уровня, чтобы использовать преимущества пендельфедера Федченко
