Здравствуйте, Александр,
Спасибо за новые фото! Я бы немного поправил Вас.
Известно, что предшественником Электрических ЧН-114 стал Хамильтон 500, выпущенный в 57 году.
Уже в 60-м году Слава сделала анонс часов в каталоге часов. К сожалению, крайне мало сведений о разработке этих часов.
Пока известно лишь, что Слава выпускала их 2 типа: условно ранние с клипсой на батарейке, максимально похожие на Хамильтон, номера по памяти первые тысячи 4-5. Далее пошли обновленные версии, имеющие некоторые общие черты с Эпперлейн 100. Эти часы имели номера примерно 4-15 тыс.
Ракета скорее всего дружила с НИИ, о чем косвенно говорит сотрудничество по кварцу 3050.
Предположу, что на Ракете делали часы для обкатки технологии. Пока нашли обкаточный вариант 2, с контактной подачей тока на катушку баланса. Этот вариант крайне близок внешне ко второму варианту ЧН-114 от Славы, лишь мост прижима батарейки несколько иной.
Поэтому я бы тоже его назвал номером два - предсерийка улучшенного варианта ЧН-114 для Славы.
Я думаю, что это около 61-62 годов, когда вариант с клипсой уже хотели изменить или улучшить.
Третьим вариантом я бы назвал систему с катушкой на бакелите. К сожалению, я не нашел фото этого бакелита со всех сторон, но не нашел и контактов, следовательно это вариант одной из разработок бесконтактных часов. По идее должен быть транзистор, а это не ранее начала 62 года, когда транзистор разработали для камертонной Славы (тогда еще НИИ)

http://www.horology.ru/TZ/29372.jpg

В НИИЧасПром велись разработки разных систем. До передачи всей технологии на Луч в декабре 1964 года Слава успела выпустить опытную партию контактных часов с катушкой на плате (известен номер меньше 50). На этой схеме была сделана целая партия часов для космонавтов под маркой НИИ. Это были часы с 24 часовой индикацией и календарем. Переключение катушки на плате осуществлялось балансом, замыкающим на время катушку с батарейкой с помощью усика на плате. Часы имели вилку и анкерное колесо.

Возможно на Славе выпустили и бесконтактную систему. Пока эта информация не подтверждена. Зато есть несколько образцов Луч ЧН-4М и часы НИИ. Это продолжение второй версии контактных часов. С появлением транзистора к запуску камертонных часов появилась возможность управлять катушкой с помощью транзистора, работающего в режиме ключа. Часы стали называться Электронно-механическими, управлялись транзистором. Впоследствии от схемы Хамильтон отказались в пользу Юнгхахса 600.11.

Андрей, спасибо за полезную информацию, очень интересно

Часы «Электронные» и «Электрические» из музея Петродворцового Часового Завода

Позолоченный механизм 2-го типа часов «Электрические» Петродворцового Часового Завода.
В механизме второго типа катушка находится на балансе (на 1-м варианте катушка на бакалетовом мосту, а на балансе 2 магнита). Номер механизма 294.

Оставлю и здесь

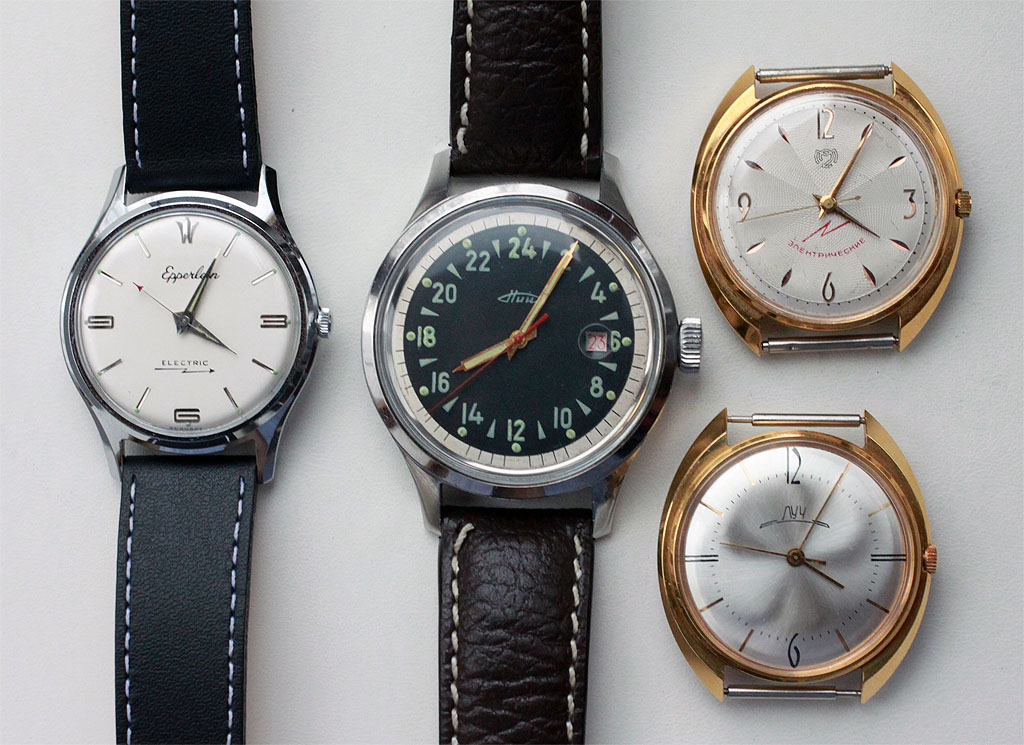

Инженеры на Хамильтоне видимо и не ожидали, что их пятисотый калибр зайдет так далеко. Встреча четырех технологий.
Первые часы - Эпперлейн - один из основных разработчиков легендарного калибра 500, хотя и более поздняя их разработка.
Вторые часы - изготовлены НИИЧасПром - служебные часы космонавта с 24-х часовой разметкой часов и календарем
Третьи часы - переработанный вариант 500-го калибра, ЧН-114Н - выпущены 2-м Московским часовым заводом
Четвертые часы - Опытные часы Луч (МЧЗ), имеют название ЧН-4М

http://www.horology.ru/TZ/electric001.jpg

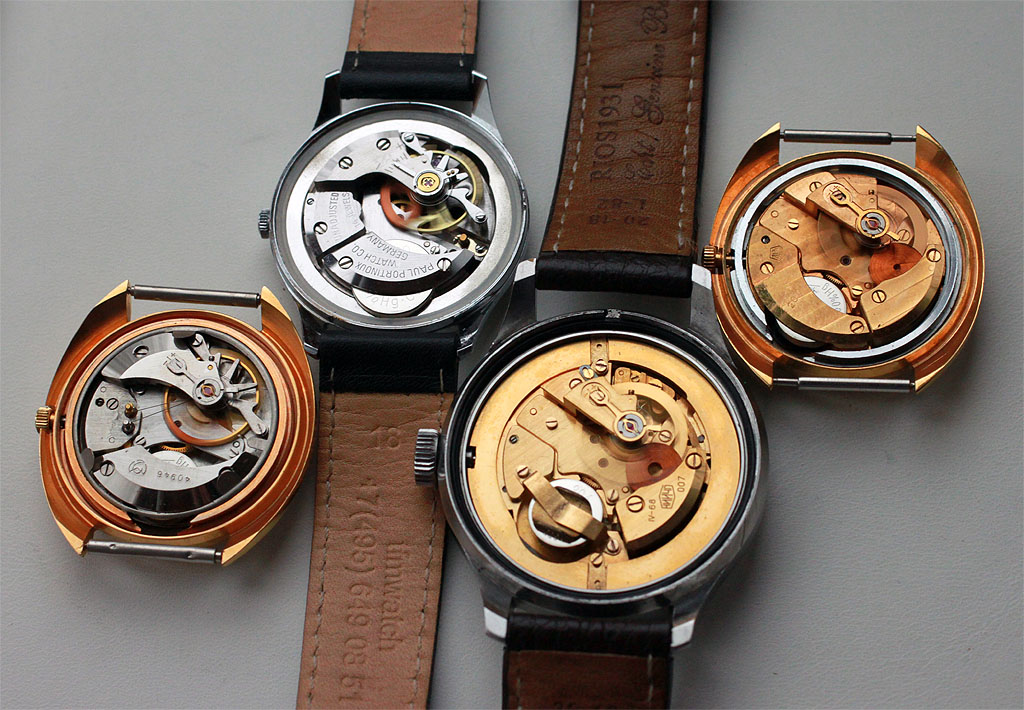

http://www.horology.ru/TZ/electric002.jpg

1. ЧН-114Н - сделан по мотивам Хамильтон 500, имеет катушку на балансе и стационарные контакты на плате. Недостаток такой конструкции - контакты на балансе быстро выгорали, требовалась замена баланса
2. Часы Epperlein - своя доработка предыдущего калибра (Хамильтон сделал калибр 505 с несколько иным конструктивом). Если в Хамильтоне теперь подача энергии идет через цапфу ходового колеса (под циферблатом), то в Эпперлейне есть специальный усик, который подает электроэнергию на полотно ходового колеса. В часах все еще катушка на балансе, что дорого, но подгорание контактов уже не так заметно, хотя и присутствует. Плюс ремонт часов упростился. Часы стали надежнее.
3. Служебные часы НИИ. Следующий этап развития калибра. Это все еще калибр на базе Хамильтон (точнее его копии ЧН-114Н), но катушка уже переехала на плату, а на баланс переместились постоянные магниты. Контакты все еще есть, но теперь баланс их касается камнем и никак не выгорает. Сами контакты легко поменять, стоимость изготовления деталей - копеечная. Часы получились столь удачными, что им доверили даже роль служебных часов космонавта. Надо отметить, что в часах впервые в СССР использованы вилка и анкерное колесо в качестве движителя колес. Впоследствии такая схема будет использоваться во всех часах такого типа.
4. Калибр разработан еще на 2-м МЧЗ совместно с НИИ. Но разработку передали на Луч в Минск. Калибр очень похож на предыдущие внешне, но имеет очень существенные отличия. На его борту теперь две катушки и транзистор. А контактов теперь нет вовсе. Переключениями заведует транзистор, работающий в режиме ключа. Одна катушка основная, вторая - управления транзистором. Когда баланс проходит над этой катушкой, в ней наводится ЭДС, управляющая работой транзистора.
Именно на базе принципа действия последних часов на Луче впоследствии был освоен Луч 3045 (замененный Лучом 3054), а позднее и 3055 - где задатчиком частоты стал кварц, а не волосок баланса.

Добрый день!
часы не мои, владелец разрешил разместить пару фотографий: такого механизма вроде не показывали ещё?
