Спасибо, Навен.
Всё найдено в течении нескольких минут.

Доброе утро!

Прошу Вас, надо иметь в виду, что зная калибр часов то нет проблем найти размеры оси баланса в интернете.

Проблемы являются тогда, когда калибр не известен, особенно если часы старые. В этих случаях нужно искать по каталогам, используя:

- диаметр механизма, и
- фото самого механизма со стороны циферблата со снятым циферблатом, и затем
- нужно сравнить фото с "отпечатками пальцев" механизма из каталога. "Отпечатками пальцев" механизма являются фиксатор и рычаг перевода стрелок.

Поиск без этих данных является бесполезным и тратой времени, по причиной что разные (и похожих) механизмов существует очень много, часто от одного и то же производителя.

http://forum.watch.ru/attachment.php...1&d=1518059373

http://forum.watch.ru/attachment.php...1&d=1518058123

http://forum.watch.ru/attachment.php...1&d=1518058123

Что касается механизма ETA 1301, центральное секундное колесо высоты 5,80 мм можно заказать.

http://forum.watch.ru/attachment.php...1&d=1518058123

С уважением, Душан



http://forum.watch.ru/attachment.php...1&d=1518058123

Взаимозаменяемость балансов на советских калибрах


Добрый день, уважаемые форумчане!

Предлагаю в этой тебе обсудить взаимозаменяемость балансов на различных советских калибрах.

Обращение к администрации форума:
Было бы неплохо, если бы у меня была возможность вносить в топик изменения, так как это очень сильно бы помогло нуждающимся в поиске необходимой информации по теме.

Итак, начну:
1. Взаимозаменяемы балансы с мостами

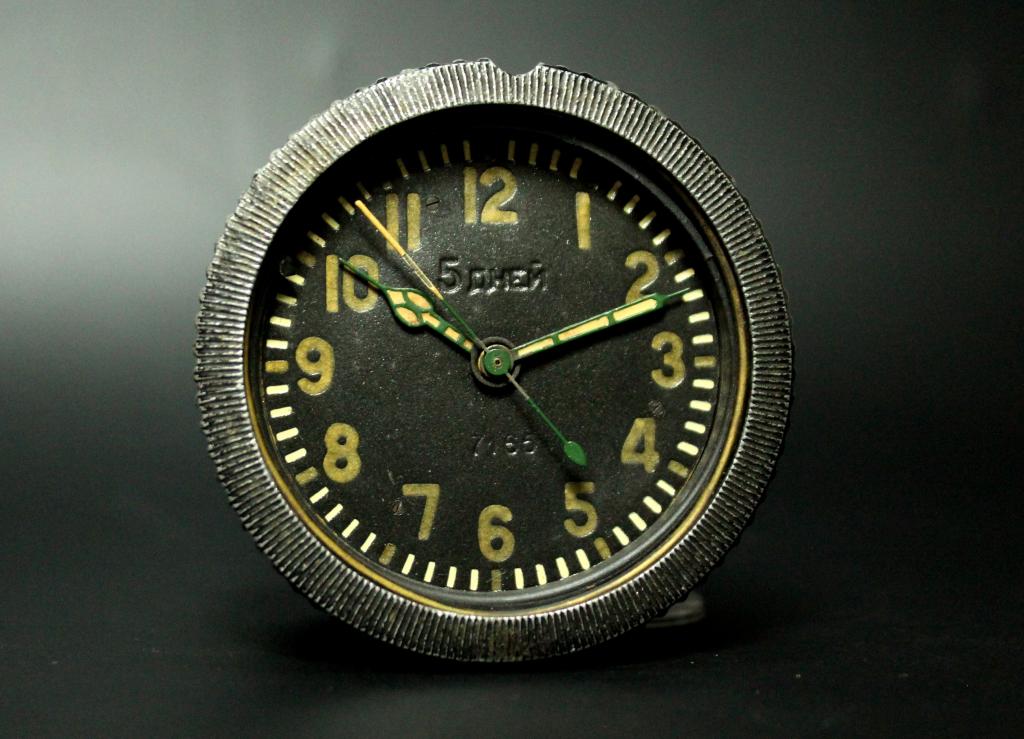

127ЧС (танковые)
Вложение 2139784

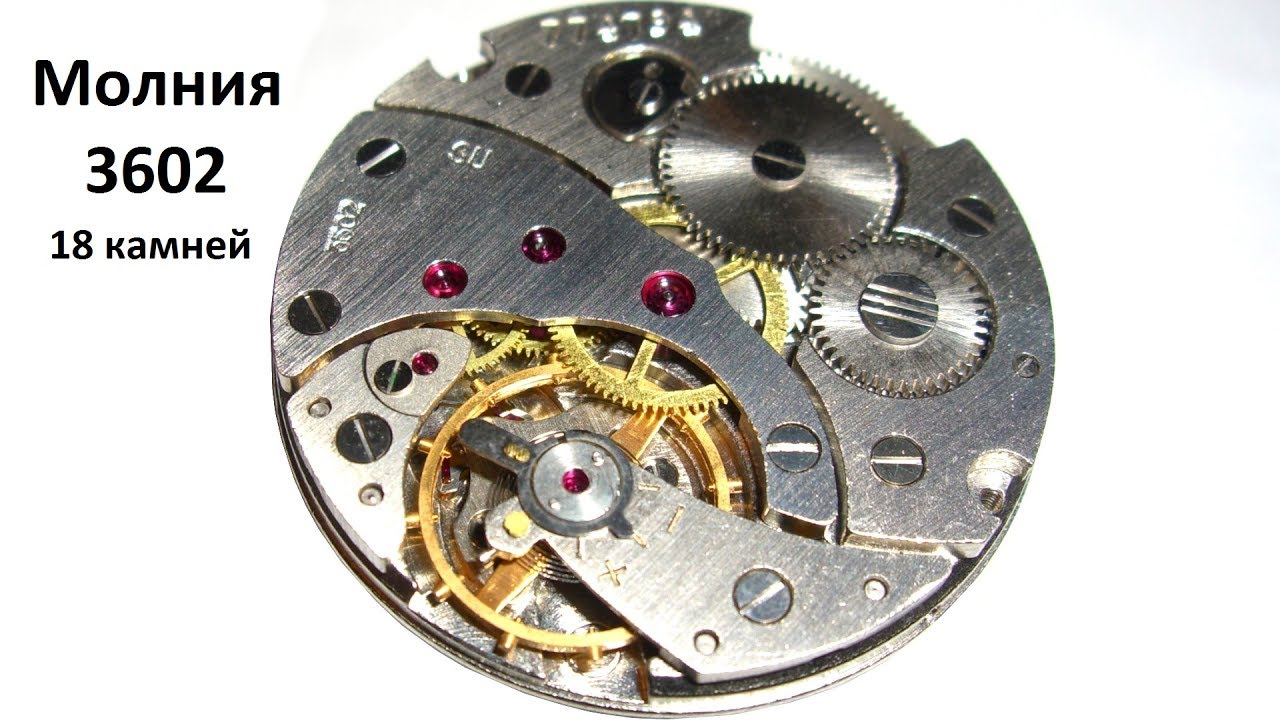

Молния 3602
Вложение 2139785

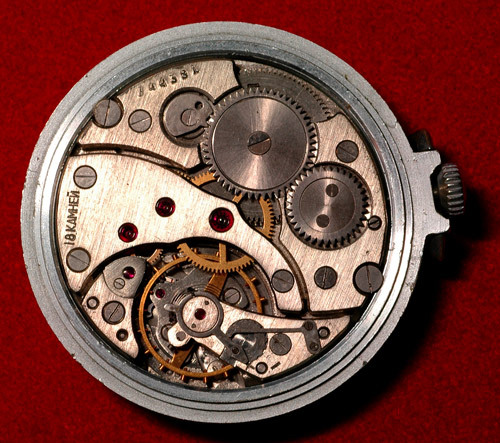

Карманные Кристалл
Вложение 2139786

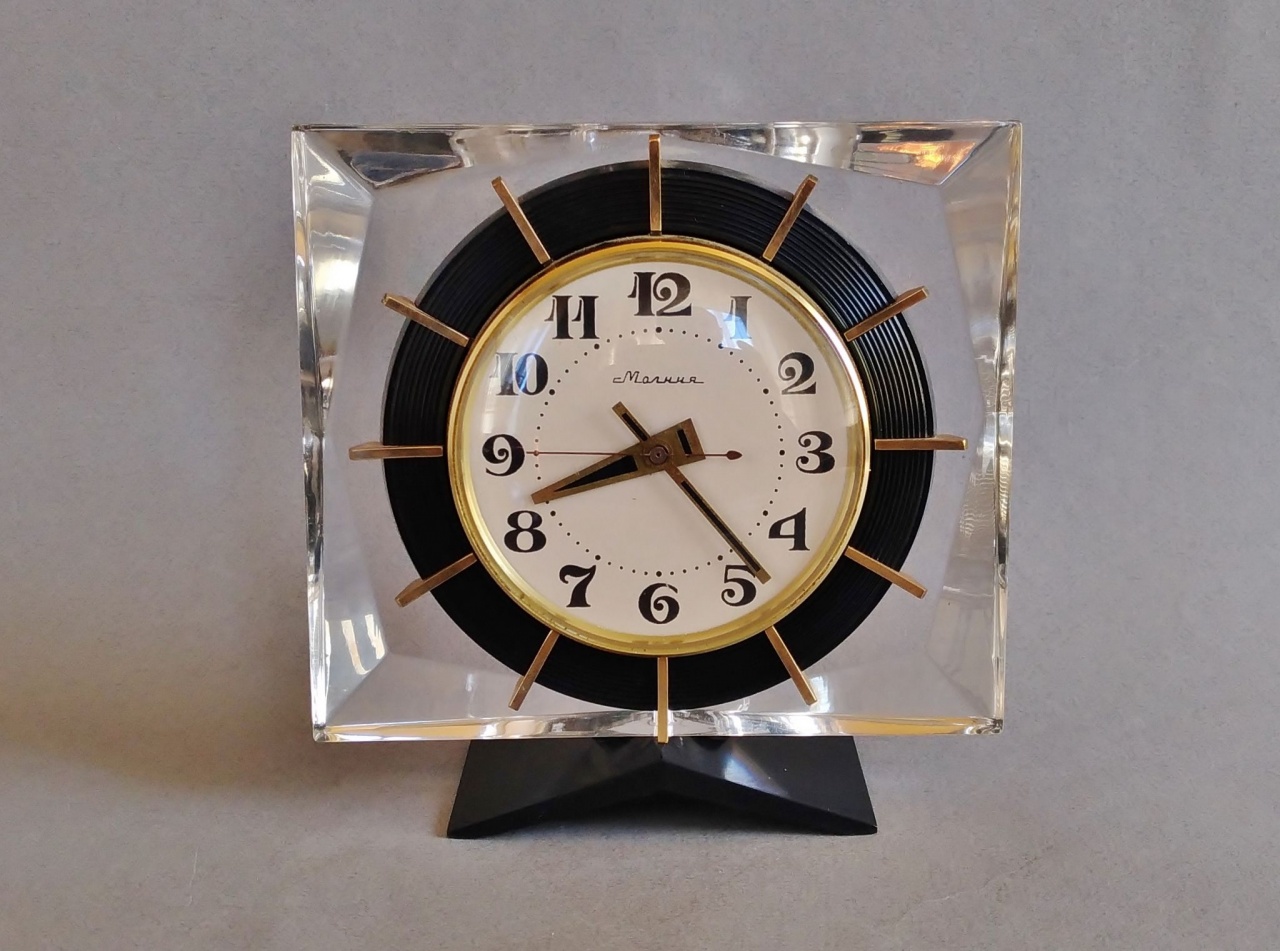

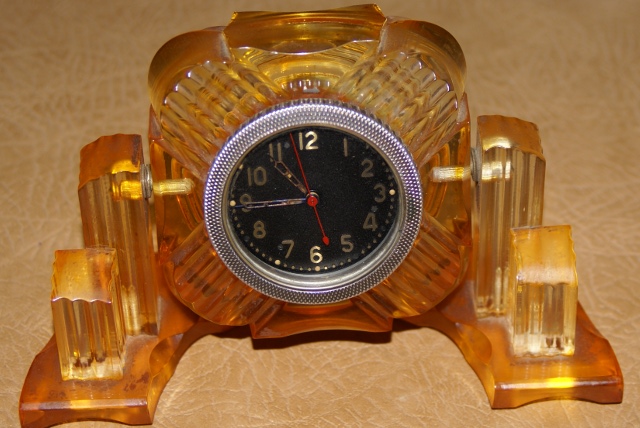

Некоторые настольные часы Молния (много вариантов экстерьера)
Вложение 2139787

Некоторые будильники Заря замена вместе с мостом, некоторые только баланс
Вложение 2139788

2. Взаимозаменяемы балансы с мостами

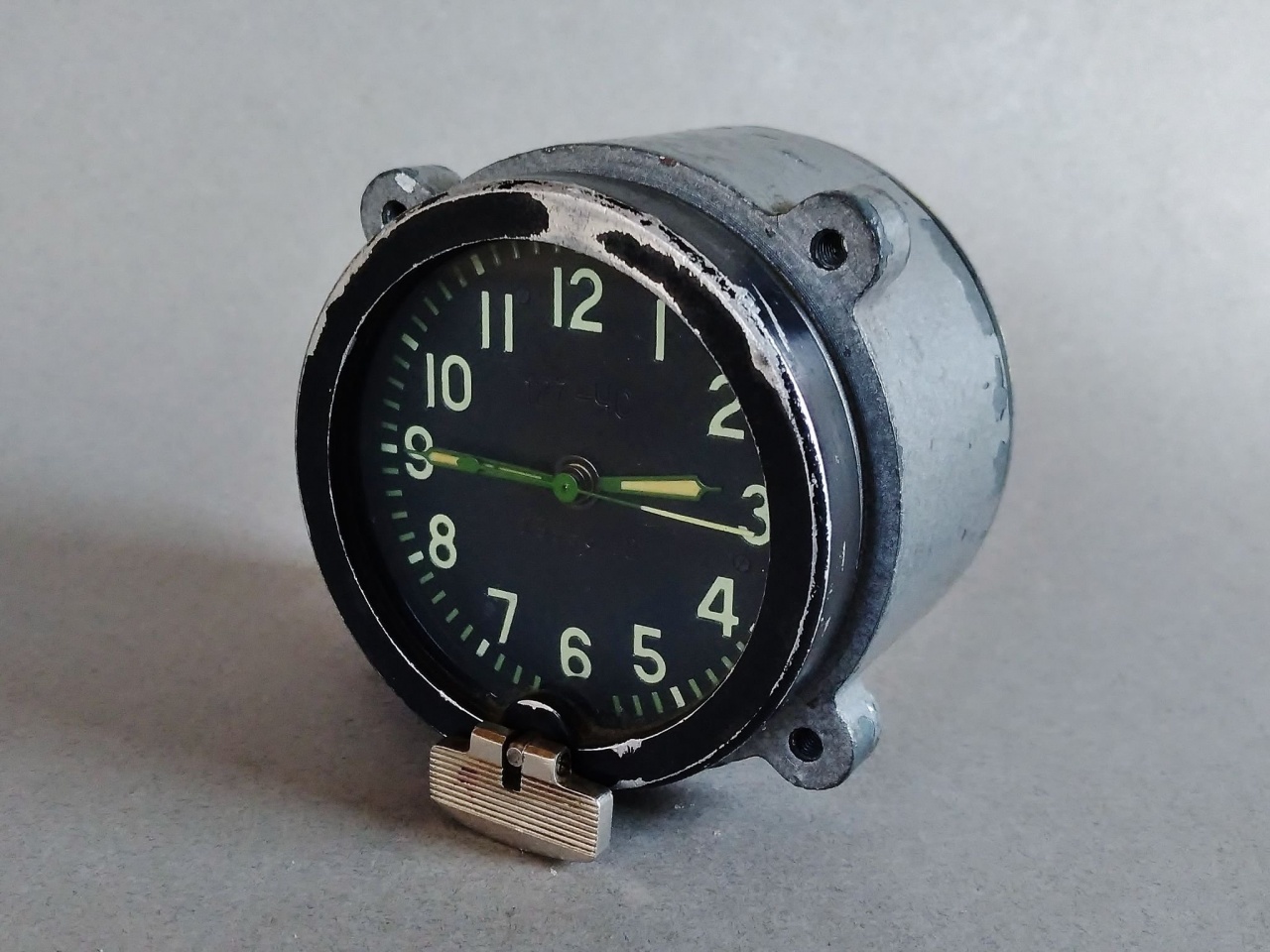

АВР-М бортовые (военные) разных годов выпуска. ОСТОРОЖНО! На некоторых экземплярах возможна радиоактивная краска на стрелках и цифрах.
Вложение 2139782

117ЧС танковые. ОСТОРОЖНО! На некоторых экземплярах возможна радиоактивная краска на стрелках и цифрах.
Вложение 2139783

Гражданская версия АВР-М. ОСТОРОЖНО! На часах, выпущенных до 1960 года возможна радиоактивная краска на стрелках и часовых круглых метках.
Вложение 2139815

3. Замена баланса

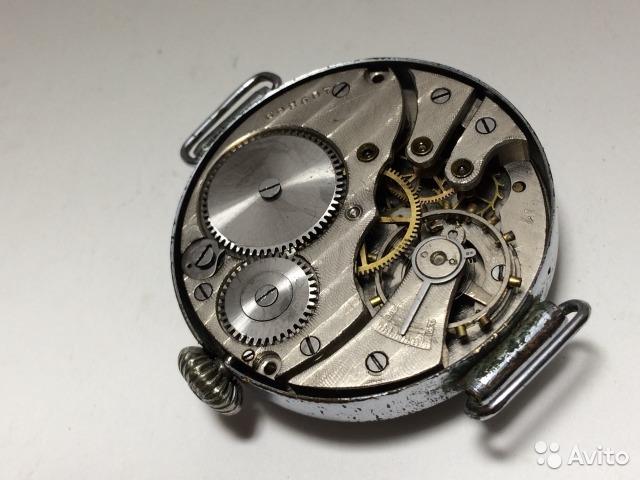

Кировка (ИНФОРМАЦИЯ ИЩЕТСЯ)
Вложение 2139817

Собственно, тема не очень корректная. Калибров было море, балансов тоже. Почти все балансы внутри семейств калибров взаимозаменяемы.
1. Победа - взаимозаменяемо все на все. Балансы на 2602 и 2608 с центральной секундной стрелкой одинаковые. Лучше менять вместе с мостом, либо потом регулировать вертикальный зазор. Было две немного отличающихся версий балансов - на обычные и противоударные версии механизмов. Желательно устанавливать баланс от соответствующей версии, т.к. ось противоударного баланса немного длиннее. Но установка стандартной прокладки от ЗИМ или легкая подгибка моста легко позволяет устанавливать противоударные балансы на обычную версию. В обратную сторону совместимости нет.
2. Звезда. Идеально подходят балансы от Ракеты 2609 или той же Победы, но на победовских балансах надо за 120 градусов повернуть волосок на оси.
3. Ракета 2609, 2609А и пр. производные этого семейства. Все балансы одинаковые кроме версии 2609.1 там баланс уникальный - смесь оси от 2609 и обода с волоском от 2609НА.
4. Ракета 2609НА и все ее производные (2623Н, 2628Н, 2614Н, будильники мелкие и пр.) - все совместимо полностью.
5. Слава 2409 и все семейство 2428, 2427, 2414 - совместимость полная внутри семейства
6. Полет 2609Н, 2614Н, 2628Н, 2627Н, 3133 - совместимость полная на всех калибрах с частотой 21600
7. Восток 2209, 2214 - все совместимо. Были винтовые и безвинтовые версии, но отличий нет.
8. Восток 2409, 2414, 2416 и пр. - совместимость полная.
9 Молния 3602 - совместимость полная.
10. Молния ЧК-6, ЧК-28 (капитанский хрон) - совместимость полная по всем заводам. Лучше менять вместе с мостом, т.к. есть отличия по колонке крепления волоска у разных заводов.
11. Молния 3603 противоудраная, совместим с балансом от будильника Заря.
12. Все версии балансов на Полет 2209 и Луч 2209 совместимы между собой. Желательно менять в комплекте с мостами, т.к. были версии с регулировкой выкачки и без.
13. Полет 2415 и 2416 полная взаимозаменяемость.
14. Полет 3017 и Молния 3017 полная взаимозаменяемость.

Уникальные балансы - Полет 2612, Полет 2200 , Восток 2809.

Именно интересует взаимозаменяемость баланса разных механизмов.
Яркий пример: карманные молнии 3602, бортовые 127ЧС и будильник ЗАРЯ - баланс один, калибры разные.

Кроме самых последних выпусков - другие размеры оси. Не сталкивался, но читал здесь не раз.

Были сведения, что совместимы: Кировка, Агат настольный и однокнопочный секундомер 4282.

Кстати, кто сможет, проверьте, совместимы ли Заря 1601 и Луч 1801. Анкерные вилки точно подходят, насчёт балансов не уверен.
И ещё проверьте: Луч 2209 и Полёт де-люкс. Балансы и мосты внешне очень похожи.

3602 (вернее, противоударный 3603) и Заря - это практически один и тот же калибр, только платы разные. Как Звезда и Победа. 127ЧС - это модифицированный 57128Н.

Ещё добавлю. Будильники Янтарь (обычный 6973/6975, не "мелкий" 6273) и Севани - баланс с Севани ставится на Янтарь (наоборот - не уверен). Единственное отличие - при перестановке надо снять спираль и перевернуть её наоборот.
Можно поставить на Янтарь и с Витязя, но там намного сложнее регулировать зазоры - у Витязя ось существенно длиннее.

Видел такой "переходный" вариант, но не думал, что это с завода, а не переделка с 2609НА.

Стоп... получается, с 2609 на Победу тоже подходит?

с Полета-"косынки" к более позднему и наоборот балансы подходят разве? мосты-то совсем разные, а вот насчет узла без мостика не в курсе. подскажите если кто знает.
ЗЫ-хорошая тема.

Что за "косынка"? Если речь о 2609 и 2609Н - не подходит, частота разная.

Баланс от Ракеты 2603 подходит на Победу в лоб, а на балансе от 2609 надо будет повернуть колодку волоска на 120 градусов.

Ага, таки сами балансы одинаковые, немного неожиданно. Поворот колодки - это мелочи.
