Вот и мне парочка попалась

Часы начала 1982 года. Очень забавный дисплей, не встречал раньше такую форму сегментов. Дата отображается надписью DATE.

http://www.horology.ru/TZ/ele395.jpg

У меня на одних такой дисплей есть. Тоже очень ранние, с винтами сзади, корпус другого типа с пластиковой стекломаской. И буква D разрезная.

Есть две Э-206, у которых одинаковые проблемы - слабая яркость экрана. Цифры видны, по сути, только под определенным углом. Притом яркость плавающая - они могут быть то ярче, то слабее. При нажатии подсветки яркость цифр, как правило, увеличивается :eek:. Возня с резинками никакого результата не дала. Батарейку, ессно, проверил.

Это какая-то типичная для них болезнь или просто так совпало? И, собственно, куда курить?

Подать напряжение питания 2.0..2.4 В. Если контраст резко увеличится - менять конденсатор удвоителя, нет - менять индикатор или переклеивать поляроидные плёнки.
При нажатии подсветки контраст увеличивается - скорее всего плохой контакт в одном из выводов батарейного отсека.

Вот, собственно, такая яркость:
Вложение 2264999

------- ДОБАВЛЕНО ЧЕРЕЗ 11 МИН --------

Это безопасно для модуля? Не хочется лишний раз рисковать не частым экземпляром.

А где он стоит?

Вообще, контраст резко увеличивается, если немного надавить на стекло. (Но это с большой долей вероятности не резинки, поскольку, если давить в область резинок ничего принципиального не происходит. Да и вообще, я с ними уже танцы с бубнами провел.)

А как это связано?

Конденсатор удвоителя стоит на плате недалеко от батарейного отсека. На ранних платах может стоять в другом месте. Главное, чтобы дороги от него не шли на кварц. Ставить на 0.1 мкФ или больше.
Да, снижено напряжение на дисплей, с большой вероятностью удвоитель шалит.
Встречал такое не раз - питание идёт на чип через цепи кнопок.

Фотки :) :
Вложение 2265386 Вложение 2265387 Вложение 2265388 Вложение 2265389 Вложение 2265390 Вложение 2265391 Вложение 2265392 Вложение 2265399 Вложение 2265403 Вложение 2265404 Вложение 2265405 Вложение 2265406 Вложение 2265408

Понял, спасибо!

А как это связано?

Тоже не понял. Дорожки от батареечного отсека идут сразу в чип. Минус на лампочку отходит непосредственно от одной из дорожек. Плюс - от батареечного держателя на корпус, далее через кнопку на лампочку. Если плохой контакт в батареечном отсеке, то при замыкании кнопки напряжение на дорожках, идущих, к микросхеме наоборот должно падать.

Прочитал в этой ветке, что можно попробовать промерить осциллографом напряжение на сигментном выводе дисплея относительно общего. А можете подсказать, где этот общий вывод ЖКИ?

О, по фоткам сразу стало всё понятно. Плохой контакт общего провода дисплея. Менять резинки (особенно верхнюю), не поможет - менять дисплей.

С чего Вы взяли? Если по фоткам показалось, что подствечиваются все сегменты, то это не так. Просто яркость включенных сегментов порой очень слабая (как на этих фотках), и они ели выделяются но фоне не включенных.

Если невключённые сегменты на статическом дисплее хотя бы немного подсвечиваются - это обрыв общего провода. В этих моделях выключенные сегменты не должны подсвечиваться ни при каких обстоятельствах.

По-моему, они вообще не подсвечиваются.

Друзья, а был ли у 206ой модели родной браслет, или они без браслета продавались?

Добрый вечер. Помогите понять. В режиме календаря индикация должна быть число-месяц-год. У моих часов почему то месяц-число-год. Или это не тот модуль?

Это не тот режим. Жмём из основного режима нижнюю кнопку два раза коротко, а третий раз (когда включается установка часа) давим три секунды. Потом выходим в основной режим и проверяем. Эта настройка совмещена с 12-часовым режимом.

В 12-часовом режиме отображается месяц-число-год, в 24-часовом число-месяц-год

Работает. Раньше не обращал внимание. А есть стекломаски под такую раскладку?

Не встречал никогда. Даже на экспортных раскладка обычная.

Четыре типа дисплея для модели 206. Других пока не встречал :)

http://www.horology.ru/TZ/ele488.jpg

А что, дисплей с английской DATE ставили в корпус с масками на Русском?

Собственно два левых только и ставили поголовно во все 206-е

У меня серебристого цвета Электроника c испанскими днями недели, как у вас на фото слева сверху чёрная, но на дисплее надпись Date. Котлета или такие тоже бывали?

То есть дисплеи с Английской Date всё время ставили в корпуса с маской на Русском?

Да, именно так и делали. И испанские попадаются. Точно так же английские дисплеи чаще всего ставили и в чешскую версию, сам по себе чешский дисплей очень редкий.

Вопрос по экземпляру с русским индикатором. Какая там конструкция модуля? "Старая", как 204, с винтами сзади? Или новая с железным прижимом?

http://forum.watch.ru/showpost.php?p...&postcount=660

Вот тут немного больше информации

Ага, таки старая конструкция. Мне в своё время попался DATUM - там тоже была такая. Честно спёр оттуда дисплей (поставил ничего не подозревающему клиенту обычный) и стал обладателем такой редкости :-D

А Я не давно FECHA достал. Доволен как слон!

Этих полно, у меня штуки три как минимум.

Гораздо сложнее, кстати, достать полностью комплектный испанский экземпляр. С испанским стеклом и с испанским индикатором.

Добрый день, Уважаемые форумчане!

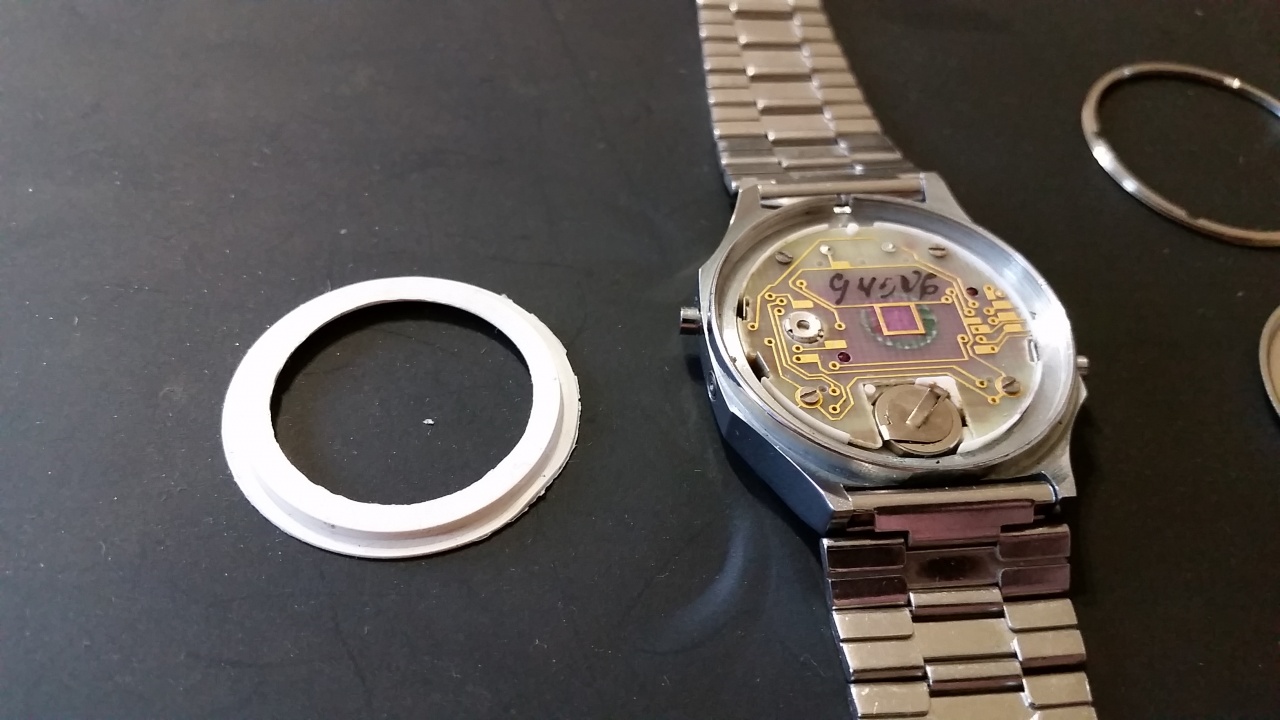

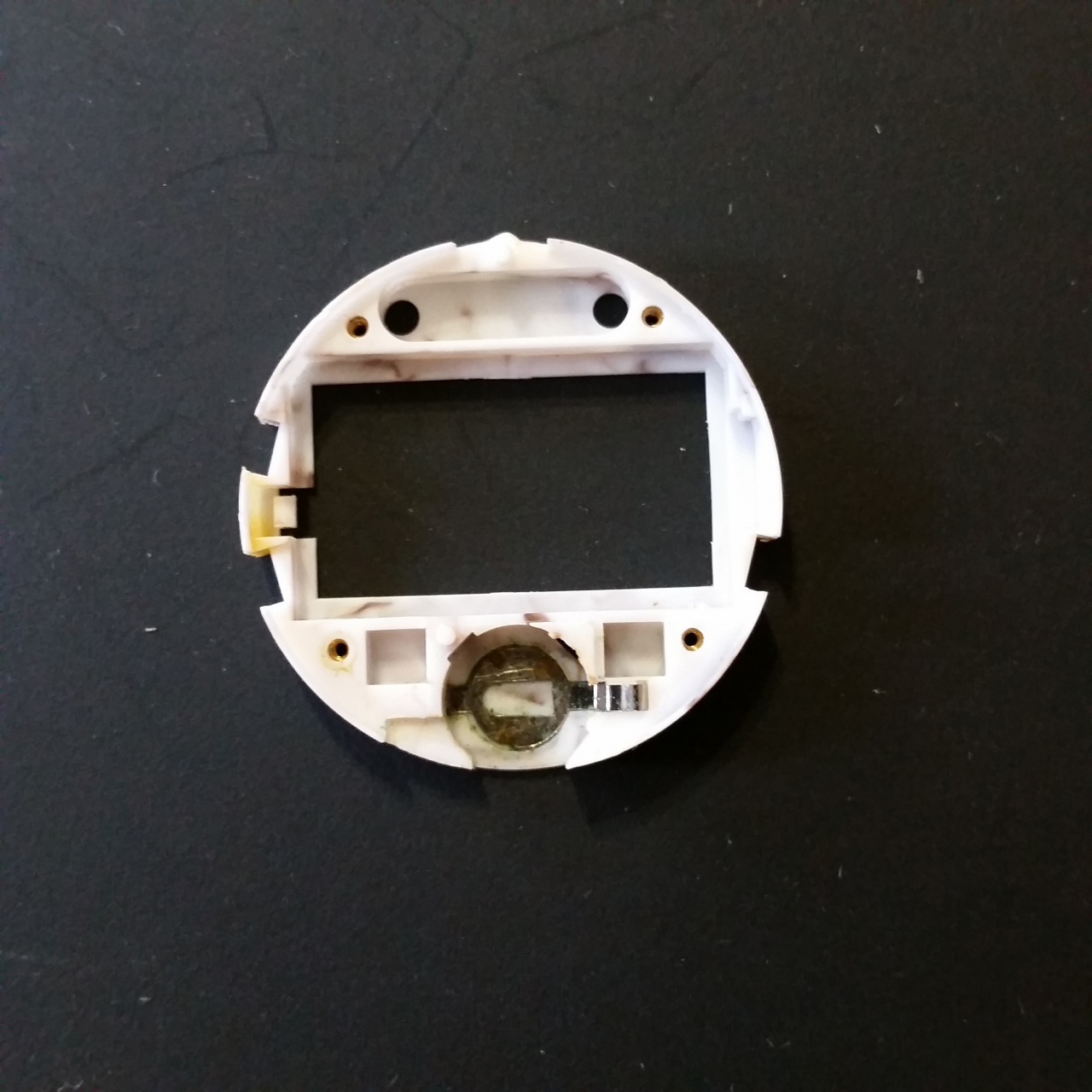

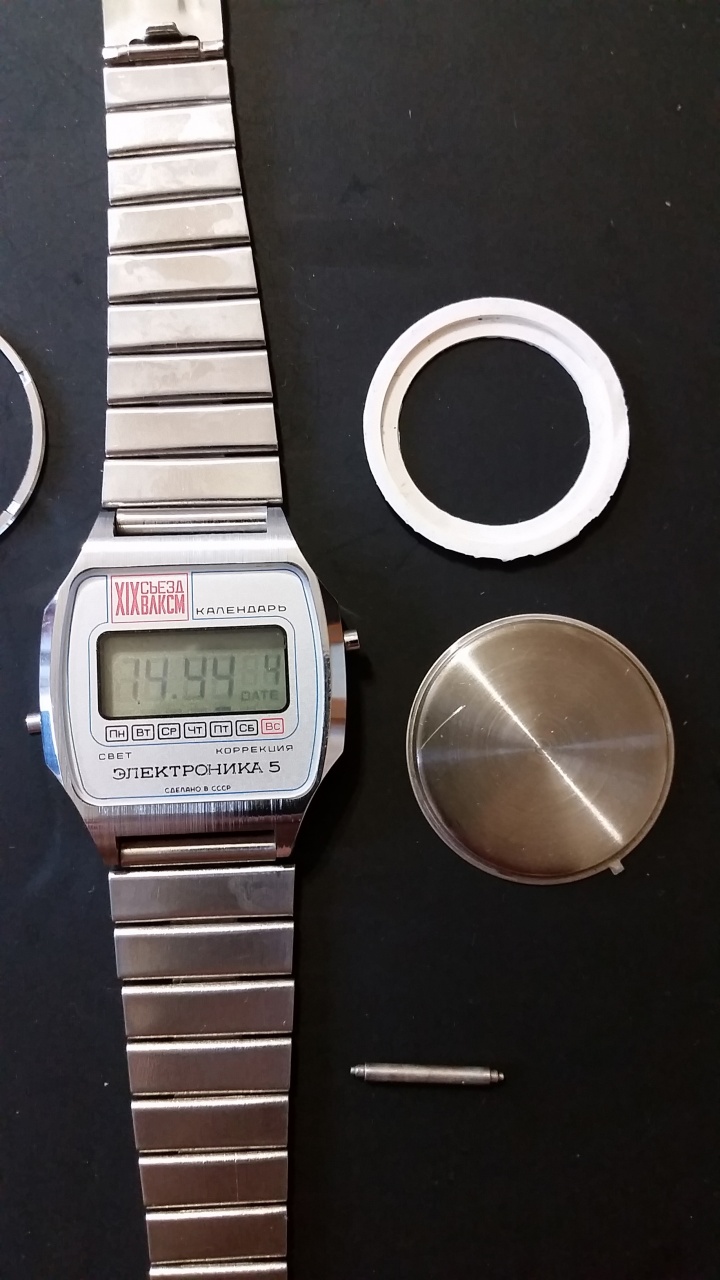

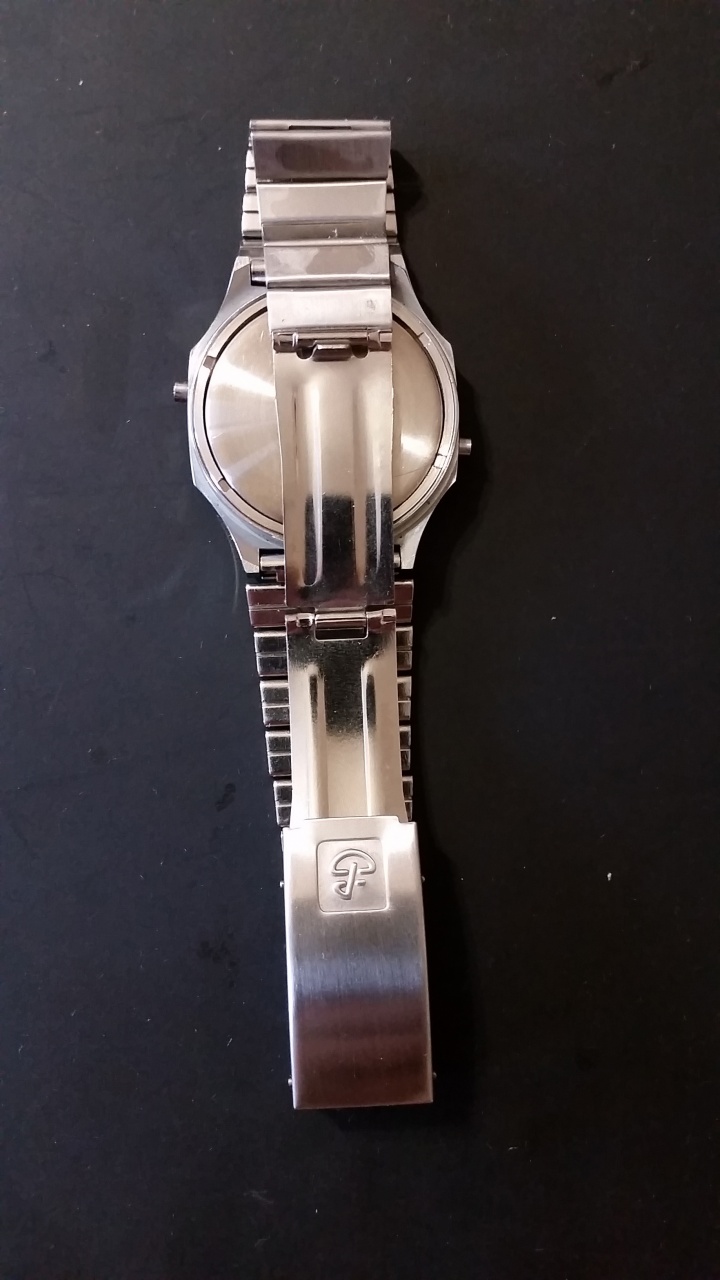

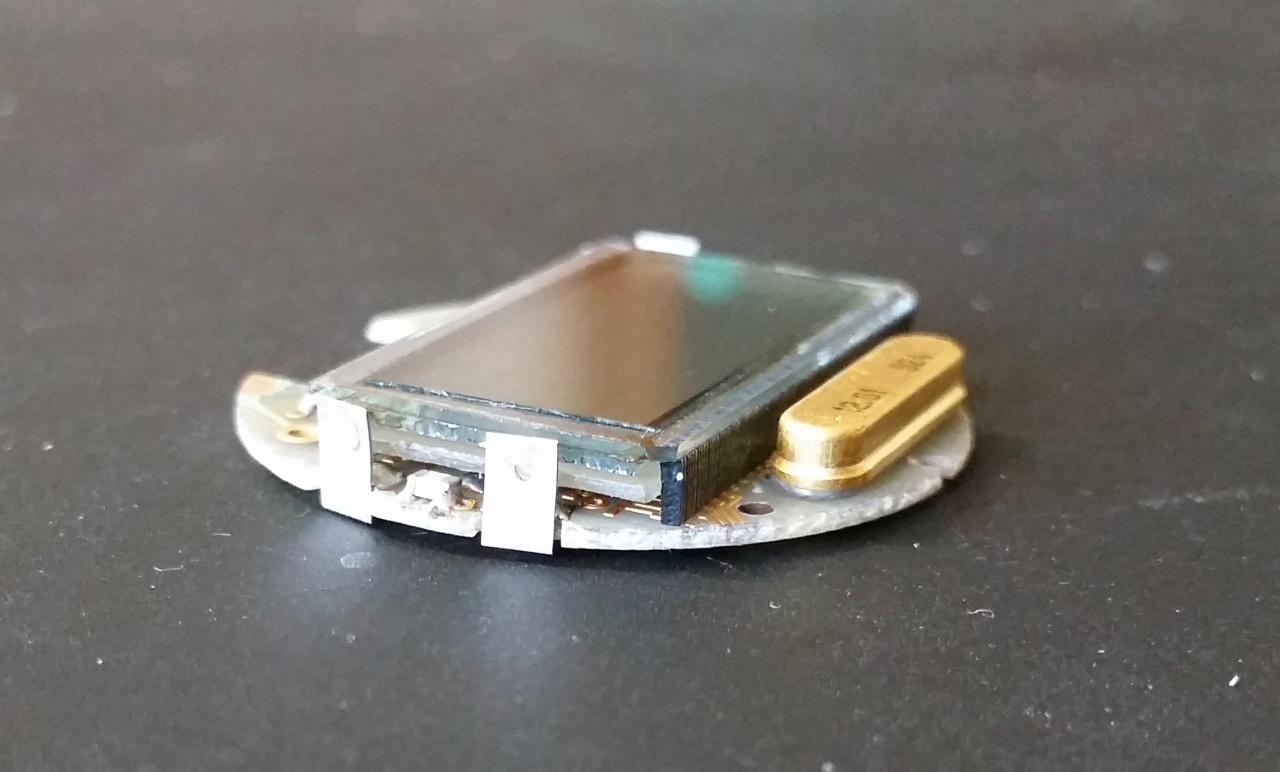

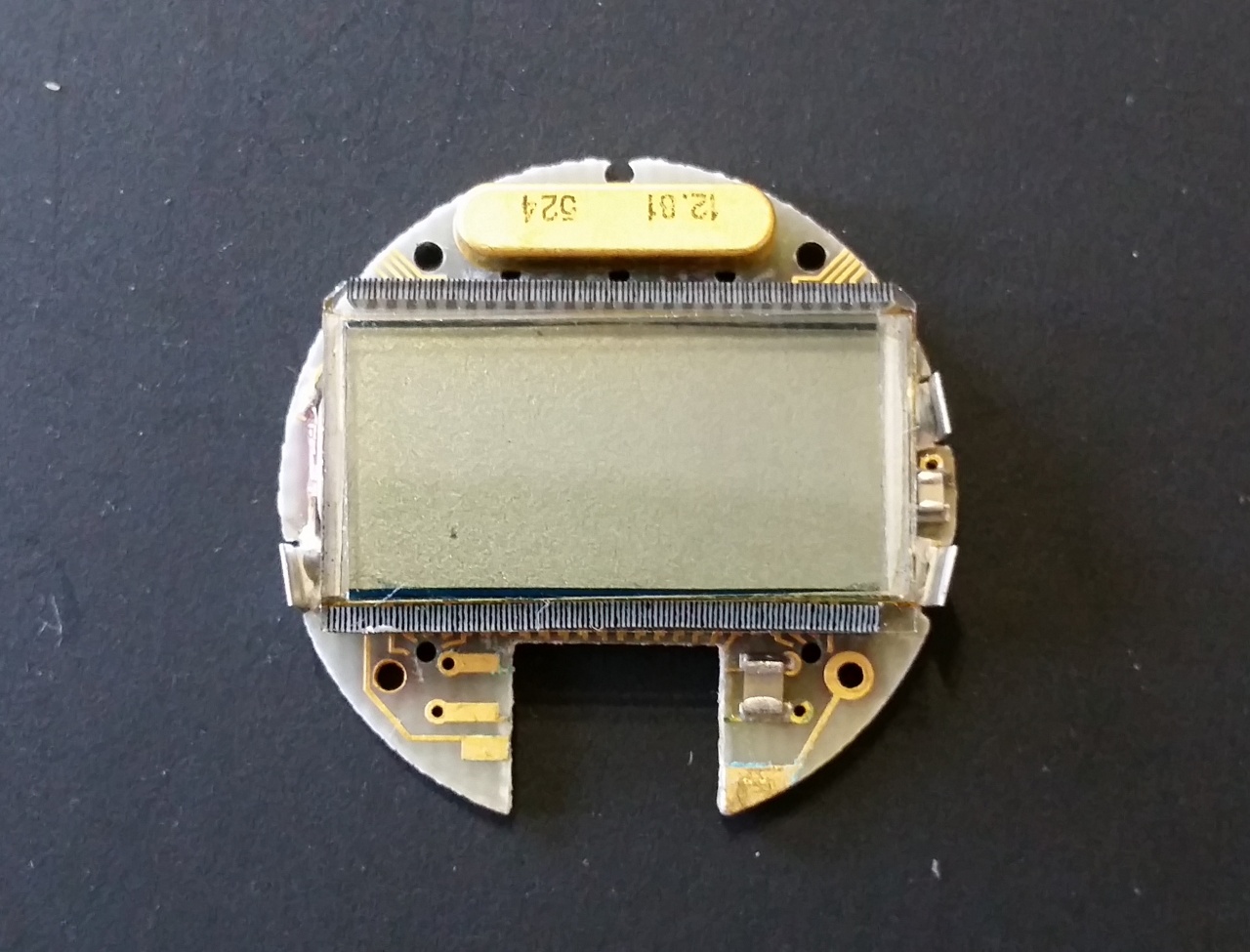

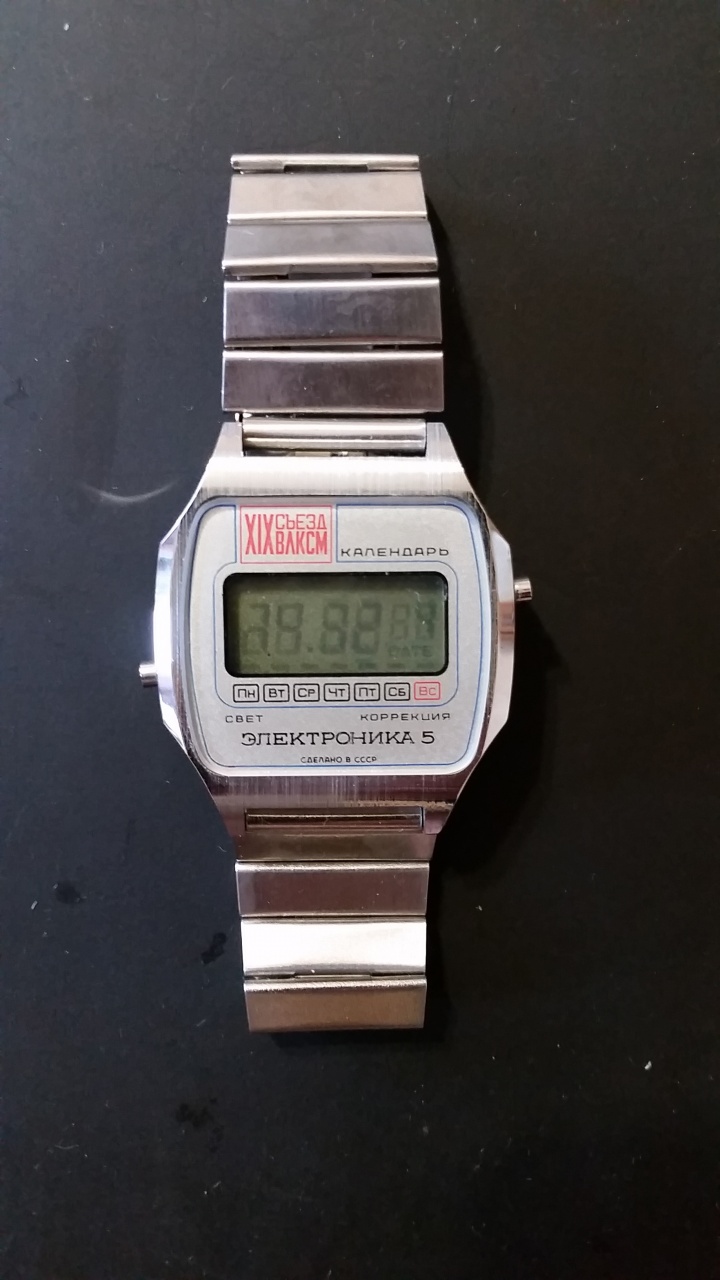

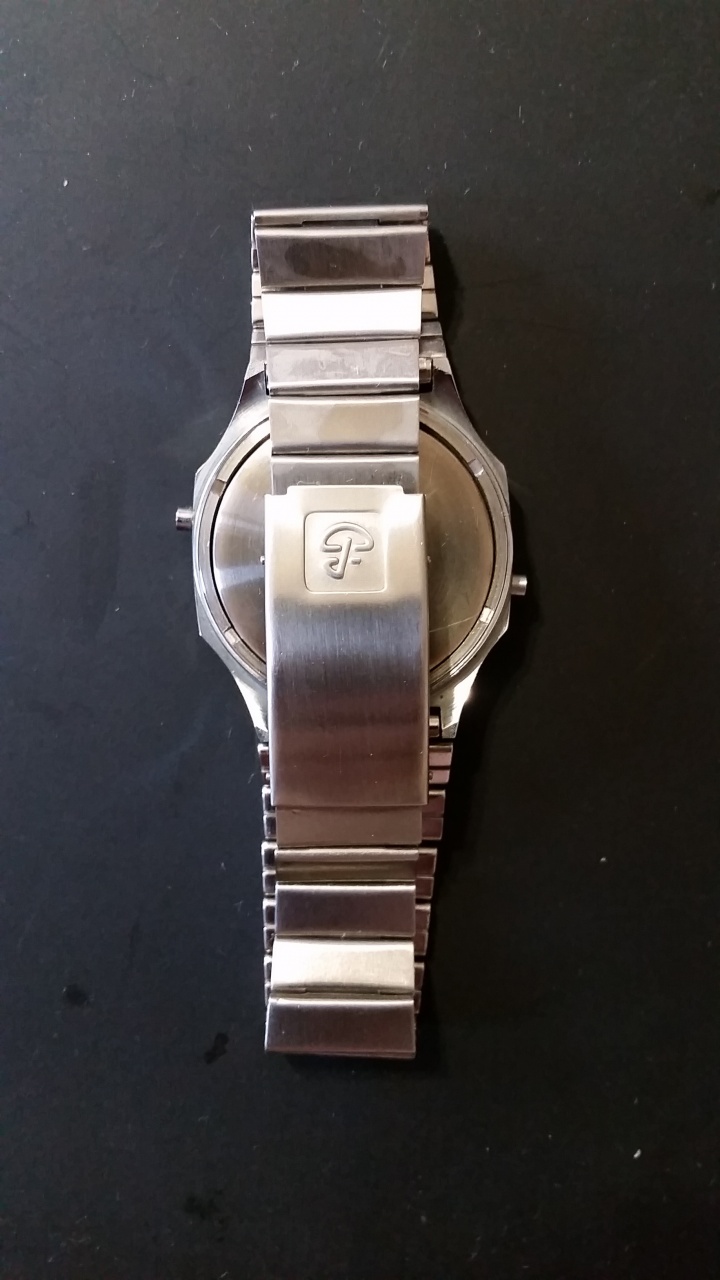

Проводя перед Новым Годом уборку, нашел вот такие часы. Решил восстановить. С экраном все понятно, буду заказывать на известном ресурсе вместе с резинками, уплотнительное кольцо изготовлю сам из силикона.

Дисплей к данным часам, как я понял называется ИЖКЦ1-6/5Б, как я понял подойдет любой хоть для Испанской версии, хоть для любой другой, поляризационные пленки на нем наклеены, такие они и продаются, или старые придется как то сдирать и приклеивать?

И самый главный вопрос, как проверить плату, без дисплея, есть примитивный осциллограф - линейный вход звуковой карты, хотелось бы посмотреть, сигнал в контрольной точке с кварца, и на выводах дисплея, к каким точкам присоединить?

На осциллографе проверить просто - подаете питание и проходитесь по контактам на индикатор. Должен быть меандр.

Спасибо, сейчас попробую. Общий осциллографа на минус батареи?

Или плюс, или минус - переткнуть не долго. Обычно плюс.

Общий во всех подобных часах обычно плюс. С кварца сигнал лучше такими примитивными средствами не смотреть - кварц заткнётся. А вот с выводов дисплея - вполне можно, там должен быть прямоугольный сигнал с частотой 32 Гц. Он обязан быть абсолютно на всех выводах индикатора независимо от отображаемых сегментов (и иметь при этом одинаковую форму и амплитуду), но на разных выводах будет иметь разную фазу.
Эти дисплеи всегда идут с поляризационными плёнками, но как правило (за исключением версии для Лития) без отражателя.

Спасибо, отражатель цел, на всех ножках действительно меандр, на сколько точно может померить осциллограф из звуковой карты, действительно 32 Гц. На наружней стороне платы контактная площадка обведенная в квадрат это точка для настройки? На ней тоже 32 Гц.

Какой должна быть амплитуда сигнала? У меня получилось около вольта

Да, квадрат по центру платы - точка подсоединения частотомера при настройке часов

Вдвое больше напряжения питания.

Понятно, значит плата жива, тогда пока заказываю экран и резинки к нему, если будет работать тускло, менять конденсатор возле батарейки.

Пока запчасти будут ехать помаленьку буду чистить корпус и контакты
