Перелопатил за последние два месяца десятка полтора
ЭЛЕКТРОНИК-1,большей частью на керамических платах,
но их в принципе было больше выпущено,
а по поводу большей жизнеспособности текстолитовых плат,
то это миф основаный на чистом теоретизировании их
дохлых попадается,в таком же соотношении,как и керамических.
Вот несколько фото:
1.интересный вариант с контактами в виде самолётиков
и цилиндрическим кварцем-вып. 4.88
2.вариант с прямоугольными контактами и гробиком-вып. 7.89
3.вариант с прямоугольными контактами и цилиндр.кварцем-вып.11.90
Кварцы,похоже ставили те,что на складе были.

Друзья, помогите определить модель?

http://i52.fastpic.ru/big/2013/0122/...629ef67ea7.jpg

rain99, Электроника 29367 последних выпусков:
http://invariant.16mb.com/chasy/inde...se_item&mid=61
Но вообще-то вопрос к Электронике-1 не имеет никакого отношения...

У меня в инструкции к точно таким же написано:
"Электроника 5 29367" Интеграл Филиал "Камертон" г. Пинск.

Смутило что на всех часах написано "Электроника" а на моих нет.
Хотя значок завода "Интеграл" на часах есть.

Собирал я, собирал себе комплект и почти собрал:
http://forumimage.ru/thumbs/20130301...7826828248.jpg
Даже 2 аккумулятора СЦ-018 тех времен есть!

А чего не хватает? Инструкций! На сами часы и на браслет. Так что ищу. Есть у кого лишние?

На обмен могу предложить двое неисправных часов "Электроника 1" и один пустой корпус от них же. Одни показывают всякую ерунду, другие - ничего не показывают...:
http://forumimage.ru/thumbs/20130304...0431801165.jpghttp://forumimage.ru/thumbs/20130304...2340342275.jpghttp://forumimage.ru/thumbs/20130304...7538257890.jpg
http://forumimage.ru/thumbs/20130304...9023617327.jpghttp://forumimage.ru/thumbs/20130304...2770773424.jpghttp://forumimage.ru/thumbs/20130304...5250445779.jpg

Те часы, которые всякую ернунду показывают - уже точное врямя показывают. :) Без некоторых сегментов правда, но все же :) Так что, спасибо вам, qlex.
А теперь вопросы к знатокам:
1. Мне часы пришли в состоянии: модуль отдельно, стекло, накрывающее светодиоды - отдельно. Я это стекло вставил но как его закрепить чтобы оно не вылетало?
2. Под стеклом находятся проводники, которые идут к кристаллам. Как мне показалось - некоторые из них были оторваны от платы. Как думаете - есть ли смысл попробовать восстановить контактолом?
3. Как контактолом пользоваться?

К сожалению, - в морг. :(

Контактол не поможет. Это не клавиатура и не ЖКИ с микроамперными токами.
Светодиодам нужны токи раз так в тысячу больше. А у контактола - большое сопротивление, которое этот ток так ограничит, что светодиод и не засветится.

Единственный мыслимый вариант ремонта (чисто теоретически)- искать знакомых, работающих где-то, где есть оборудование для контактной микросварки. Практически мне неизвестны случаи успешного ремонта таких неисправностей на постсоветском пространстве. Вроде, есть умельцы на Западе... Но отправлять им часы на ремонт - дешевле найти живой экземпляр Э1.

http://s019.radikal.ru/i633/1304/a3/952879b15e59t.jpg
http://s45.radikal.ru/i110/1304/7c/c2c931929a41t.jpg

Вот фото. Эх. Жалко что в морг :( Они ведь скорее живы, чем мертвы... Главное - хорошо работают разряды десятков часов и единиц минут, а в разрядах единиц часов и десятков минут - глюки. :( Кстати, почему выводы старого кварца, к которым я подпаивал новый кварц - лудятся весьма плохо? И еще кондер был в чем-то черном непонятном... Кстати, до подпайки кварца они работали так:
http://youtu.be/R2ib1XmuYVo
Так что - вывод - из-за кварца динамическая индикация начинает чудить :) Замена кондера на ситуацию не повлияла...

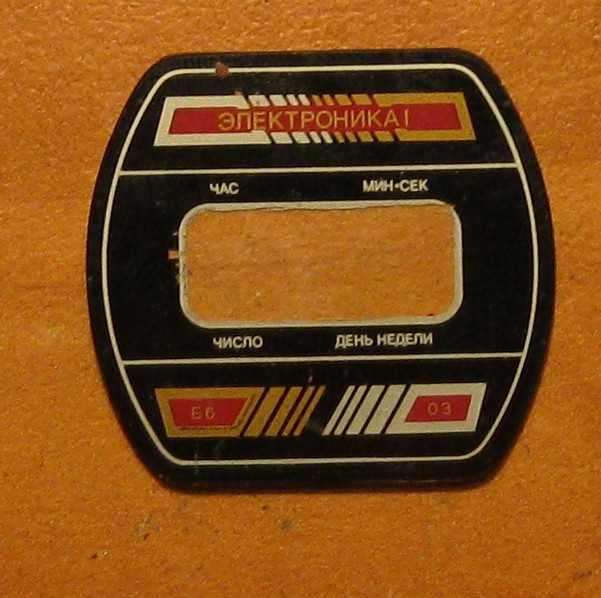

Смотрите-ка какое стекло у меня есть:) Вложение 416635 Это редкое исполнение электроники 1?
