Что-то двойняшки стали напирать. В общем, эта парочка Чаек 3050 теперь тоже в строю. :)
Вложение 1955400 Вложение 1955401 Вложение 1955402 Вложение 1955403

а что в них обычно ломается кроме катушки(она у меня целая)?

colectsioner,
в механизме 3050, как и в 3056, нет выносной катушки. Есть шаговый двигатель "всё в одном" (состоит из ротора, магнитной системы с 16-ю магнитами и 4-х последовательно соединенных катушек). Вот он и является самым слабым звеном.

Движок в разобранном виде (фото ув. varban-a)

Вложение 1955772

Посмотрите,в моем сообщении я написал что катушки рабочие. Механика тоже рабочая. Проблема где-то в плате , но я не знаю где искать эту самую проблему(или проблемЫ) :)

colectsioner,
в своём сообщении Вы написали, что катушка целая, а не катушки. Поэтому я посчитал, что речь идёт о выносной катушке, а не о катушках двигателя.
Кроме того, что катушки целые, двигатель должен быть вычищен, вылизан, смазан и легко вращаться. А на плате проблемы могут быть с кварцем, SMD-конденсатором или микросхемой.

В основной массе на платах дохнут кварцевые резонаторы. Меняются на часовые кварцы с любой строй материнской платы. На 3050 часто дохнут от статики и сами микросхемы. Работать только с заземлением тела и только низковольтным паяльником с заземленным жалом. Собственно,так работали на заводе. На 3056 убитый чип редкость.

А вот и у меня была Чайка карманная,купил ее в 1995 году, долго валялись и были не рабочие, старый цифер был белый и с черными стрелками. А на работе попались часы Q&Q от письменного набора, вот и посетила мысль собрать воедино этих двух птиц!))) Что получилось - все на фото. Сейчас Кукушка работает прекрасно!))) Вот нашел фото ( оно последнее) какие они были при покупке.

Кварц - Механика


Здравствуйте! Подскажите что это за оч. умелые ручки? Спасибо!

Вау! Кварцевые часы с механикой внутри! :D:D
Внутри Ракетовский 2609НА ,циферблат скорее приклеен к механизму

Нашел схему старую, к ней прилепил Чайку. Вроде красиво получилось, хотя может где-то и накотлечено. Часы давно хотел запустить, собирал из нескольких калибров. Делитель еще старый, 77 года, судя по частоте попадания видимо не самый частый.

http://www.horology.ru/TZ/chq01.jpg

http://www.horology.ru/TZ/chq02.jpg

Дело мастера боится


Внешний сохран отличный! Прекрасно, ещё одни красивые часы СССР возвращены к жизни! Маэстро, браво!!!

Андрей, добрый вечер! Я так понял что это мех 3050 от Слава кварц? Или это 3056? Извиняюсь, не силен в мехах.. Хочу уточнить для себя. http://arcanumclub.ru/smiles/smile457.gif
ПС фотка хорошая в макро по плате... Пригодиться. http://arcanumclub.ru/smiles/smile173.gif
И вопрос допом. Какая батарейка на 3050 нужна? Есть ли нынче в продаже подобие?

Механизм как в Славе, это точно, здесь такой и идет - 3050. Батарейка 386, SR43(LR43) или G13 - батарейка частая.

У меня такие же :-)

Кажись сделал Чайку,классный кирпич:D

Механизмы 3050 всех заводов идентичны ( Полет, Ракета, Слава, Чайка). Делались по одним чертежам. Пару раз сталкивался с отличием кончика секундного колеса на часах разных заводов. Видимо, изготавливали конкретно под свои стрелки.
А вот в 3056 у разных заводов отличия радикальные. У Полета и Славы минутное колесо со встроенным фрикционом и жестко сидящим минутным трибом, а у Ракеты установлено простое минутное колесо с фрикционным трибом. Соответственно, отличия и в платине.
По батарейкам На 3050 идет LR44, а на 3056 и 3056A - LR43.

Моя синяя Чайка

Теперь и такая чайку почти сделал,шаговик надо менять,вниз цифером тормозит,так что условно рабочий пока,но идут точно.

Смотрю, у форумчан плотно так синенькие пошли:D

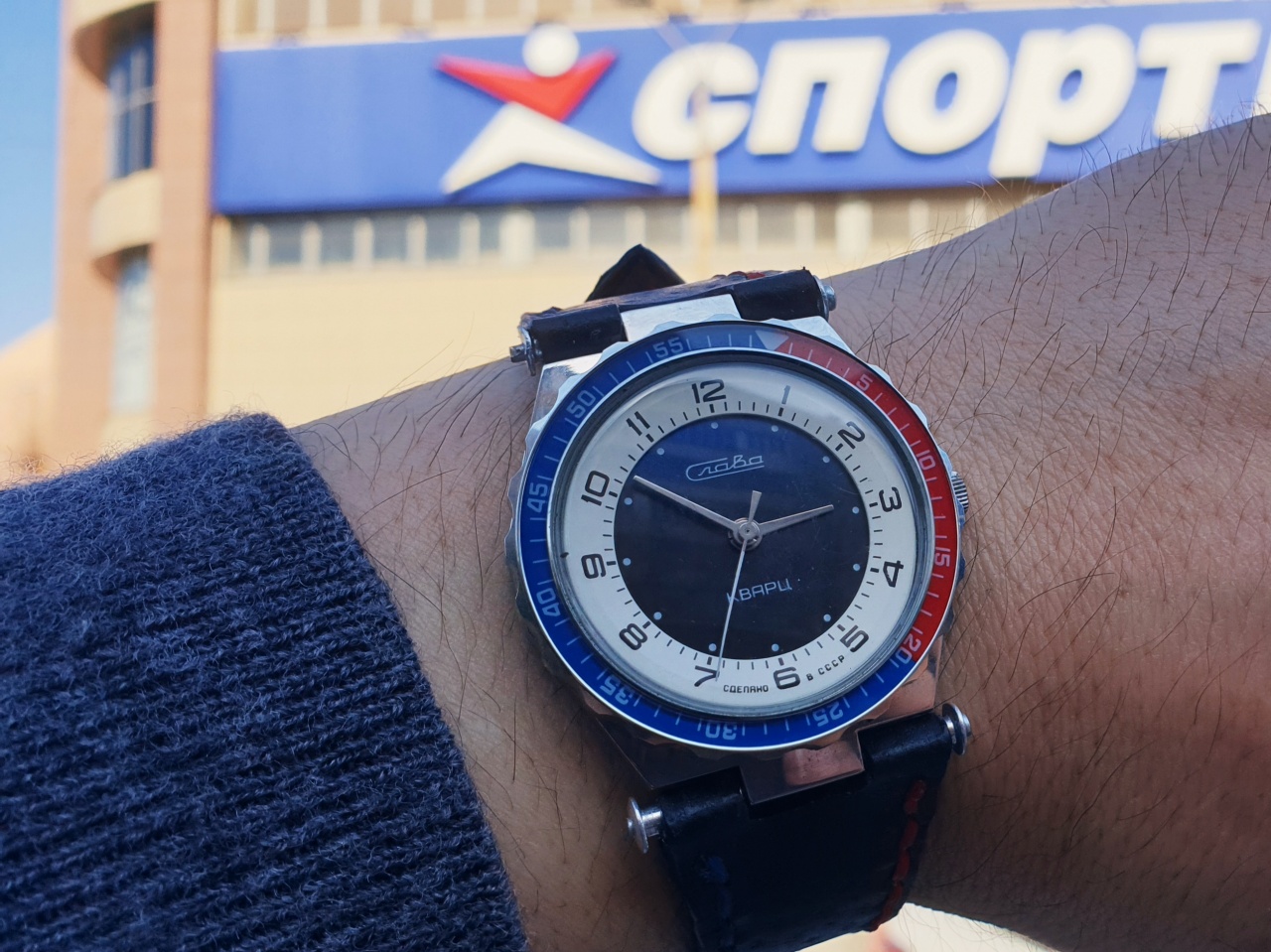

Обул сегодня свою. Ремешок, епрст, в 4 раза дороже часов обошелся)
http://forum.watch.ru/picture.php?al...ctureid=147100

чайка 3050.


Прикупил свеженький корпусок на МЕШКЕ и пересадил внутренности
рабочего экземпляра,приобретённого уже давным давно.
В этот корпус какой-то умелец вкрячил ПОЛЁТ 2614.2Н.

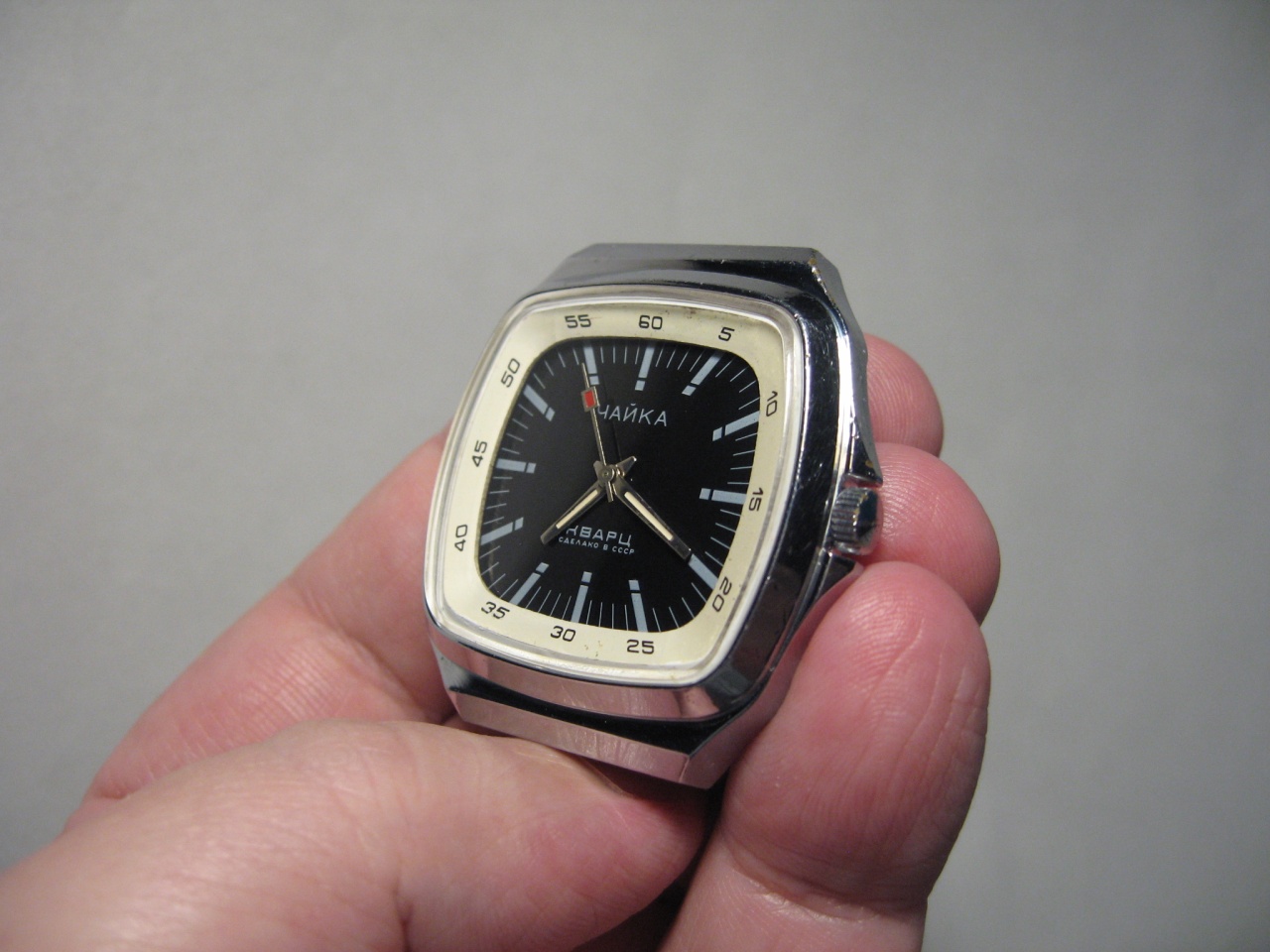

Вот такую Чайку довелось лицезреть.

Вложение 2160424 Вложение 2160425 Вложение 2160426

Её приносили в ремонт мастеру, с которым я поддерживаю дружеские отношения. Вот воспользовался моментом и заснял её на "память".

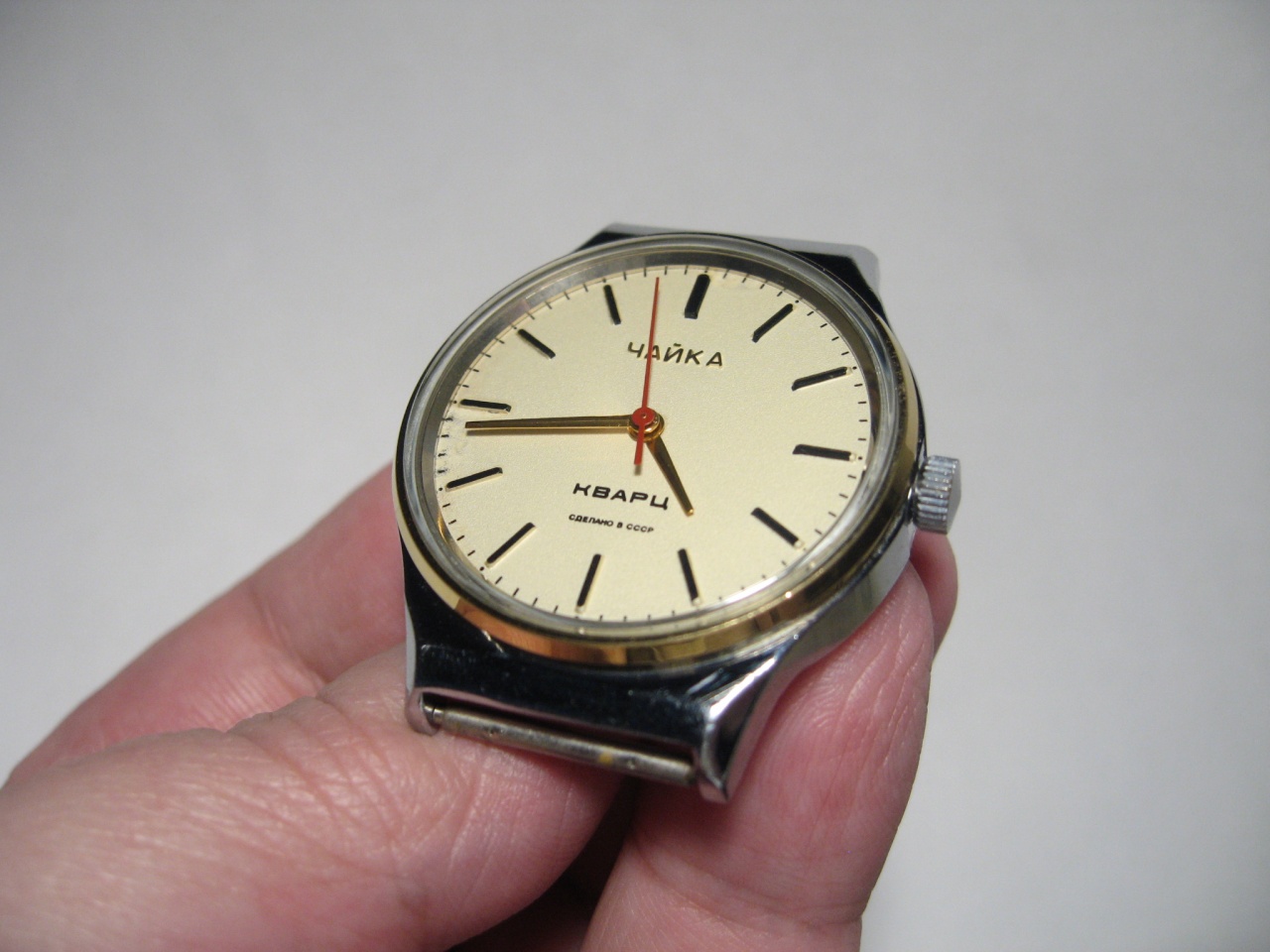

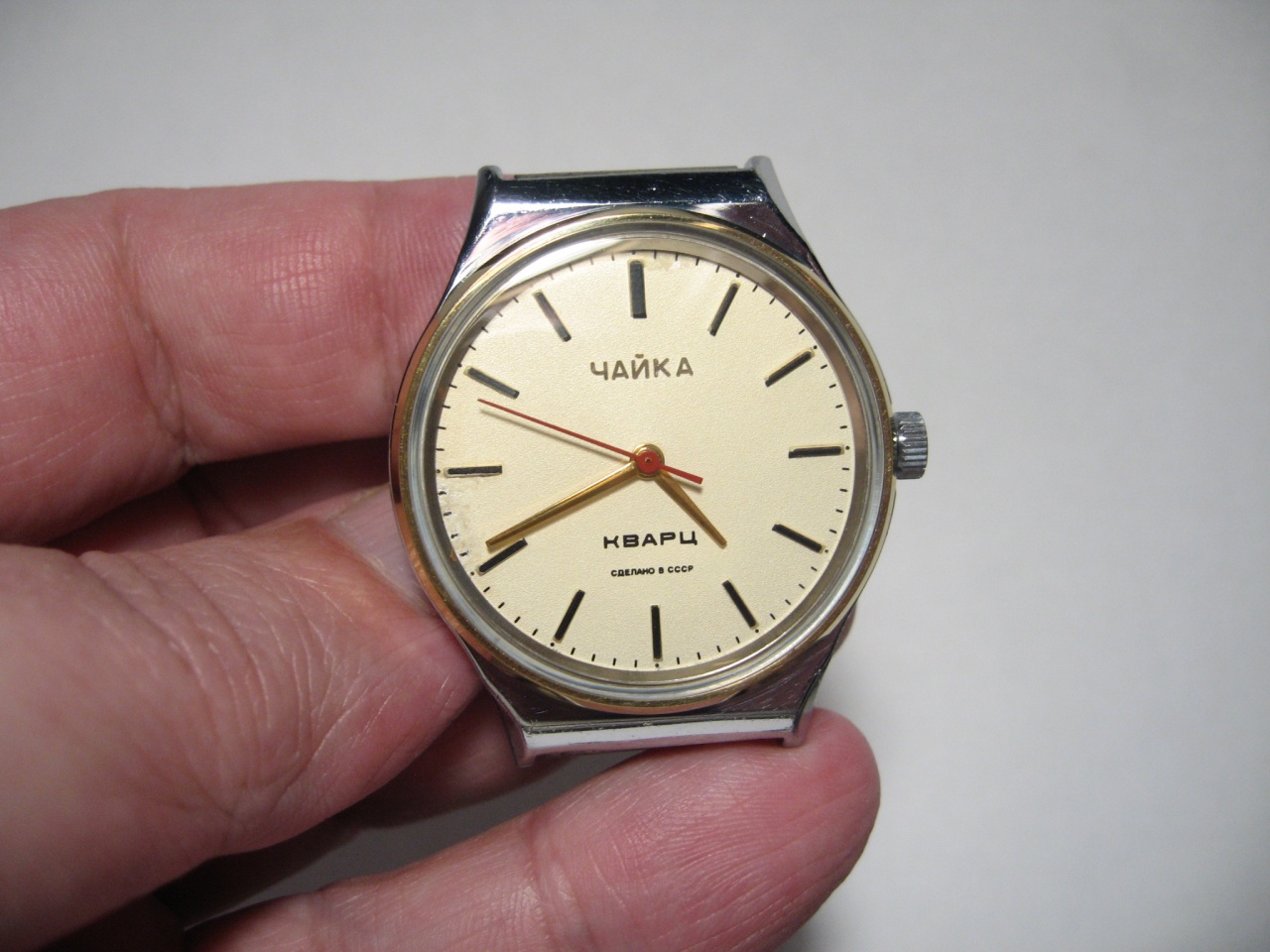

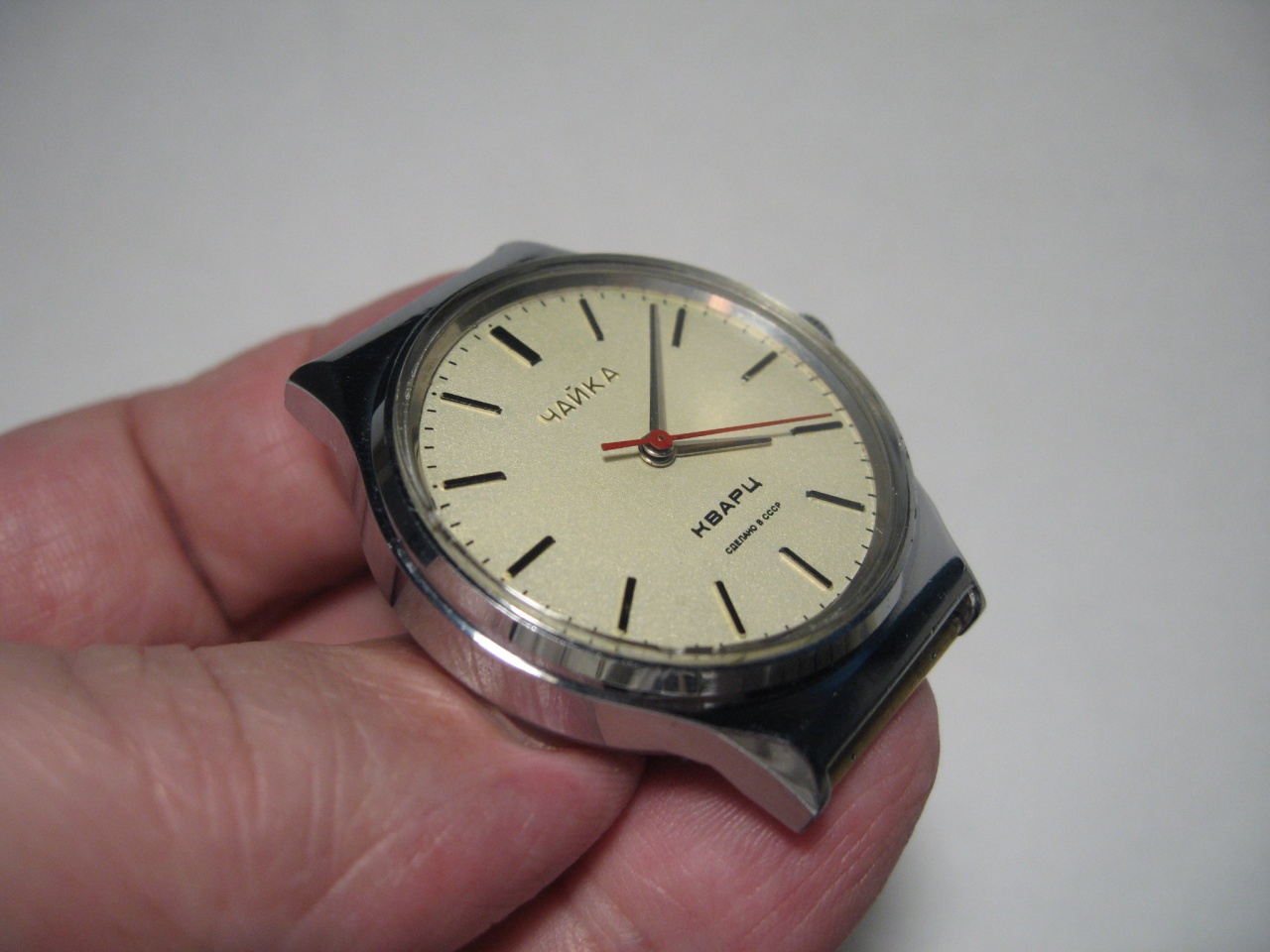

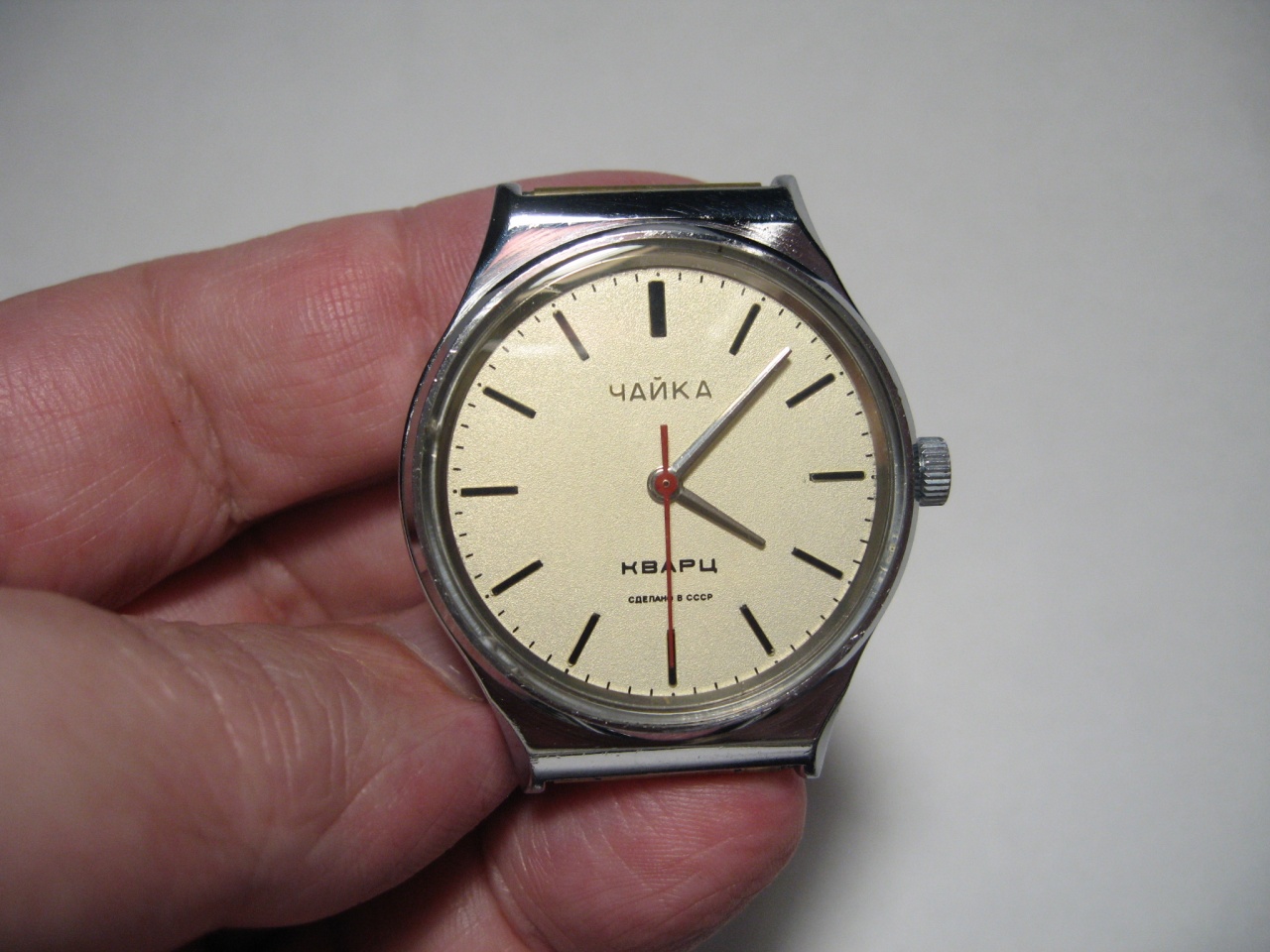

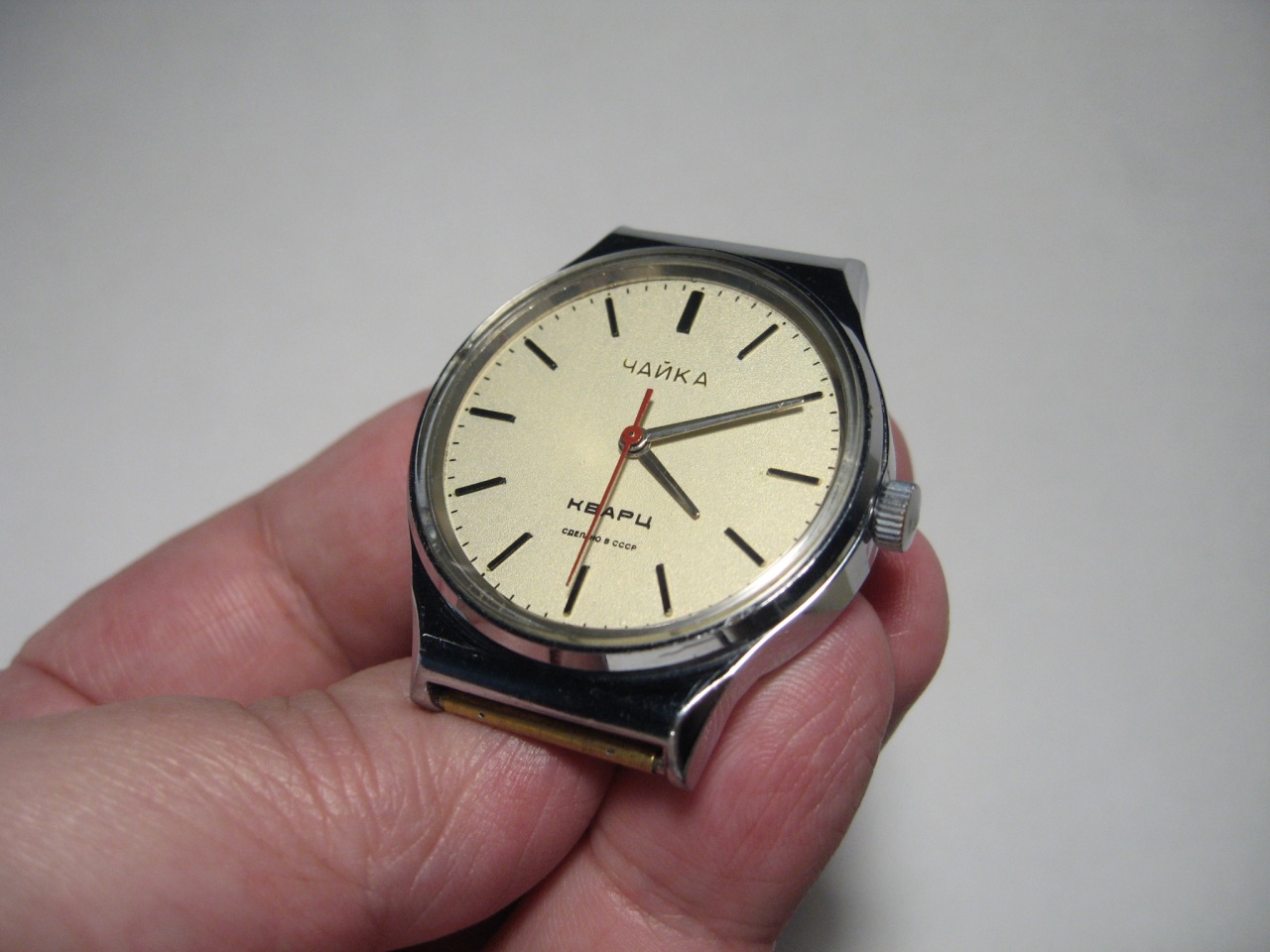

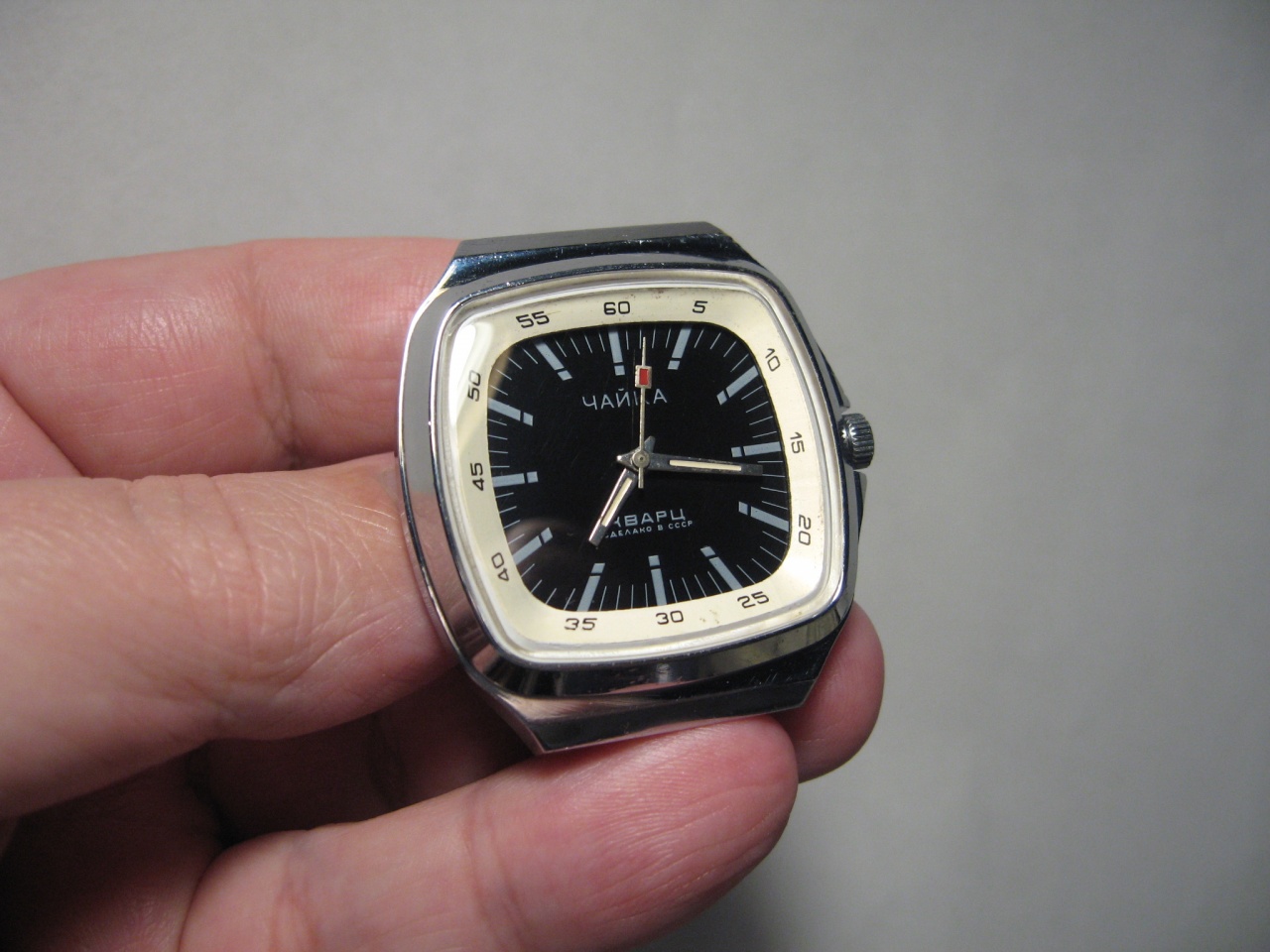

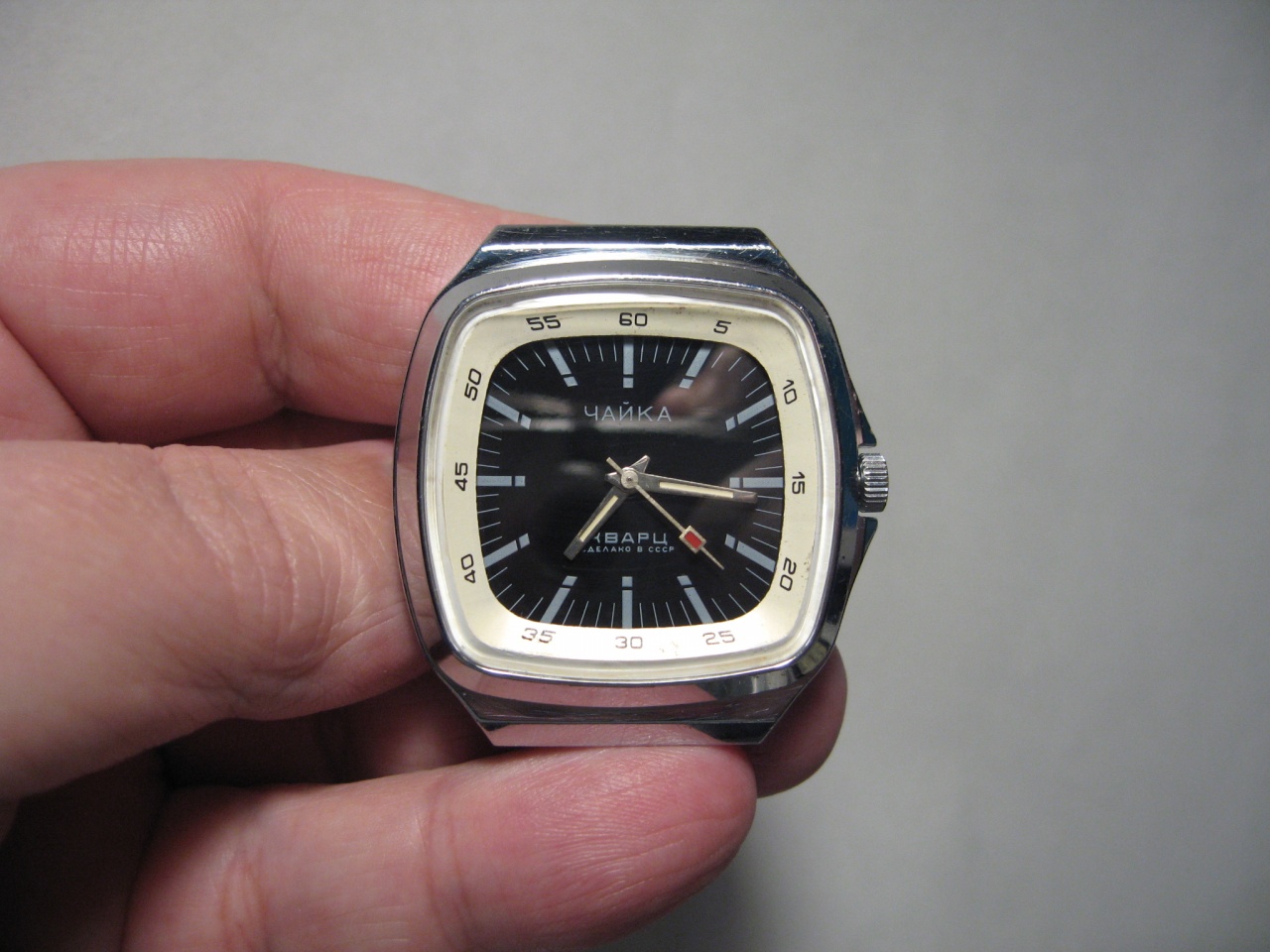

Вернул к жизни и немного освежил пару Чаек 3056. :)

Хром-версия.
Вложение 2161456 Вложение 2161457 Вложение 2161458

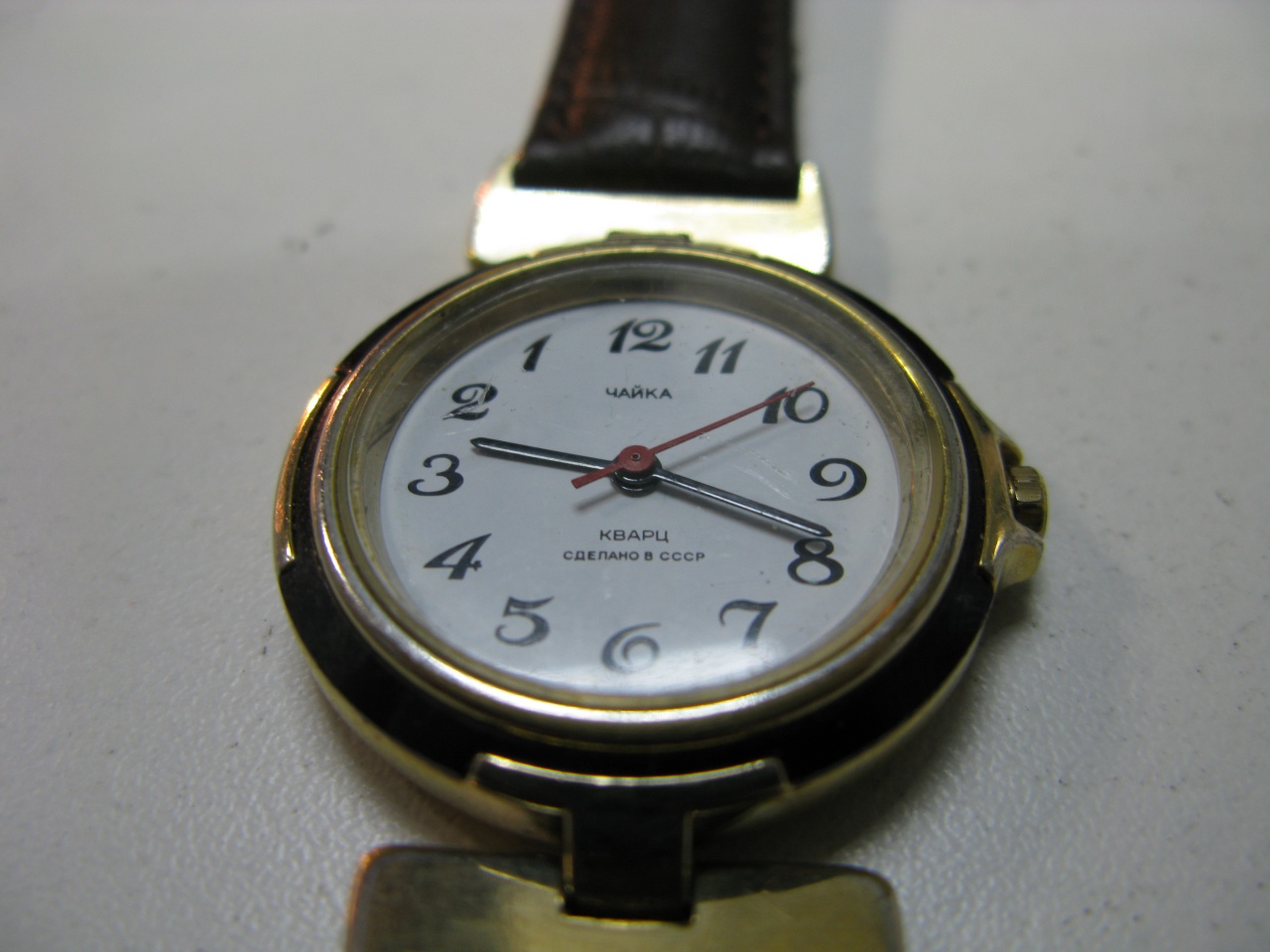

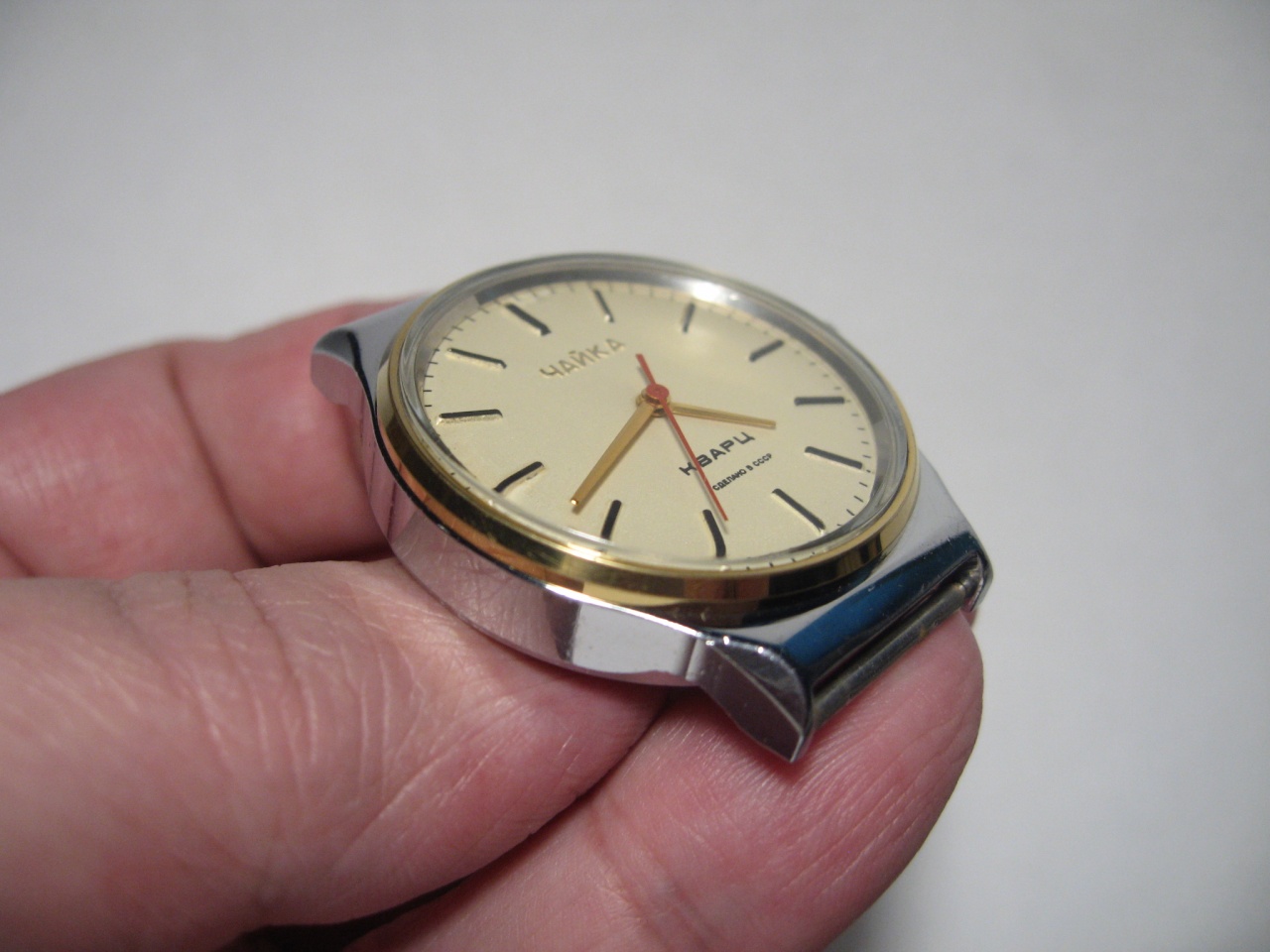

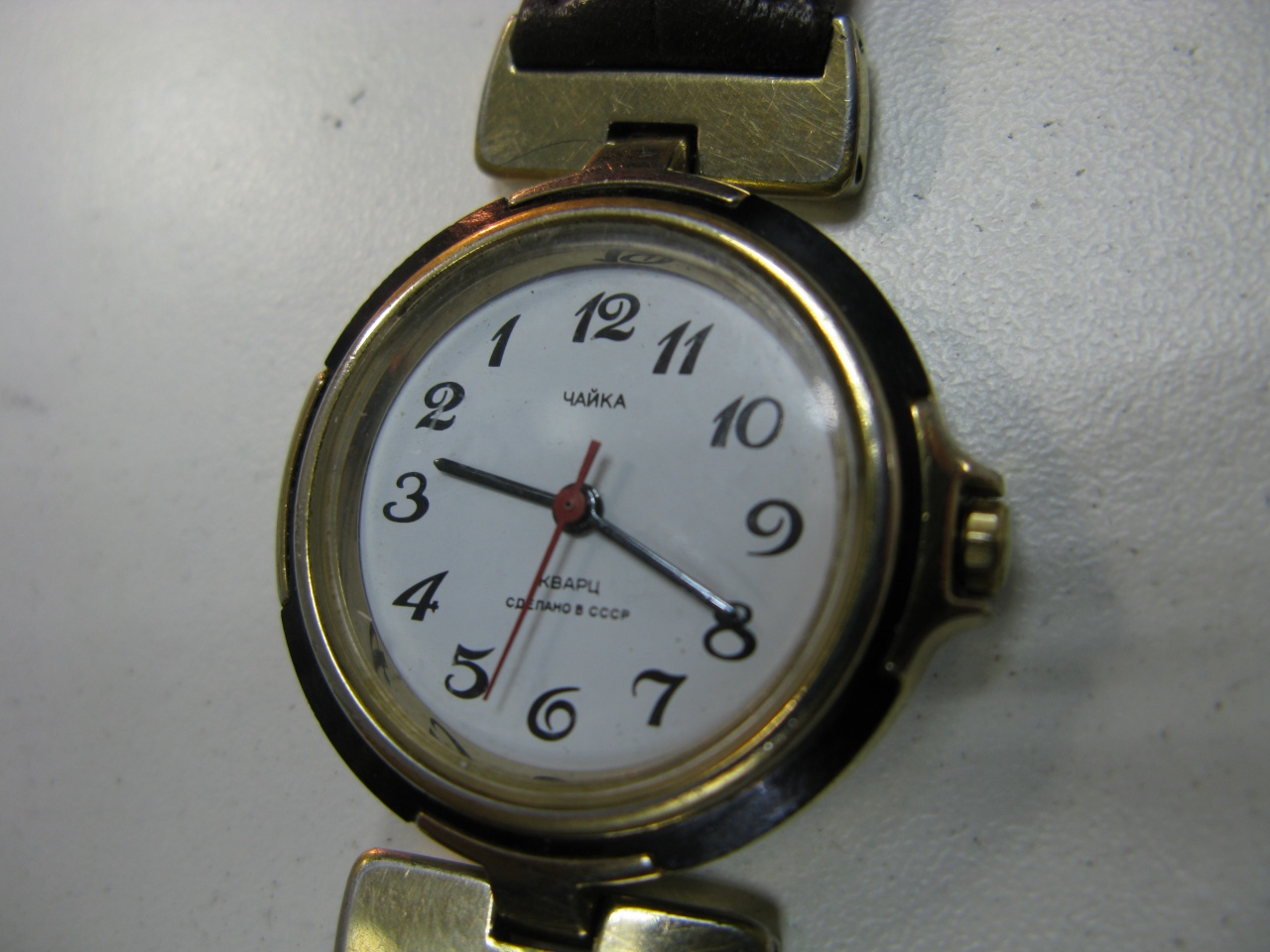

Gold-версия.
Вложение 2161459 Вложение 2161460 Вложение 2161461

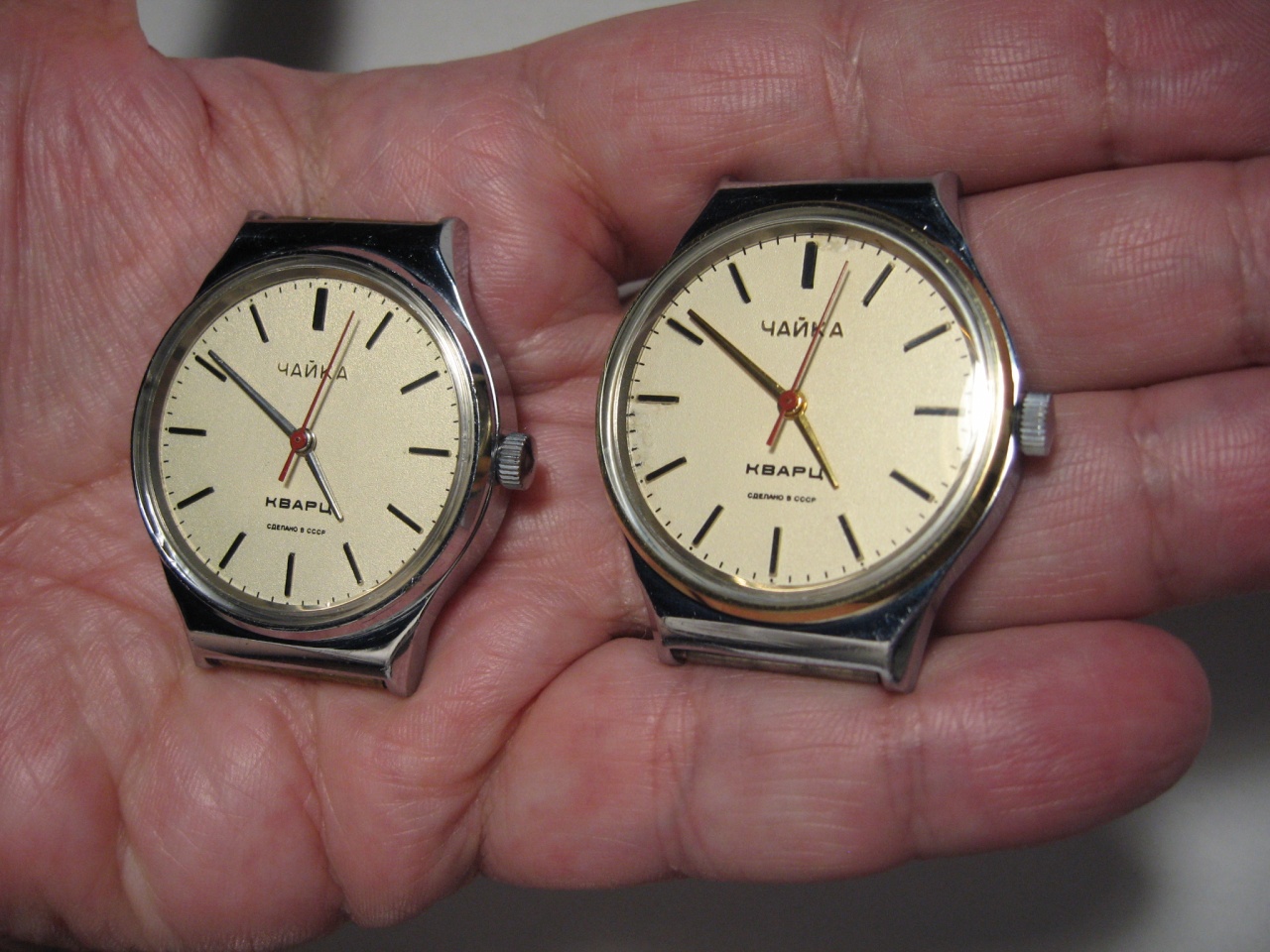

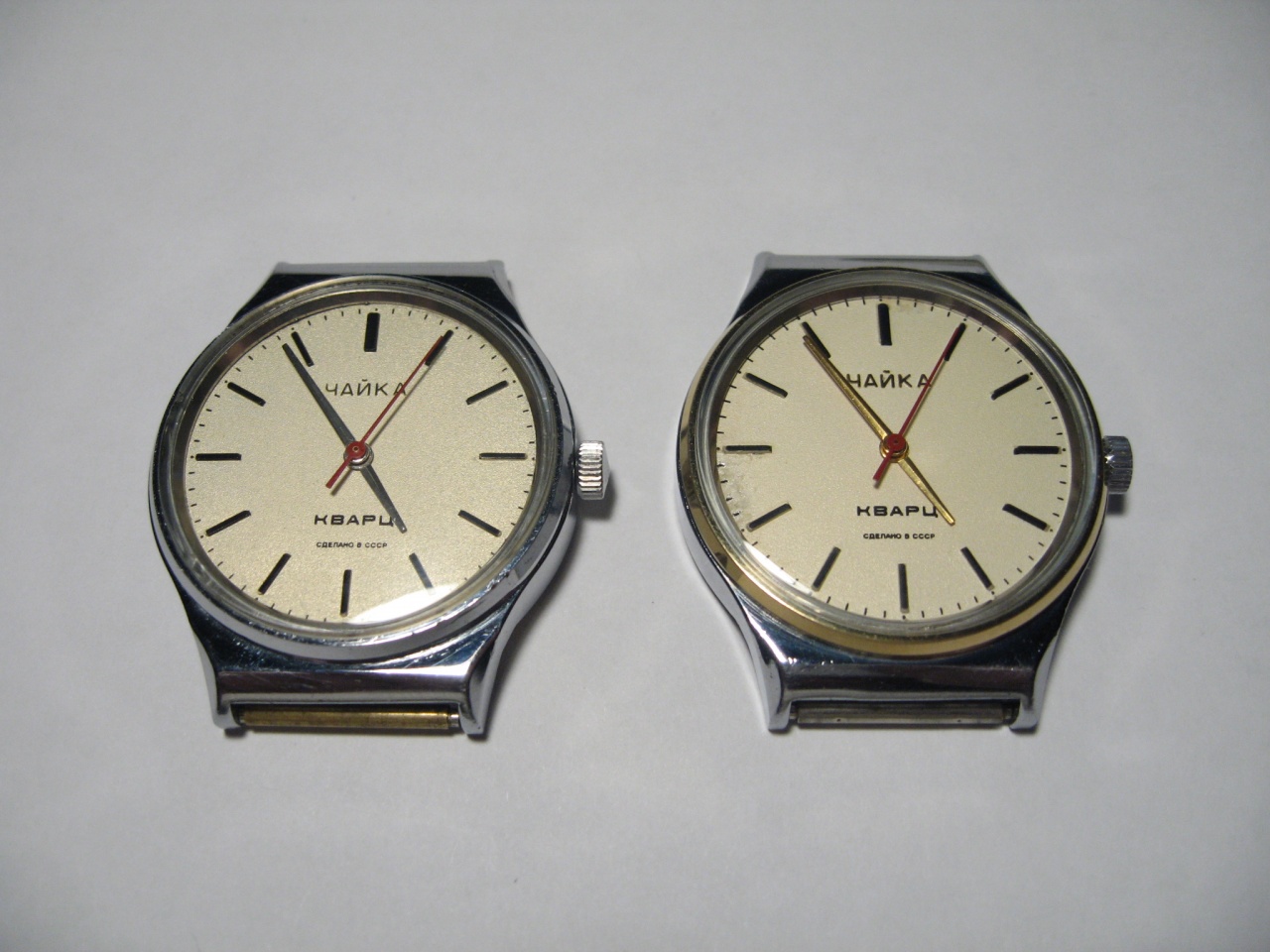

Вместе. ;)
Вложение 2161462 Вложение 2161463 Вложение 2161464

Да?

я не оригинален...

Добавились пара Чайек в коллекцию.

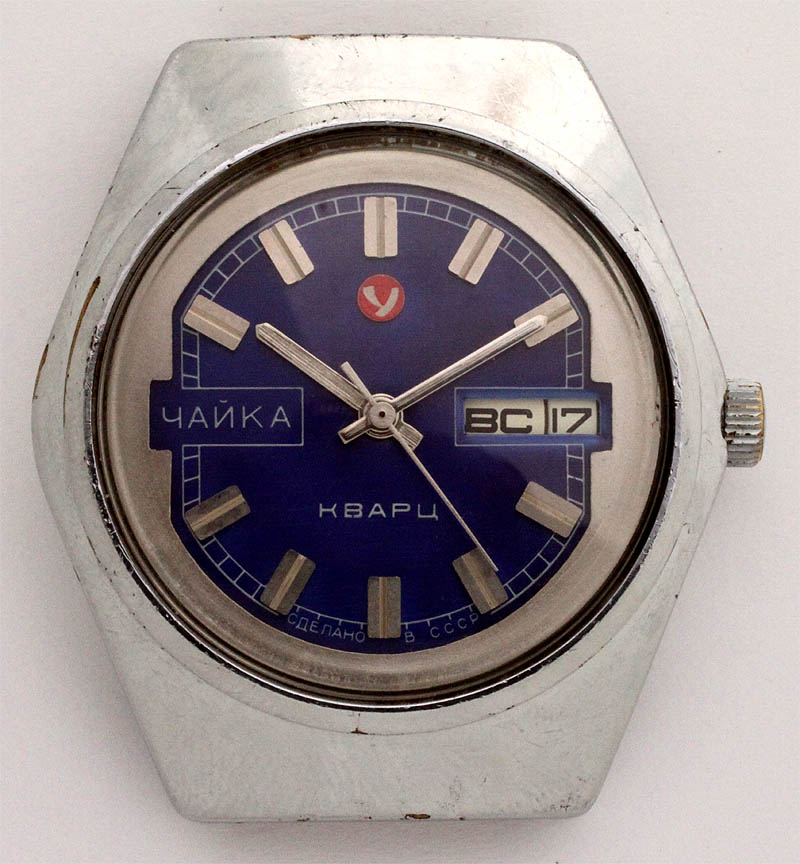

Первая - самая обычная.

http://www.horology.ru/TZ/q002.jpg

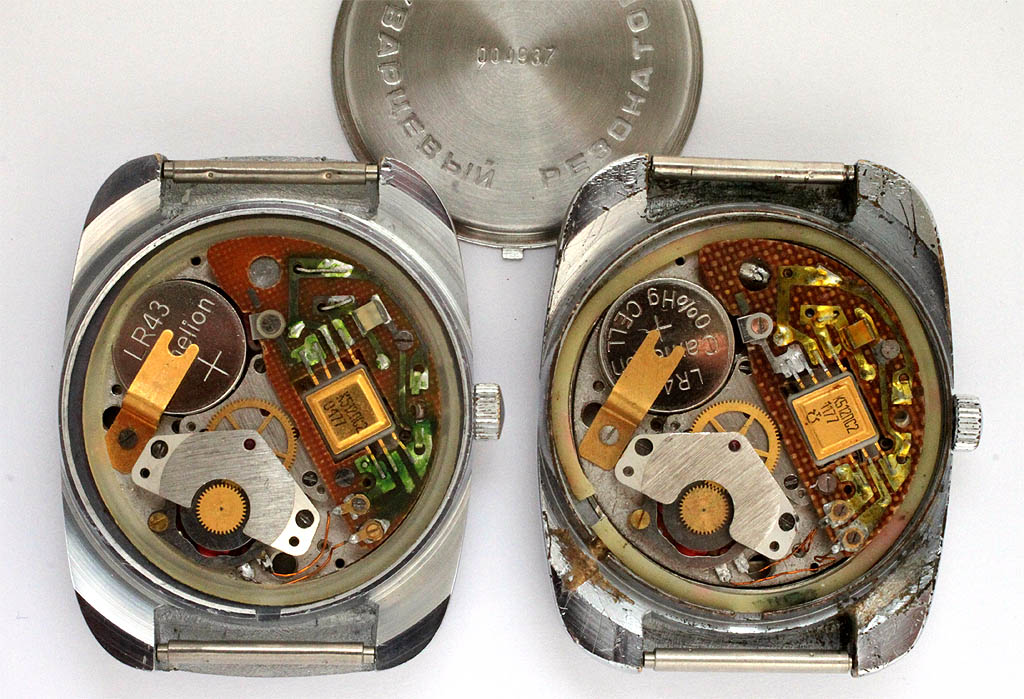

Вторая очень ранняя. Номер ниже 5000 у меня впервые. Микросхема от ноября 77 года. В коллекции есть часы со схемой от апреля 77 года, а в сети видел фото часов февраля 77 года.
Калибр отличается от более поздних. Порадовал выключатель часов - это штифт на рычаге с камнем на конце. Камень двигает контакт при выдвижении головки в перевод стрелок. При этом схема подачи импульсов на катушку механически прерывается.

http://www.horology.ru/TZ/q003.jpg

Нет, эта система работает не так. Если Вы посмотрите внимательнее, то увидите, что контакт на плате с помощью этого рычага размыкает/замыкает между собой выходы микросхемы на двигатель. В нормальном режиме эти выходы разомкнуты, а в режиме перевод стрелок замкнуты. Таким, немного корявым образом был реализован сброс секунд. Корявым потому, что, когда замыкаются выводы микросхемы, сильно возрастает потребление тока. Думаю, именно поэтому в более поздних версиях часов отказались от этого конструкторского решения.

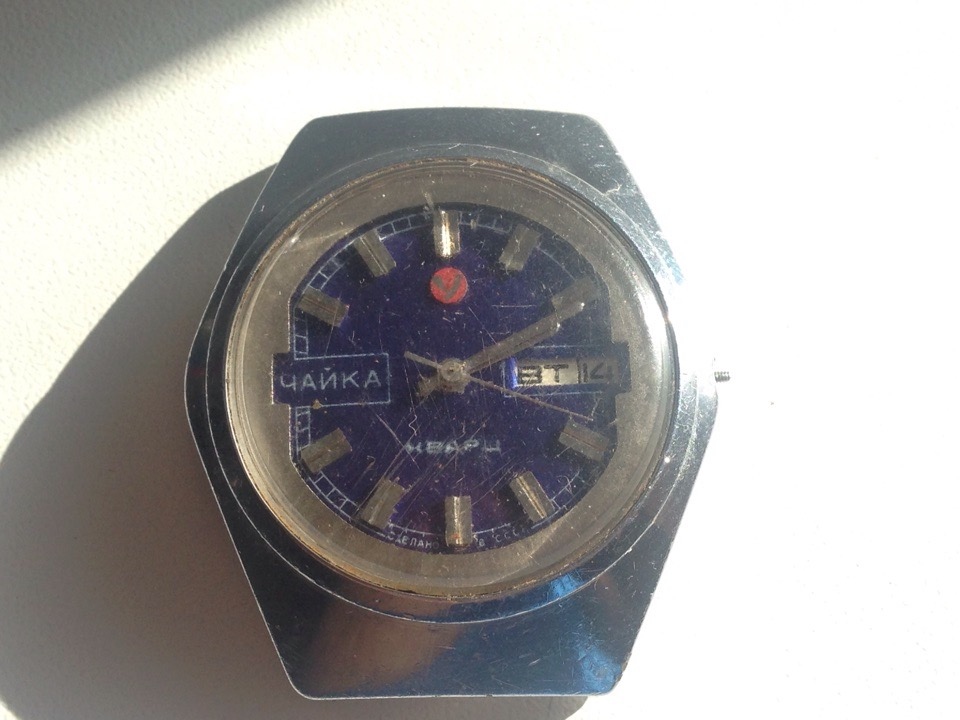

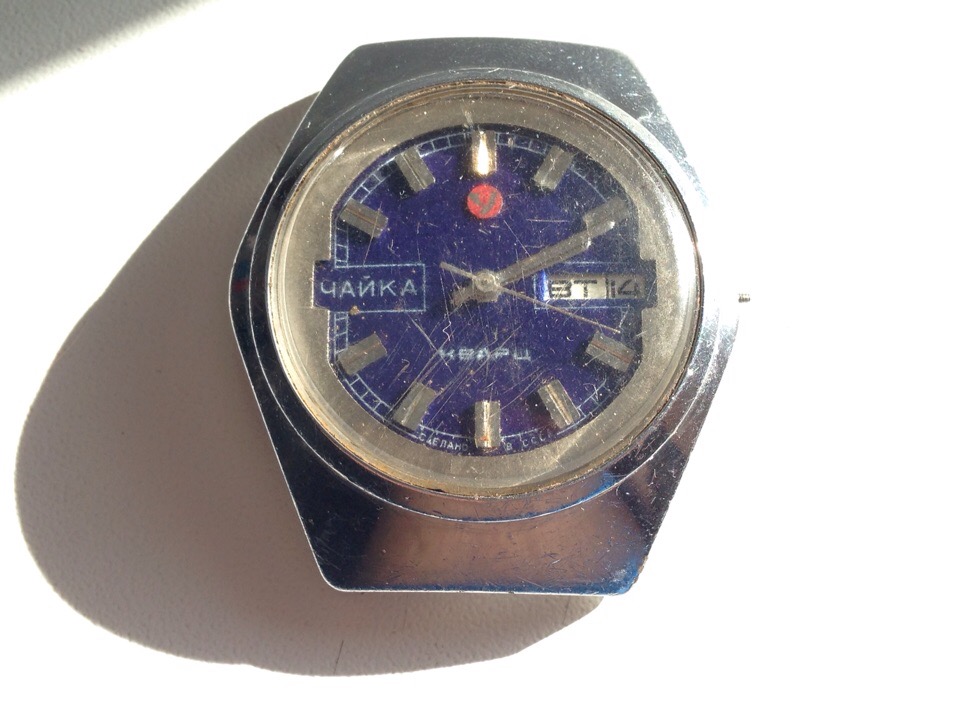

Здравствуйте, коллеги. Мне попалась вот такая синяя чайка. Поставил батарейку - шаговик дергается. Стекло в царапинах, но трещин вроде нет. Кварц не моя тема, поэтому интересует Ваше мнение по поводу ценности. Спасибо.
Вложение 2375703 Вложение 2375704 Вложение 2375705

Забрела в коллекцию Чайка. Не то, чтобы редкость, но полностью рабочая конечно явно нечастая.

http://www.horology.ru/TZ/ele474.jpg

Доброго здоровья всем! Недавно знакомый Чайку КВАРЦ мне отдал. Судя по нестабильной работе шаг мех, часам нужна чистка механизма. Шлифовать стекло не стал, выкладываю, как есть. :cool:

Да там, скорее, замена ШД нужна. Это главная проблема 3050 и 3056. Ну и сам резонатор, почти наверняка, сдох и часы спешат на 60-80 сек. в сутки.

Не на радуюсь!
Вложение 2576488

Вложение 2576489

Вложение 2576490

Ещё одна Чайка 3056 после ремонта/восстановления. ;)

Вложение 2579067 Вложение 2579068 Вложение 2579069

Крышка у этой модели интересная, никак не удается найти - огромная просто!

Андрей Бабанин,
неужели такие Чайки у вас дефицит!? :eek:
Вложение 2579179 Вложение 2579180 Вложение 2579181 Вложение 2579182

Крышку с кольцом могу выслать, не вопрос. :)
Вложение 2579189

У нас уже давно все дефицит. В 90-е все хромированные повыкидывали, а в позолоте растворили в кислоте на золото.

Давно в коллекции, не выкладывал ранее

http://www.horology.ru/TZ/chaykadouble.jpg

Сегодня удалось вдохнуть жизнь в такую Чаечку.
По маркировке на плате 81-й год.
Модель, как вижу, не редкая но, часики красивые... Буду носить.

http://forum.watch.ru/picture.php?al...ctureid=171748

Продолжают радовать...))

http://forum.watch.ru/picture.php?al...ctureid=171908

P.S.
Коллеги, может есть у кого рабочий модуль 3056 и шаговый двиг. напишите в личку, пожалуйста. Или подскажите где можно найти..
Хочу вернуть к жизни еще одни достойные часики 82-го года.:)

Если не ошибся с темой, то сюда. Перебирая шкафы нашли у жены такие вот Чайки..

https://s8.hostingkartinok.com/uploa...b0b5695797.jpg

https://s8.hostingkartinok.com/uploa...d86f9a60fb.jpg
