Вот бы посмотреть, сделайте фото пожалуйста.
Мне тоже иногда кажется что я их коллекционирую (станки и оборудование).

------- ДОБАВЛЕНО ЧЕРЕЗ 14 МИН --------

Отлично, только цапфу лучше шлифовкой доводить. Конечно чтобы выточить
подобную деталь в бормашинке нужно порядочно изловчится, зато потом на станке что угодно сделаете.
Может это пригодится:
http://forum.watch.ru/showpost.php?p...2&postcount=42

Я стараюсь,столкнулся с тем что обрезок иглы вк8 берёт с трудом поищу победит.

Добрый вечер!

Не согласен, шлифовка приводит цапфы быть овальным, если делается руками, без шлифовального приспособления.

Хорошо заточенным штихелем, из ВК6ОМ илы ВК8, вполне возможно точить цапф диаметром 8-10/100 мм. Немного тренировки поможет.

С уважением, Душан

Это в первую очередь зависит от исполнителя работы. Был на форуме мастер, который работал исключительно ручным инструментом (без шлифовального приспособления), но почему-то его оси прекрасно работают и в наручных часах не смотря на малый диаметр цапф. То, что твердые сплавы режут металл далеко не новость, зависит от твердости обрабатываемого металла.

Добрый вечер, Владимир!

Если шлифуешь руками Аркансас камнем (или чем то похожим) более чем 1-2/100 мм то действительно приводит цапфы быть овальным. Особенно если нет любого опора. По этой причине, мудрый человек изобретал Jacot токарный станок. В этом смысле, Jacot токарный станок является ручным инструментом т.е. шлифовальным приспособлением.

Это законы физике, не моя воля.

С уважением, Душан

После вот этого конкретного вопроса этот мастер больше ничего не написал:
http://forum.watch.ru/showpost.php?p...5&postcount=98
Это не в первый раз он выпадает из темы после конкретного вопроса, посмотрите внимательно на снимок по ссылке, все детали кроме минутника он сделал вручную... Да он даже не представляет о чём речь.
Вы это видели?

"Приходит глубокий старик к врачу и говорит:- у меня с женщинами ничего не получается.
Врач - сколько Вам лет?
- 80
- так что же Вы хотите?
- а вот мой сосед старше меня и говорит что постоянно занимается сексом.
Врач - откройте рот, скажите ааа, Вы тоже так можете.
- сексом заниматься?
Врач - нет говорить".
Извините Душан, мне кажется просто шутка в тему.

Добрый вечер, Дмитрий!

Это мне не мешает, даже, это здорово будет иногда посмеяться.

С уважением, Душан

Здравствуйте, Душан!

Часто вижу, как большинство заканчивает финишную обработку крайней цапфы при точении в цанге камнями, затем воронилом. По вашему это неправильно ...

Видел. Видел графики на приборе. Я не про этого мастера пишу, уважаемый uaumast давно покинул этот форум. И что вам не нравится в его работе, то что он восстановил репетир как-то по своему, да, большинство работы выполнено вручную...

Да, Юрий Александрович отличный Мастер. Очень жаль, что он покинул форум. Но будем надеяться, что он снова вернется.
Wlad, судя по постам, только Вам вечно что-то не нравится. Идет простое и спокойное обсуждение методов работы. "Методов"- во множественном числе.

Владимир,

Да, если удаление металла цапфы более 1-2/100 мм. То, что Вы часто видите у других не создает их подход правильным.

С уважением, Душан

Здравствуйте Wlad, у Вас есть причина сомневаться в моей компетенции, я ведь ответил:
Мне очень жаль, но он действительно не представляет о чём речь, не могу стерпеть ложь.
Прошу прощения у модераторов за отступление от темы.

Что Вы ждёте от меня? По срезу видно, что детали скорее всего вырезаны лазером. Пусть так, и что это как-то умаляет ценность проделанной работы.

Понимания, Wlad.
Укажите пожалуйста ссылку где он говорит о лазерной резке, если нет больше не слова о нём.
Пожалуйста, Wlad, я очень люблю эту тему, столько честного и интересного здесь можно написать, а мы обсуждаем лжецов.
Спасибо.

Бывает нужно проточить мелюзгу какую не будь, которую в руки взять страшно.
Я делаю вот такую разрезную отправку, только до того как разрезать протачиваю точно под деталь. Точку в ступенчатой цанге.

Это трибик кстати от такого Юлиса:
http://forum.watch.ru/showthread.php?t=331000
На него одевается внутренний диск календаря, если кому интересно, я размеры могу дать.

------- ДОБАВЛЕНО ЧЕРЕЗ 27 МИН --------

Это я совмещал механизм с корпусом одному уважаемому клиенту.
Там к стати пружину узкую пришлось шлифовать, тонкий механизм.
https://www.youtube.com/watch?v=Z9iu...ature=youtu.be

брал в инете или в живом магазине? если в инене, можно ссылочку?
если в живом, можно точное название "ножа", производитель, фото упаковки?

Так и назывался,цена 50 р за штуку,без производителя,без упаковки просто на витрине где балеринки лежали было три вида ножей купил самые длинные.Брал в живом инструментальном магазине,"Левша" вроде.

Добрый день, Дмитрий !

Это можно делать используя обычных цанги и просто устройство именем, "Stepping Device" (? слово по Русски). На рабочем концу имеет отверстие для поместить наконечники разных диаметров чтобы надежно могло держат заготовок любого диаметра.

Конечно, устройство можно легко сделать самому.

С уважением, Душан

http://forum.watch.ru/attachment.php...1&d=1465922538

http://forum.watch.ru/attachment.php...1&d=1465922538

http://forum.watch.ru/attachment.php...1&d=1465922538

http://forum.watch.ru/attachment.php...1&d=1465922538

А ещё можно таким способом заломанный вал из резьбовой головки высверлить. Преимущество в том, что можно закрепить деталь с высокой соосностью.

Вложение 1433325Вот источник практически бесплатного твердосплава.

Я с таким устройством не знаком, как выглядят наконечники, и как закрепляется заготовка?
Спасибо.

Добрый вечер!

Это американское изобретение, не часто увидишь в Европе.

Заготовка крепится в нормальных цанги, устройство используется для установки глубины заготовке в цанге. Наконечники на конус, отобраны наконечник надо быть чуть меньшим чем диаметр заготовке. Глубина определяется закручиванием стержня, который крепится в шпиндель и проходит через его.

С уважением, Душан

http://forum.watch.ru/attachment.php...1&d=1466028195

Похоже на устройство цанги для камней "jewel collet", только по всей видимости с более универсальным применением.

За счёт чего держится деталь, наконечник рвзрезной, как цанга?

Нет, деталь крепится в обчыной цанге. Данное приспособление только ограничает точно сколько деталь может воидти в цангу. Как дно для цанги. Может оно полезное если нужно сделать большое количество одинаковых деталей при помощи супорта?

Добрый день, Дмитрий!

Данное приспособление является полезным для всех мелочи которых трудно поместить в цанге. Польза находится в их способе точно ограничивать глубину зажима обычных цанги. Особенно полезно при изготовлении бушонов для камней, вместо использования специальных ступеных цанги (step chuck), или вспомогательных цанги (sub-chuck).

Конечно, всех приспособлений можно пользовать для работе с суппортом, или без.

С уважением, Душан

http://forum.watch.ru/attachment.php...1&d=1466169012

http://forum.watch.ru/attachment.php...1&d=1466171168

http://forum.watch.ru/attachment.php...1&d=1466168518

http://forum.watch.ru/attachment.php...1&d=1466168332

http://forum.watch.ru/attachment.php...1&d=1466168332

Вот, еще один пример как можно использовать вспомогательных цанги, кроме работы с камнями.

Для это применение цанги нужно слегка модифицировать, и использовать без внутреннее часты.

С уважением, Душан

http://forum.watch.ru/attachment.php...1&d=1466176838

Привет!
Уверен,будет полезно.

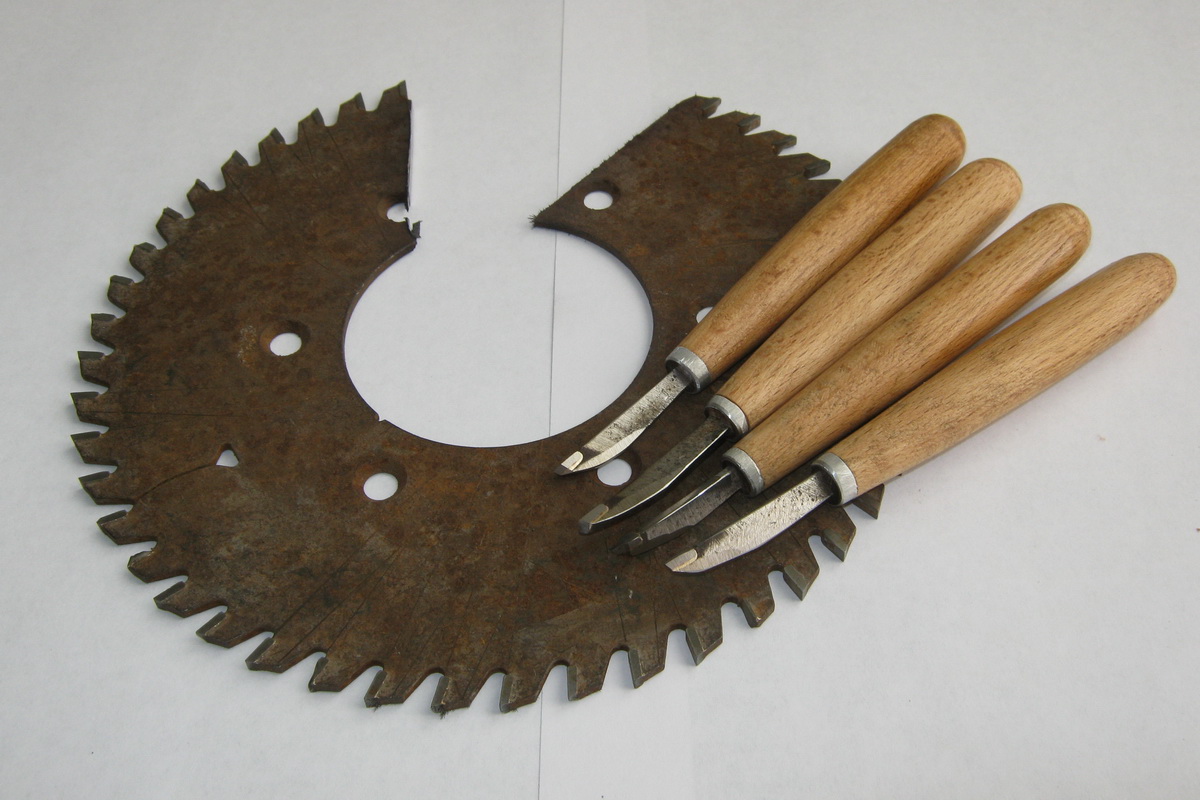

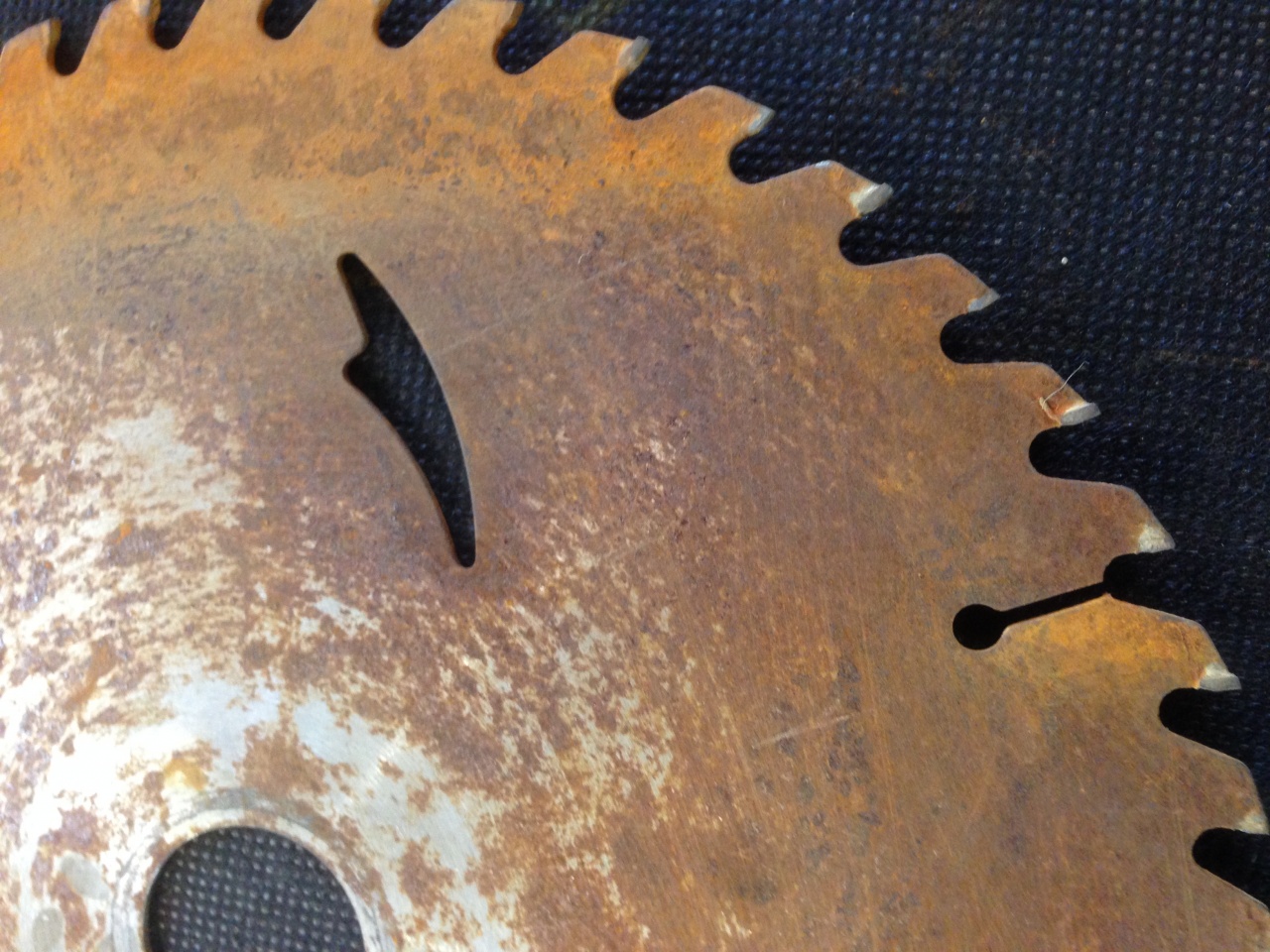

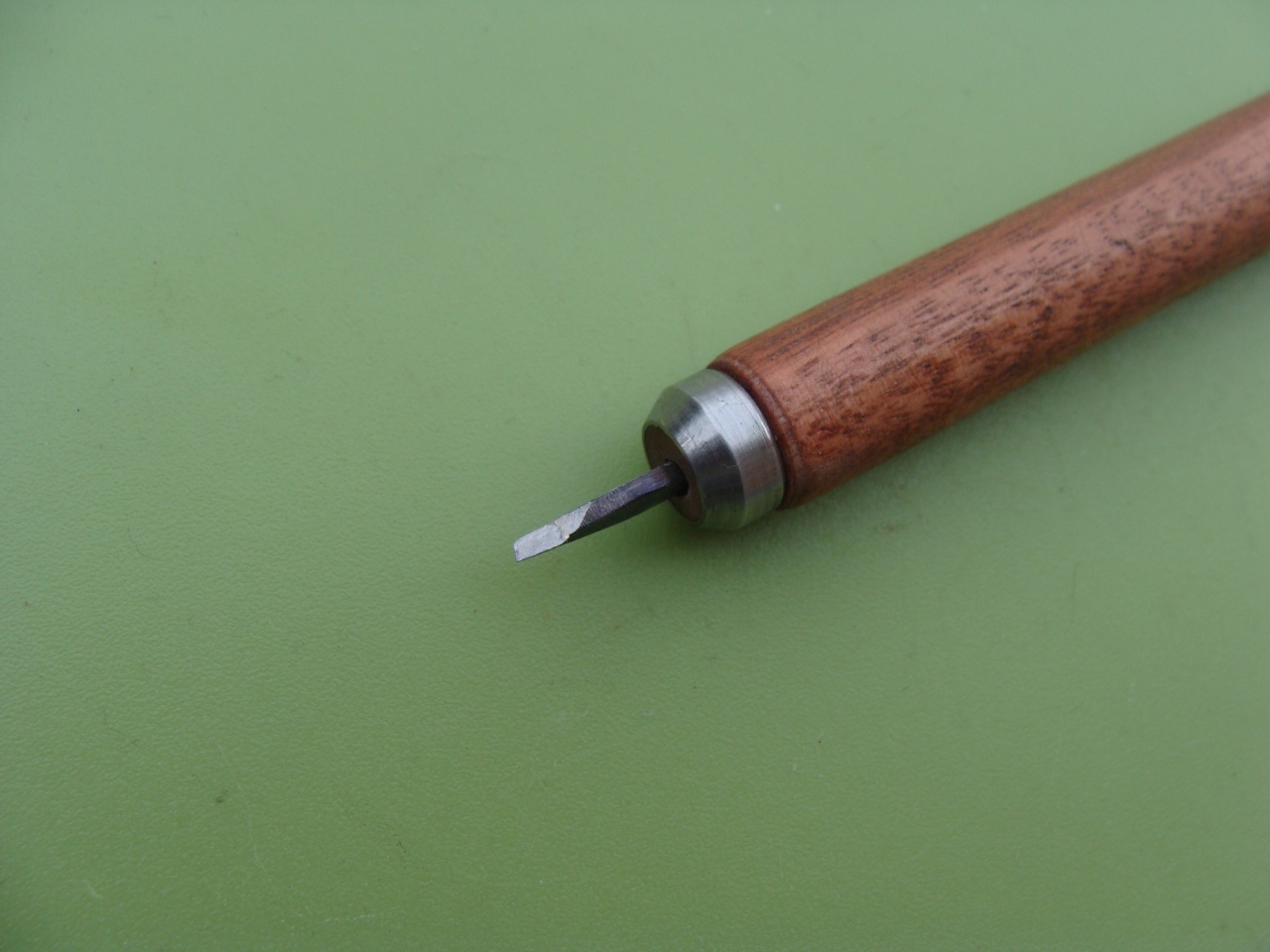

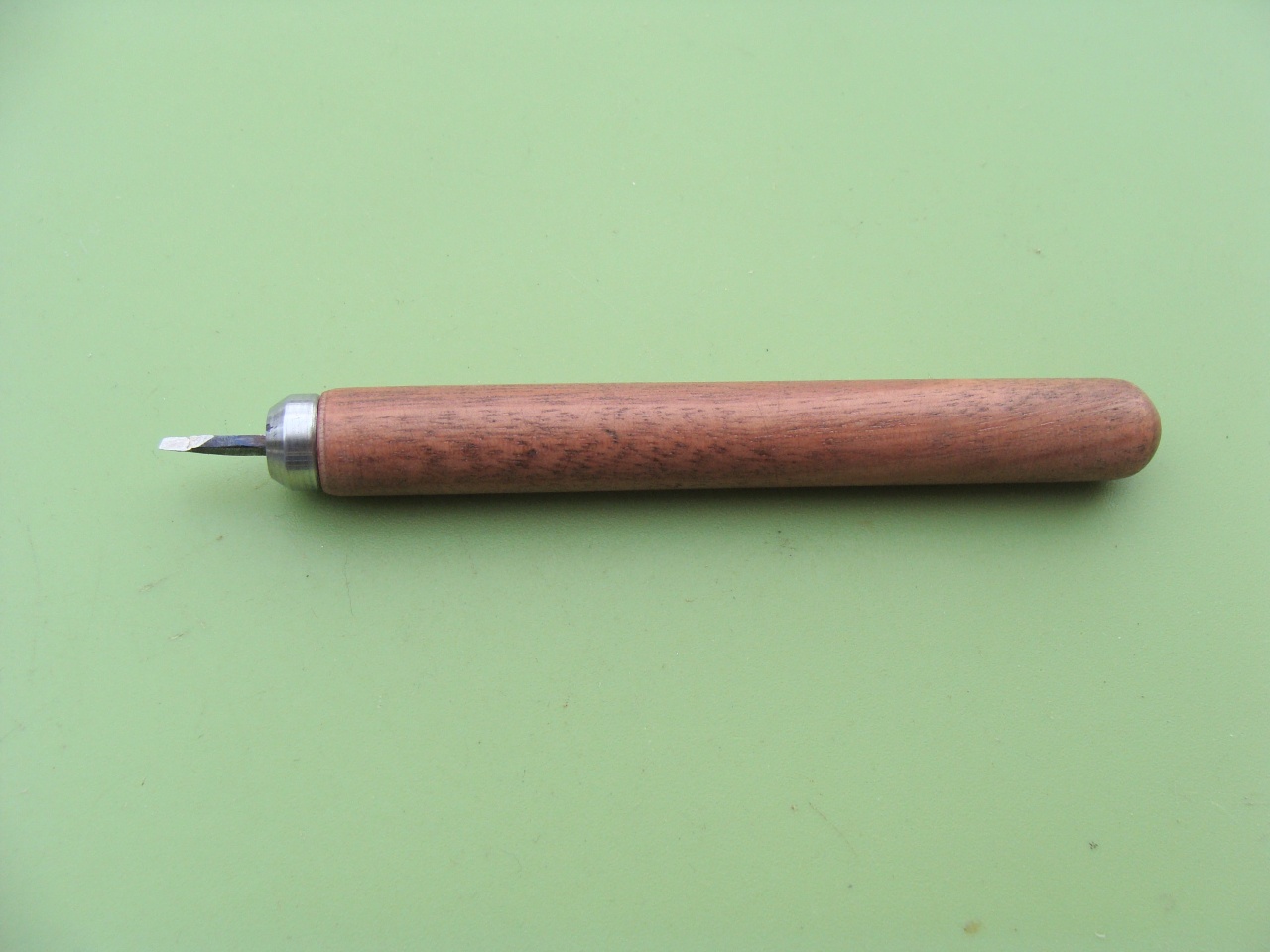

Изготовить резец можно из отжившей дисковой пилы с победитовыми напайками режущих кромок.Причем там они чередуются левые с правыми.Отрезаем полосу ,содержащую зуб (напайку),формируем квадрат,или как у меня 2х2.5мм. Можно довести до нужных углов заточки.
Вложение 1447213
Вложение 1447214
Вложение 1447215

Добрый вечер!

Идея уже пользуется, эта тема сообщение #100, нажмите здесь.

С уважением, Душан

Вопрос - какой етот диск. Обычно продаются такие для резания дерева или алюминия. Резцы из такого твердосплава будут ли резать хорошо синюю сталь?

Привет!
Это и есть диски для резания дерева и алюминия. Там карбид вольфрама.Синюю сталь режут очень хорошо,при условии хорошей заправки режущей кромки.И при этом очень долговечные.

А почему я спрашиваю - карбиды Вольфрама бывают разные. Когда-то я попробовал точить при помощи резцов из обычного китайского сверла для бетона, еще из диска для машинки для резания теракоты, и мне не понравилось - очень легко отламывалась вершинка и при работы и при заточки. А вот например из сверла для стекла получалось намного лучше. А сейчас работаю почти только с такими :

Добрый день!

Вопрос не только в твердости сплава, но в устойчивости к ударам, которые является в функцией количества кобальта и размеры зернистости состава сплава. Таблица с характеристиками твердых сплавов вольфрама, нажмите здесь.

Если можно приобрести титан-вольфрамовой сплав, он лучше будет подходить, например Т30К4, сплав предназначен для чистовое точение с малым сечением среза; нарезание резьбы и развертывание отверстий при обработке незакаленных и закаленных углеродистых сталей.

С уважением, Душан

Вот, добавляю, таблица для сравнения твердых сплавов с иностранным по стандарту ISO.

С уважением, Душан

http://forum.watch.ru/attachment.php...1&d=1467128423

Привет!
Точно ,что за марка на этих дисках, я сказать не могу ,но думая что то около ВК6-ВК8. Штихель,который я показал конечно не засчитан на большие нагрузки,хотя бы из за своего малого сечения.
Невен, возможно ,что выкрашивается при заточке из за неверного абразива.
Я точу свои вот таким:
https://bndabrasives.co.uk/norton-ne...FSco0wod9lUPrg
Сам диск изнашивается быстрее чем ,например ,серый карборундовый но результат на много лучше.

Думаю нет), извините дилетанта))

Резцы лучше из эльбора , сейчас очень много всяких составов: хрупких и не очень. Режут "каленку" как масло) . Алмаз их точит.

------- ДОБАВЛЕНО ЧЕРЕЗ 12 МИН --------

И что такое :Блю стил??? У9-10 закаленную и нормализованную до темно синего цвета( по книгам нужно до соломенного)
до оси твердосплавом разрезать очень сомнительно..)
Наверное у них( китайцев) новая структура металла: и точится и жесткость)
Я честно не знаю..без обид.


С уважением.

Добрый вечер!

Я должен не согласиться.

Сталь отпущена до соломенного цвета используется для изготовление резцов и для разных режущих инструментов. Сталь отпущена до синего цвета используется для изготовления осей баланса, и очень легко точится с штихелем из твердого сплава, например ВК6-ОМ, ВК8 итд.

С уважением, Душан

http://forum.watch.ru/attachment.php...1&d=1467156156

Эльбор все равно лучше.

Не вижу в чем разница 280-285 и 290 градусов по Цельсию, сталь будет немного более твердой, и чуть более хрупкой если отпущена на 280-285 градусов. По моему, более подходит для точить между центрами. Кстати, с той же штихелем, можно точить советские осей как я уже сказал. Когда их надо было заменить я отрезал их нижнюю часть без проблемы.

С уважением, Душан

http://forum.watch.ru/attachment.php...1&d=1467159932

Я могу потвердить, что всякие заводские закаленные оси для баланса и трибы возможно нормально точить при помощи твердосплавных резцов.
Так как не было возможно узнать из какого типа и марки твердого сплава были сделаны изделия, что я пытался использовать в качестве резцов, я изпробовал и установил, что некоторые подходят, а некоторые - нет. И по моему у тех, которые не подходят, скорее всего недостает устойчивость к поломки, а не твердость или износостойкость. Поетому я задал свой вопрос...
Как уже сказал, мне понравились вот такие твердосплавные сверла и я их использую в качестве резцов. У них форма подходящая. Они хорошо заточиваются при помощи мелькозернистого альмазного кружка на дремеле. Закаленную сталь точат без нарекании. Конечно нужно быть осторожным чтобы не сломать вершинку, но если такое часто случается, ето скорее не недостаток резца, а отсуствие достаточного опыта токаря.
