Цитата:

Сообщение от BobbyS (Сообщение 5487061)

Афигеть цены!!!

Ага, блин- месячная з/п за часы! P.S. Еще и хрен достанешь!

А история часов то всего ничего, короткая. Шли сквозь тернии и всё внезапно закончилось в 90-е.

Задали вопрос по времени и месту создания и выпуска часов 3049. Постараюсь ответить развернуто.

Прежде всего 3049 - это кодировка из общечасового классификатора, как часы Победа 2602, к примеру. 3049 выбивается из общего принципа маркировки ввиду своего раннего появления. 30 - это диаметр модуля, 49 - порядковый номер в классификаторе. Ближние наработки 3045, 3048, 3050, 3051 Остальные электроники уже имели не номер 49 или 51, а имели диапазон с 350 до 400.
Интересно, что стандартные модули Электроники Б602, которые кличут 3049 имеют диаметр 32 мм, что делало бы правильной маркировку 3249. Но модуль 3049 одинаков по диаметру с модулем 3051. Если знать вопрос глубже, то становиться понятным, что кодировку 3049 носили еще модули часов Секунда. Они имели диаметр как раз 30 мм.
И это верно. 49 - это функционал часов, как 350 или 351. 49 - это часы минуты в 24 -м формате с мигающим двоеточием, сами часы с тремя утопленными кнопками. Часы Секунда идеально соответствуют этим условиям.
Первые образцы Секунды были собраны 3 августа 1973 года, поэтому дату начала производства 3049 можно установить точно. За место борются Пульсар и Транзистор. Каждый завод считает, что это происходило у них. Я склонен считать, что дело происходило на Пульсаре в Москве.
Когда стали появляться рабочие образцы 3049 на ЦИЖ-2 я не знаю, но наиболее ранние детали часов маркированы октябрем 1974 года, опытные образцы этих часов к этому времени вовсю выпускали, а более менее мелкосерийное производство стартовало в январе 1975 года, хотя я склонен считать, что возможно к
апрелю, ибо в апреле на часы появилась оптовая и розничная цена. Часы выпускались естественно в Минске.
И наконец последнее поколение 3049 на ЦИЖ-6 стали выпускать с 11 марта 1976 года. Когда появились опытные образцы одноплатных 3049 мне неизвестно, но существенно ранее, где-то в 1975 году, по крайней мере наиболее ранние попавшиеся мне пауки датированы октябрем 1975 года, но это уже в серийных часах. Самый ранний мне известный дисплей, аналогичный ЦИЖ-6, датирован аж маем 1975 года. Поэтому проектирование часов осуществлялось точно в этом промежутке с мая по октябрь 1975 года.
Часов первого выпуска на ЦИЖ-2 выпущено не менее 40 тысяч штук с учетом разных опытных часов
Часов второго выпуска на ЦИЖ-6 выпущено более 1, 09 млн штук. Трудность подсчета объясняется тем, что некоторое время одномоментно выпускались часы с двумя независимыми нумерациями. Вторая нумерация шла примерно с января 1977 по март 1978 года, и возможно это прибавит еще порядка 400 тыс часов, что увеличит общий объем выпущенных 3049 на ЦИЖ-6 до полутора миллионов штук. Выпуск часов закончился ориентировочно в 1979 году, возможно в марте, если месячный план по выпуску часов не снижался. За 1979 год выпущено всего около 150 тысяч часов 3049. Производство модулей для сервисных организаций продолжалось как минимум до середины 1980 года, а компоненты выпускались и в 1983 году.
Уже к 1978 году часы считались морально устаревшими, они не попадали в рекламу. Вместо них на глянцевых страницах красовались Б6-202, Б6-203 и Б6-204, выпуск которых стартовал в течение 1977 года.

Очень интересная тема. У самого Электроника--1 с авито. корпус был не очень, на форуме купил новый корпус с хранения (правда, с одной кнопкой) которая отвечает за часы и минуты, поэтому я остался без даты. Наверно был такой вариант электроники, или какой брак - не знаю. На фото - справа с одной кнопкой. Вставил начинку от бу часиков в новый корпус.

Новый вид, это новый вид. приятно носить на руке часы-ровесники без винтажных царапин. При этом обошлось бюджетно по сравнению с часами NOS.

..и маленькая шутливая альтернативная история создания часов.

Вам попался нечастый корпус от Электроники 1-09 или 26369.
У меня есть некоторое количество работающих часов с тремя кнопками, созданные ориентировочно в середине 80-х годов.
http://forum.watch.ru/showpost.php?p...&postcount=695
http://forum.watch.ru/showpost.php?p...&postcount=698
http://forum.watch.ru/showthread.php?t=260570&page=16

Эфир 12 октября 1979

С 18й секунды хорошо видны модели часов и их цена в 1979 году.

[media]https://www.youtube.com/watch?v=KlzLlJLAUpU[/media]

Немного подробнее о создании 3049

"Поле-2" Разработка конструкции и технологии изготовления электронных наручных часов с жидкокристаллическим индикатором на эффекте поля.
Утв. 15.08.74 г В.Болдырев (Эдуард Петрович Калошкин, Лев Николаевич Цуканов, Владислав Павлович Ключников)
Аналоги: "Teletime" Gruen (США), "Swissonic 2000" Ebauches (Швейцария)
"Seiko-Quartz" Seiko (Япония).
Особенности: Более низкое питающее напряжение ЖКИ, выше контраст ЖКИ.
Основные узлы ЭНЧ "Электроника Б6-02"
кварцевый генератор на КМОП инверторе (32768Гц)
КМОП БИС делитель частоты
КМОП БИС счетная схема, осуществляющая счет времени и управляющая показаниями индикатора.
- ЖКИ типа ИЖК-1 (А13.001.010 Вр. ТУ или Я50.032.001 Вр. ТУ) U раб=4,0-5,0В, f=64Гц, I потребления <= 1,5 мкА
- Повышающий преобразователь напряжения ( - 4,7В), КПД=40-50% (2 шт КД522А-Б и 2 шт С=6800пф)
- Два элемента РЦ31С
Конструкция электронного блока
- стакан Я58.210.106
- вкладыш Я57.840.007
- плата преобразователя Я57.102.021 (плата индикации)
(БИС2 счетная схема и ЖКИ преобразователь) стеклотекстолит СФ2-50-0,8 ГОСТ 10316-70 фольгированный с 2х сторон
- плата генератора Я57.102.022
(резонатор РВ-72, триммер КТ4-246, конденсаторы к10-176, БИС-1)
стеклотекстолит СФ2-50-0,8 фольгированный с 1ой стороны
Конструкция корпуса
- стекло (силикатное или органическое)
- маска (служит прижимом при установке индикатора, 4 винта)
Латунная, обработка методом химического тонирования.
Техпроцесс сборки ЭНЧ:
Подготовительные операции: проверка и обработка плат, формовка, обрезка и облуживание БИС (в таре-спутнице)
Сборка платы генератора: маркировка платы, пайка резисторов и перемычек, монтаж конденсаторов, пайка микросхемы, проверка функций настройка частоты генератора.
Сборка платы индикации: обработка платы и проверка на токи утечки, монтаж диодов и конденсаторов, пайка БИС-2, пайка контактов (Я57.683.003, Я57.683.004); проверка сборки и функционирования.
Сборка электронного блока: сборка плат в стакан (вкладыш Я57.840.007, стакан Я58.210.106), установка резонатора и пайка выводов; установка индикатораи прижимов Я57.059.002; проверка на функционирование; посадка в корпус; контроль частоты, установка времени; испытания, выдержка (45 суток в цехе); упаковка.
Испытания ЭНЧ: на соответствие ГОСТ 16962-71 ИЭТ. механические и климатические воздействия; ГОСТ 18725-73 "Микросхемы интегральные для устройств широкого применения".
"Поле-I" "Разработка конструкции и технологии изготовления К/МОП БИС управления индикатором на эффекте поля"
Утв. 15. XI. 74 г В.Болдырев (Л.Н. Цуканов, Черных).
Индикатор на эффекте поля взамен индикатора на эффекте динамического рассеяния (увеличение долговечности индикатора). По сравнению с темой "Секунда-1" часть схемы делителя с к=2^6 перенесена на кристалл счетчика дешифратора, усовершенствована топология БИС.
БИС-1 - деление частоты с 32768 Гц до 64 Гц
содержит: инвертор, формирователь импульсов генератора, мощный инвертор для питания диодно-емкостного преобразователя, делитель на Д-триггерах, усилитель уровня выходного сигнала.
БИС-2 - дальнейшее деление частоты до 1 Гц, счет и дешифрация текущего времени, управление ЖК индикатором на полевом эффекте.
содержит: делитель к=2^6, счетчик до 60, два счетчика до 10, счетчик до 6 и счетчик до 3, схемы коррекции состояния счетчиков, дешифраторы и ключи, управляющие ЖКИ.

Цитата:

Сообщение от Андрей Бабанин (Сообщение 5495741)

Про Камертон есть немного материала, я его обработаю и выложу. Скажу лишь, что у них не очень задавалось изначально. Интеграл давал им разваривать схемы, но у них было чудовищное количество брака. Поэтому это был как чемодан без ручки у завода. Приходилось шефствовать и слать спецов, чтобы хоть как-то исправить ситуацию.

Это был не "чемодан без ручки", а вспомогательный завод для массового производства -- он в первую очередь делал внешние оформления (корпуса и стекла) для часов. Т.е. в Минске разрабатывались и осваивались часы, и по мере необходимости производство отдавалось в Пинск, т.к. Камертон элементарно больше, можно на карте сравнить :-) Реально производить часы целиком (в т.ч. монтировать ИМС) они начали в 1990е, когда понадобилось иметь не полуфабрикаты, а готовый товар.

Цитата:

Сообщение от Андрей Бабанин (Сообщение 5486808)

Давно хотел создать такую тему, но материала было мало, он был очень неточным. Часть документов по развитию часов на Интеграле у меня хранится давно, но они достаточно скучны для обывателя.

Волею судеб или несудеб :) пришлось застрять в Минске на несколько дней. Чтобы совсем не опечалиться - записался в НРБ - лучшую библиотеку Беларуси.

Предлагаю вниманию некую выжимку разных материалов, попавших мне в разное время. Информацию буду пополнять. Доказательные поправки приветствуются, это лишь начало истории, которую, надеюсь, получиться написать вновь, чтобы не забыть труд людей, создавших за кратчайшее время отрасль с нуля, да так, что их продукцией можно гордиться и сейчас.
Начну свое повествование я хоть и с самого начала, но однобоко, описывая лишь историю создания часов на ПО "Интеграл". В-дальнейшем, по мере поступления достоверной информации расскажу и о самых первых шагах на "Пульсаре". Именно там все и зародилось, именно его инженеры создали те наработки, позволившие Минску сделать столь стремительный скачок в развитии, да такой, что позволил отрасли прожить аж до 2012 года и даже далее.

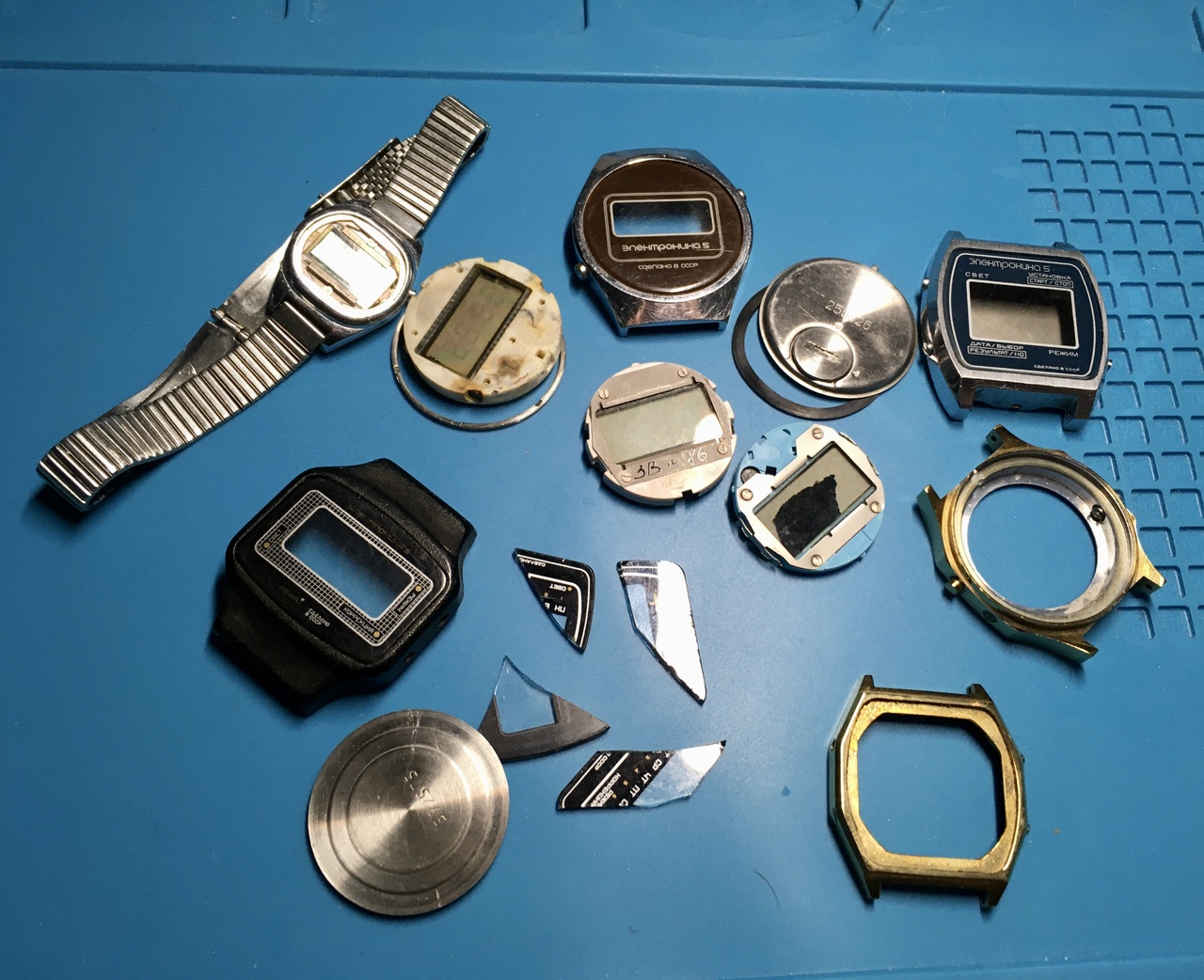

Очень интересная тема. Cпасибо за труд Андрей Бабанин. Я как человек избалованный с школьных лет Каисио с калькулятором даже и не знал о том что часы "Электроника" производились еще после нулевых. Достал кучку того что накопил отец может получится что то собрать на память как дань эпохи.Вложение 3355171
