Сделал фото этого рычага

Вложение 3523299

Вложение 3523300

Вложение 3523301

Спасибо. Но интерес то был как он взаимодействует с этой "кнопкой" и как фиксируется.

Да, действительно.
У меня были подобные когда-то. Помню, что этот рычаг блокировал какие-то тяги, но точно не скажу, а тем более фото конечно нет.

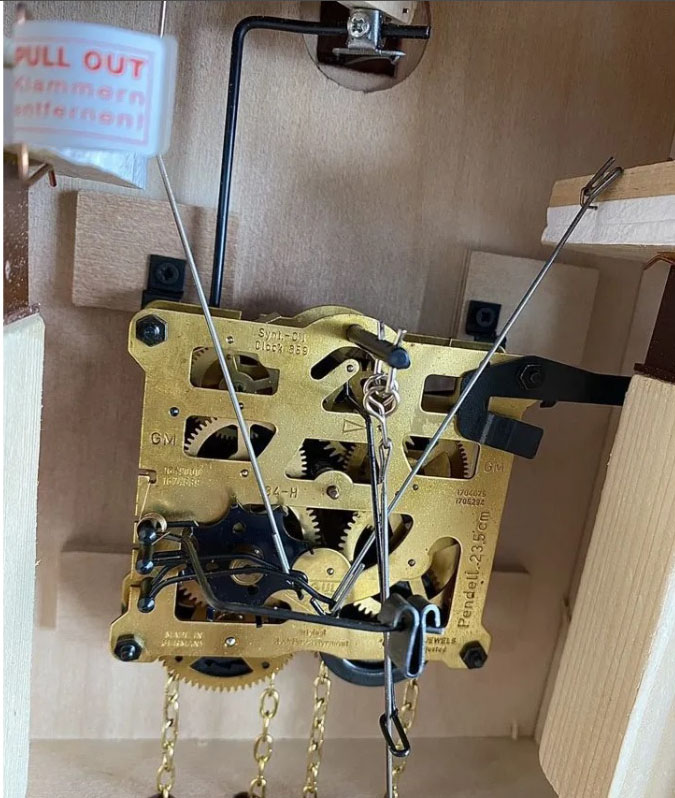

Вот, нашёл одну фотку.
https://i.postimg.cc/gcBMs7r6/image.jpg

Решил сделать немецким ходикам профилактику. Добрался до механизма отключения боя
Если поднимать боковой рычаг вверх, то поперечный рычаг отходит от платины. Особо не нашел, за что он при этом цепляется, но он блокируется. И бой не работает

Вложение 3525699


https://youtube.com/shorts/M7uCGY5fWXI?feature=share

Спасибо, всё теперь стало понятно. Нарисовал. Зелёный пунктирный кружок-это подпружиненная ось, которая при подъёме рычага утапливается и бой не работает, при опускании вниз эта ось, за счёт пружинки, встаёт в исходное положение и бой работает. Оказывается всё намного проще чем казалось. видео у вас не открывается.

Нужна помощь


Уважаемые форумчане! Ходики Маяк со счетным кругом не работали около 10 лет. Почистил, смазал. Повесил гирю на ход для проверки без маятника. Вначале ход нормальный (на мой взгляд), потом плавно в течении примерно 2 секунд ускоряется, после также плавно замедляется до нормы. Скоба без выработки и смазана. Все зубчики колеса целые. Куда смотреть?
Кроме того, утеряна пружинка кронштейна кукушки. Чем можно заменить? Заранее благодарен.

Мех-м перебирали? Мыли в бензине, смотрели выработку осей?

Механизм промыл в Галоше не разбирая. Люфт осей не ощущается.

------- ДОБАВЛЕНО ЧЕРЕЗ 21 МИН --------

Связался с прежним владельцем. К гире хода дополнительно подвешивали груз грамм 200 для по его мнению норм хода. Других подробностей нет.

Как раз это и говорит о выработке. Вместо того, что бы выработку устранить подвешивают груз, вплоть до утюгов. В конечном итоге, после этого, механизм можно будет выбросить на свалку.

Мытьё без разборки-это мартышкин труд, лишняя трата времени и средств. Как вы проверяли люфт осей?

После промывки в бензине мех-м надо опять собрать и, зажав пальцем скобу или ветряк, в зависимости какую сторону проверяете, покачать самую нижнюю шестерню взад-вперёд, при этом смотреть на цапфы в отверстиях платины, если цапфы "сильно гуляют" в отверстии, значит выработка, отверстия становятся овальными и надо ставить бушон.

http://youtube.com/shorts/M7uCGY5fWXI?feature=share


Так открывается?
