это саботаж какой-то!
Вложений: 2
Цитата:

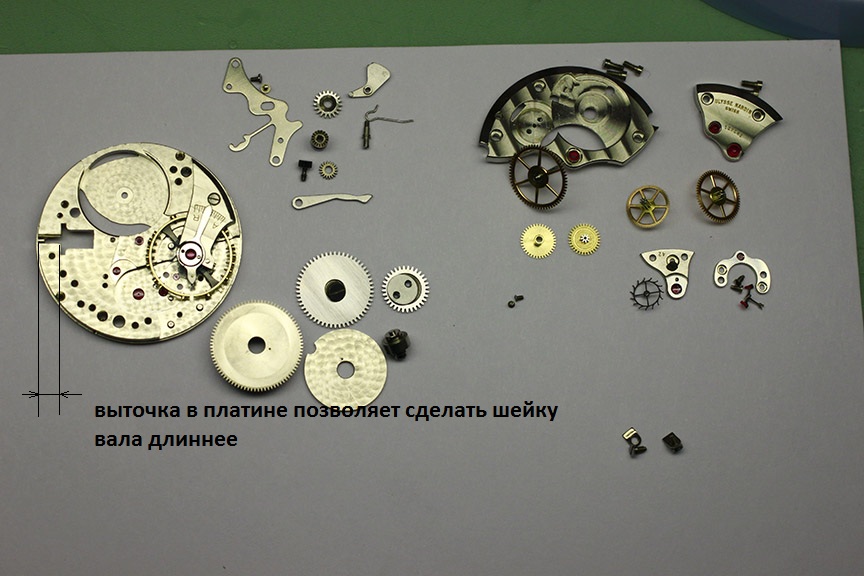

http://forum.watch.ru/attachment.php...1&d=1353005645 http://forum.watch.ru/attachment.php...1&d=1353006505 они пишут "finished winding stem" то есть законченный заводной вал видно, что рабочие поверхности шеек обработаны грубо, воронило их и не касалось, этот вал будет вгрызаться в платину раритетного механизма, делая огромные выработки и кучу стружки по фото платины видно, что опорную шейку можно было сделать длиннее, тем самым увеличив опорную площадь и снизив давление на платину зачем синить заводной вал - непонятно в общем, как будто специально сделали, чтобы платина износилась а механизм заклинило стружкой, и клиент заплатил приличную сумму за ремонт |
Цитата:
ее стабилизируют отпуском до в данном случае до синего цвета |
Здесь даже не это страшно - эта часть в правильно сделанном корпусе без перекосов почти и не касается стенок. Вот проточка под переводной рычаг - явно не ровная. Да и воронение вала - дело мягко говоря вредное. Вал нужно закаливать, а воронение сродни легкому отпуску.
|
Цитата:
если заводной вал длинный, то даже при идеальной соосности боковое усилие будет прогибать его и шейка будет опираться на платину основное усилие при заводе ложится на шейку вала, цапфа на конце вала нужна только для точного позиционирования вала в механизме, нагрузка на нее действует, в основном, при переводе стрелок не раз наблюдал износ платины в Юнитасах 6497/6498, так как шейку вала сделали короче, чем выточку в платине |
Согласен - есть же правило - резьбу снаружи механизма начинать. Я по возможности еще и поясок к валу делаю, чтобы он пояском упирался в платину. Квадрат при этом тоже в платину упирается, но с допуском в сотку.
|
Цитата:
очень спасает при боковых ударах - когда удар приходится на ЗГ, вал без бортика вгоняет в механизм, ломает переводной рычаг, заводной триб(полубочонок), портит платину (на 2892 случается) |
Мне Вашерон приносили, Оверсиз на Жирар Перрего. После одного неудачного ремонта в нем оказался вал без пояска (бортика). Так вот при простом закручивании головки повредились платина, сломались пара - бочонок - полубочонок. Так что для закручиваемых головок поясок - дело не то, что правильное, категорически необходимое...
|
>просмотрел часы по ссылке, и неприятно удивился фото изготовленного под наручный корпус заводного вала ...
Был лучшего мнения о RGM. Отрицательных отзывов не слышал в общем. Квалифицированные комментарии всегда интересно и полезно прочитать. Действительно механизм уникальный и заслуживает лучшего отношения. |
Поднимем темку? :)
Мануфактура ARMIN STROM изредка мелькает в обзорах механизмов и скелетонов на форуме, но в этой теме её еще не было. Картинки уж очень огромные, в форумскую сетку не влезут, но уменьшать жалко! Поэтому ставлю миниатюры — нажимайте на них, чтобы посмотреть большое! Когда большая картинка откроется на всё окно браузера — можно будет нажать на её увеличении, и она станет ЕЩЁ больше :) Calibre ARM09 http://www.arminstrom.com/public/med...q95_crop-1.jpg http://www.arminstrom.com/public/med...q95_crop-1.jpg Calibre AMW11 ARMIN STROM http://www.arminstrom.com/public/med...q95_crop-1.jpg Лимитка для фестиваля Иегуди Менухина http://www.arminstrom.com/public/med...q95_crop-1.jpg Другие виды декорирования: ARMIN STROM Kaliber ATC11 TOURBILLON AIR http://www.arminstrom.com/public/med...10x400_q95.jpg http://www.arminstrom.com/public/med...10x400_q95.jpg ARMIN STROM Kaliber ATC11 TOURBILLON EARTH http://www.arminstrom.com/public/med...10x400_q95.jpg http://www.arminstrom.com/public/med...10x400_q95.jpg ARMIN STROM Kaliber ATC11 TOURBILLON FIRE http://www.arminstrom.com/public/med...10x400_q95.jpg http://www.arminstrom.com/public/med...10x400_q95.jpg ARMIN STROM Kaliber ATC11 TOURBILLON WATER http://www.arminstrom.com/public/med...10x400_q95.jpg http://www.arminstrom.com/public/med...10x400_q95.jpg Ну и на десертик - прекрасный ролик про декорирование. Мне особенно понравилось, как лобзиком вручную пилят :) [media]http://youtu.be/GlTZQbjKTtM[/media] |
Механизмы от Vaucher Manufacture Fleurier SA
НЕпростенько и со вкусом :) Выпускаются для Пармиджиани, Эрме, Корума... http://www.vauchermanufacture.ch/tem...tique_4000.jpg http://www.vauchermanufacture.ch/tem...les/4000_2.jpg http://www.vauchermanufacture.ch/tem...s/CAL_6000.jpg http://www.vauchermanufacture.ch/tem.../CAL_6000a.jpg http://www.vauchermanufacture.ch/tem...tra_plat02.jpg http://www.vauchermanufacture.ch/tem...ique_3000b.jpg http://www.vauchermanufacture.ch/tem...ique_3000a.jpg |
