Кстати,уважаемые господа и товарищи,любители 1х ЭЛЕКТРОНИК,
имею вот такие инструкции.
Блин,обратная сторона инструкции к Электронике 5-202 не грузится,
но если надо,позже повторю.

Цитата:

Сообщение от AVIATORG (Сообщение 1046647)

Здравствуйте, уважаемые любители часов Электроника 1. Нужна помощь в ремонте данных часов. Достались они мне в отличном состоянии, на браслете. Надевал несколько раз за пару лет,так как они не единственны в коллекции. Недавно сели батарейки,и так и лежали. А вчера прихожу с работы и обнаруживаю,что в часы лазил сынуля. Говорит, что хотел посмотреть как они устроены... В итоге все металлические контакты, которые прилегают к каждой кнопке, аккуратно лежат отдельно от платы. Они же вроде должны быть припаяны к ней. Я точно не знаю, потому что не курочил эти часики прежде. Просьба: есть ли среди Вас человек, в Москве или в Твери,кто смог бы запаять контакты обратно, и оживить часики? А то жаль если такой хороший экземпляр останется бездыханным. Материальную сторону вопроса можно обсудить в личку.

Сочувствую,задача запаять контакты,не так проста как кажется на первый взгляд,особенно с керамической платой,действовать надо оч.аккуратно и быстро,чтобы не перегреть плату.
Контактных площадок там 6шт,каждая имеет два таких усика,которые и
впаиваются в плату,при неаккуратном обращении эти усики легко обламываются,обломки их ,соответственно, остаются в плате.
Вам нужно,в качестве донора,найти дохлую плату с целыми контактами.
Оч аккуратно(заземление,низковольтный паяльник...)выпаять обломки усиков,
и так же аккуратно впаять новые.
В плату минимум придётся ткнуть паяльником 24 раза.

Цитата:

Сообщение от harris1969 (Сообщение 1047241)

и быстро,чтобы не перегреть плату.

Есть низкотемпературные припои, типа сплав Вуда, сплав Розе. Подробнее см. в гугле.
Правда, насколько они уместны в данном случае, не знаю. Т.е. если контакты изначально паялись высокотемпературным припоем, то пайка этими сплавами не прокатит.

На мой взгляд,самая большая проблемма,в данной ситуации
именно извлечь обломки и прочистить отверстия под запайку
новых площадок,в таких случаях греть паяльником приходится
немилосердно и быстро это обычно не выходит сделать.
Когда всё подготовлено запаять донорские площадки проще
простого можно одним касанием паяльника пропаивать оба
усика на площадке.
В принципе,для того кто ювелирно владеет паяльником,
может не составит большого труда припаять на торчащие из платы обломки
усиков внахлёст,примерно как бескорпусные элементы паяются.
Вот только надёжно ли держаться будет.

Вобщем, понятно... Считай, часики, того... "приехали"... Для меня ,дилетанта, все методы вышеперечисленные недостижимы. Какоето время буду еще их держат, жалко выкинуть, а потом...бесславно пропадут. Спокойной всем ночи. Пойду страдать.

Цитата:

Сообщение от AVIATORG (Сообщение 1047466)

Наверняка среди ваших знакомых есть какой-нибудь радиолюбитель
со стажем поручите ремонт ему(только перед этим стоит прошвырнуться по часовым мастерским,наверняка в них найдутся платы,которые можно
использовать,в качестве донора,может повезёт и живая плата попадётся),
шансы,что пациент благополучно переживёт операцию 50\50,т.ч. попробовать стоит.

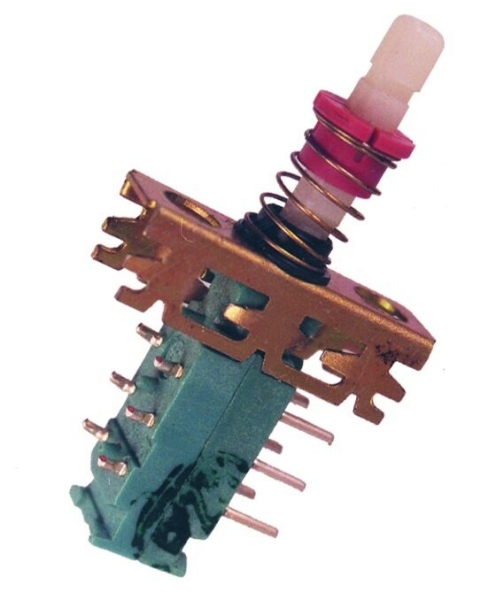

Да паяются эти контакты на УРА, не стОит так всё драматизировать. ;) Можно использовать контакты от переключателей П2К, ПКн.
Вложение 193775 Вложение 193776

Пока что попросил друзей, которые каждую субботу "рыбачат" на Вернисаже, чтоб нашли мне рабочего донора. Или может найду аса паяльного дела, чтоб сделал в обмен на часики Электроника5:-), ну или на крайняк за деньги.

Первый,впаянный ,кварц оказался удачным!:)
Часы удалось отрегулировать точнее 0,5 сек в сутки.
Отслежу на более продолжительном временном интервале,
какова погрешность.(думаю не больше 0.2сек в сутки)
Благодарен,всем спецам за советы,без них,думаю угробил бы
на раз, ценные часы!

Цитата:

Сообщение от harris1969 (Сообщение 1054159)

Благодарен,всем спецам за советы,без

Таки и вам благодарствие за прочтение ереси :D
