С мелодиями такие бы взял, "породистые", для интереса,
до сих пор есть NOS в продаже.
Но и встанут не в 500 рублей. :)

http://forum.watch.ru/attachment.php...1&d=1463226036

http://forum.watch.ru/attachment.php...1&d=1463226036

http://forum.watch.ru/attachment.php...1&d=1463226036

У Касио с музыкой одна проблема, звук Очень тихий. У меня такие, чуть слышно:

Мои 82М-22 пищат похлеще Монтаны, из соседней комнаты слышно.

Классные! :) Какая это модель?
Звук тихий - может потому, что лет им немало уже - пьеза с годами не
садится?

У меня в пластике такая Касио - взял то ли за 100, то ли за 300 руб - очень громкие. Не NOS, конечно же... Нормально так поюзанные

У модуля 82 стоит динамик, это надо учитывать.

У меня тоже динамик, субя по видио у людей так же не громко : https://youtu.be/tST3jCUlq7Q https://youtu.be/kkLd6hJIPx0 ( там есть номер модельки).

У меня пластмассовая версия тоже звучит много громче металлической, но думаю дело всё ж в динамике.

ЗЫ. Отпишусь тут, хотя и тема другая.
Дело действительно в динамиках. Сначала завел еще одни в металле - тот же тихий звук.
Померил сопротивление(индуктивность нечем) всех трех катушек- целые, 85 ом примерно. Поперебрасывал модули, в пластиковом корпусе все орут, в металлических тихо. Корпус металлических естественно не магнитится, но возможно всё таки магнит садится. Динамики приклеяны, регулировок не наблюдается. Попробовал с динамиком от Электроники 208/209(там такое же сопротивление, диаметр, единственно повыше они) - поют громко! Если пытаться использовать, еще контакты колхозть прийдется, они уже. Ну и бонус-фото.Отлично модуль влез, если контакты подогнуть или проставки поставить, еще и кнопки нажиматься будут.Осталось корпус новый найти от электроники.)))

Товарищи, это просто что-то!!!!! Попав в этот музей сразу отправляешься лет на 20 назад. Газировка, как в детстве. Игровые автоматы Советского Союза - просто супер. Сразу вспомнил, как с друзьями после школы собирали мелочь, у кого сколько есть, и бежали играть. Мои любимые "Морской бой" и "Сафари", сто лет в них не играл, а тут такая возможность! У кого есть дети, советую посетить этот музей, не разочаруетесь!

Вчера мне попалась плата с маркировкой ST 969. Ничем не примечательная, восемь мелодий, но... выход на ЗП подключён прямо к чипу без всяких транзисторов. И выход один, не противофазные, как в некоторых старых платах. Пищит соответственно очень тихо. Куда смотрели разработчики?

------- ДОБАВЛЕНО ЧЕРЕЗ 19 МИН --------

Сначала Гонконг, потом начали делать по всему Китаю. Модули сами по себе надёжные, а вот с корпусами лажа - никакой защиты ни от воды, ни от пыли, кнопки выпадают. И точность паршивая - никакого подстроечника, хотя на ранних платах были посадочные места под него. Батарейки нужны G3 (392, 736).

Меня это не устроило...

------- ДОБАВЛЕНО ЧЕРЕЗ 17 МИН --------

У этой платы, как и у некоторых других ранних плат, есть забавный глюк - при включении ежечасного сигнала каждый час звучит мелодия.

Попадалась плата с заводской перемычкой вместо транзистора, но место под транзистор было разведено.

Очень интересно... они сэкономили на детали стоимостью два цента?

Только что обнаружил место под такую перемычку на плате DL-2B.

Попадались ли кому-нибудь платы от часов Монтана с ОДНИМ чипом и при этом с мелодиями? Недавно попалась такая, обозначение стандартное 352 версии, а вот обозначение снизу платы необычное - PB-KD072-11. Мелодии при этом от 350 версии (как на Э-77А). Что это и каких оно времён?

Сегодня словил странный глюк с Монтаной. Плата 343 версии, более ранняя, чем стандартные. Если после установки батарейки громко захлопнуть крышку (а не аккуратно закрыть её), часы начинают очень сильно (единицы-десятки миллиампер) жрать батарею. Открываю крышку и проверяю - на выходе звука в покое порядка -0.2 В относительно плюса (должен быть ноль), на базе транзистора 0.6..0.7 В относительно минуса (также должен быть ноль). Оторвал базу от чипа (не отключая питание!) - на выходе чипа висит 0.8 В (опять же должен быть ноль). Звук при этом очень тихий, как будто катушка сдохла. Передёргиваю питание (или закорачиваю его на сотые доли секунды) - всё становится нормально, пока не хлопнешь крышкой. Попадалось кому-то такое? Подозреваю глюки чипа из-за импульса от пьезоэлемента (как на Э-77А), но глюк на удивление странный.

Видимо дело в конкретном экземпляре. Нашел 343, поиздевался всячески, глюк не проявился.

Симптомы похожи на "защелкивание" КМОП м/с в результате включения паразитной тиристорной структуры. См. например здесь: Аномальные режимы работы интегральных КМОП элементов.

Да, очень похоже. ЗП при таком воздействии подает в схему импульс амплитудой много больше напряжения питания с каким попало знаком.

Всем привет! Тоже попалась плата st969 и ещё одна интересная, если не ошибаюсь, k807m.

Платы оказались рабочие. Разобрал, промыл... на k807m пришлось восстанавливать дорожку. Записал мелодии с st969. Такого сборного варианта не слышал. Если кто вылаживал такие, ткните носом.

Любезные друзи, а есть ли на свете место где можно намыть массово вот аккурат таких катушечек индуктивности как на платке форумчанина выше ? Дохнут они массово, стародельных доноров на них не напасешься, А китайская электронная промышленность на 40 mH чота мелких smd дросселей не предоставляет (то есть предоставляет, но размером с сами часы), там в силовую электронику рогом уперлись, больше ж дросселя ни на чо не нужны по их понятиям...

Вобщем беда. Поднял штук пять редких и дорогих мне как память модулей, а с катушками швах. Цилиндриков как дерьма за баней найти можно, но они по габаритам в эти платы не становятся.

Заодно кто-нибуль пробовал снимать компаунд с плат, кроме как бормашиной ? А то есть у меня модулек интересный с дохлой емкостью в умножителе, а ее частично компаундом заляпали. А модуль интересный, со всеми контактами у индикатора на одной стороне. Я на ход его поставил, но не видно ж почти нихрена. И опять-же немой из-за катушки.

Да, с катушками швах, они кстати в таком размере в основном были отечественные, импортные редкость. Такой индуктивности не видел, максимум в похожих размерах - 2.2 мГн 40 Ом. Если нужен хоть какой-то писк (он будет тихий, но заметный) - ставим вместо катушки СМД резистор порядка 1 кОм.
По поводу компаунда - он случайно дихлорэтаном не растворяется?

Нее, писк не годится. У меня кроме коллекционного интереса есть утилитарный, желаю пользоваться и пользуюсь этими часами по прямому назначению. Да и для коллекции хранить неисправные как-то не то пальто, несерьезно. Иначе распечатал шаблон ЖКИ под стекломаску, даже модуля внутрь ставить не надо, если для мебели...

Купил я тут СМД дроссельков, сердечник у них по габаритам стреляет вроде, видать придется перематывать =(

Я тут форум прошерстил, в теме про часы электроника, с минскими катушками КИ-35 народ тоже мрачно мыкается. Беда прямо.

А дихлотэтан компаунд не берет. И нитрометан не берет (хоть он и промокает, зальешь чип, пока компаунд не просохнет изнутри часы не стартуют).

У меня кроме бормашины и идей никаких нет, видимо придется первопроходничать, но чип жалко, уж больно рядом оно там.

Кстати модуль с маркировкой 4141, с золочеными дорожками без паяльной маски, вроде тут еще не встречался.

PS: есть в природе кессель , а у меня в натуре, в котором реально 16 мелодий. Правда есть ощущение что некоторые повторяются по два раза, или очень похожие, но от одной которую легко запомнить на ухо до нее же - 16 штук. Плата - SA1591.

Ага, значит совсем трудно с этим. Получится показать крупно внешний вид платы в районе конденсатора?
Перематывать придётся проводом диаметра 0.05..0.1, получится?

ВЧ твиттеры перематывал, по идее должно. Разве что такую мелкую внавал придется мотать, виток к витку не намотаю...

А насчет сфотать - сейчас на пинцет попробую. Качества токма не обещаю.

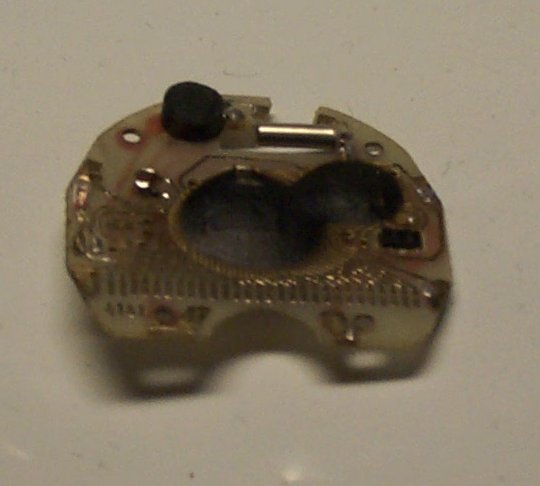

Вот он, сверху чипа, между катушкой и кварцем. Я его зондом стоматологическим поколупал, дальше побоялся. Одну емкость я пересадил уже, а до этой не добраться.
Вложение 1465201

Вот такой сатурн, 8 мелодий. Плата точно как вылаживал уважаемый VSS9mm, только с маркировкой GF228B. Вместо почасового сигнала играет музыка)))

ИМХО зря плату уколхозили, тут проблему можно было бы решить без скальпеля, если я верно врубаюсь в разводку. Надо было упаять транзистор и катушку на штатные места (под катушку вроде разводка есть, просто отверстия не засверлены), плюс вторую пружинку слева снизу. Ну и надо раздуплиться изолировать ли пьезик от корпуса.

У меня есть такая плата. Нет там разводки ни под катушку ни под транзистор. Пищит не сказал бы что очень глухо... Оставил все в оригинале.

Странно что не разведено, китайцы обычно универсализируют, да и на просвет казалось что видно. Впрочем у меня нет пока такого модуля, поэтому возражать не стану.

Появится - вернемся.

Часы с куркулятором "Laser" я на катушку с транзистором я давеча поставил вполне штатно. Просто впаял чего не доставало и одну пружинку на другую площадку перенес,

Друзиа, а может кто-нибудь предложить плату GF-139 на продажу или обмен ? Не хватает мне одни немые на музыкальный чип часы поднять, а надо чтобы аутентично, памятная вещь... Обойма есть, индикатор есть. Кучу хламовников купил, и везде на фото в хламовнике есть эта плата - приходит без нее, заманался с продаванами на мешке лаяться "ну я ж не думал что из-за нее хламовник покупаешь, сунул куда-то не найду щас"... Добра набрал - в хату не лезет а эта плата прям как заколдованная, причем не редкая же.

Их было как минимум три разновидности, которые отличаются индексом!

В оригинальных часах у меня без буквы. Мне известно о GF139, GF139B и GF139D. Насколько мне обратно же известно они были одинаковые и по набору мелодий и по управлению. У них чуть отличается разводка платы и логика перевода времени, более ранние если мне не отшибло склероз продолжают мигать устанавливаемым значением во время промотки, GF139D кажется на время промотки мигание останавливает (как дамские GF188). Собсно мне бы подошла бы и другая плата, которая по посадке катушки и батарейки совпадает с GF139, умеет показывать ежечасный сигнал на индикаторе отдельным значком, совпадает c GF139 расположением клавиш и входит в режим установки по длинному нажатию и имеет тот же набор мелодий.

Кстати мне в лапы попала плата на ходу с этикеткой "Time Processor Holding Ltd, Hong Kong", без музыки, с бипом, но с точно таким же функционалом чипа как у GF-139. Качество изготовления на уровне СССР-овской электроники или касио (имерсионное золото, зеленая паяльная маска, именно маска а не цапоном зеленым напшикали, под лампой двухсторонний скотч чтобы не падала, лампа аксиальная, как в электрониках, под индикатором отражатель с рассеивателем, даже КПЕ для подстройки точности хода на борту есть). Так вот, индикатор тот-же что на GF-139, прекрасно трудится в GF139 взамен более нового с убитым поляризатором. В стандартную обойму плата становится, но отверстия под винты не в тех местах, надо засверливаться. Очень чудный экземпляр. Могу на GF139 сменять (индикатор не отдам, самому мало).

Попался женский кессель с интересным набором мелодий. До этого битлов только в касио встречал.

попался такой вариант монтаны-секундомера не нашел,кнопкой секунды можно заменить на дату.

Очень интересная версия, мне попадалась только DL2, но не DL1.

Есть ещё GF139-8.

Вот еще такой вариант

А внутрях что?

Я их так и не купил, девушка их другому покупателю обещала. Но судя по индикатору, это последняя версия, где дни недели отображаются буквами.
