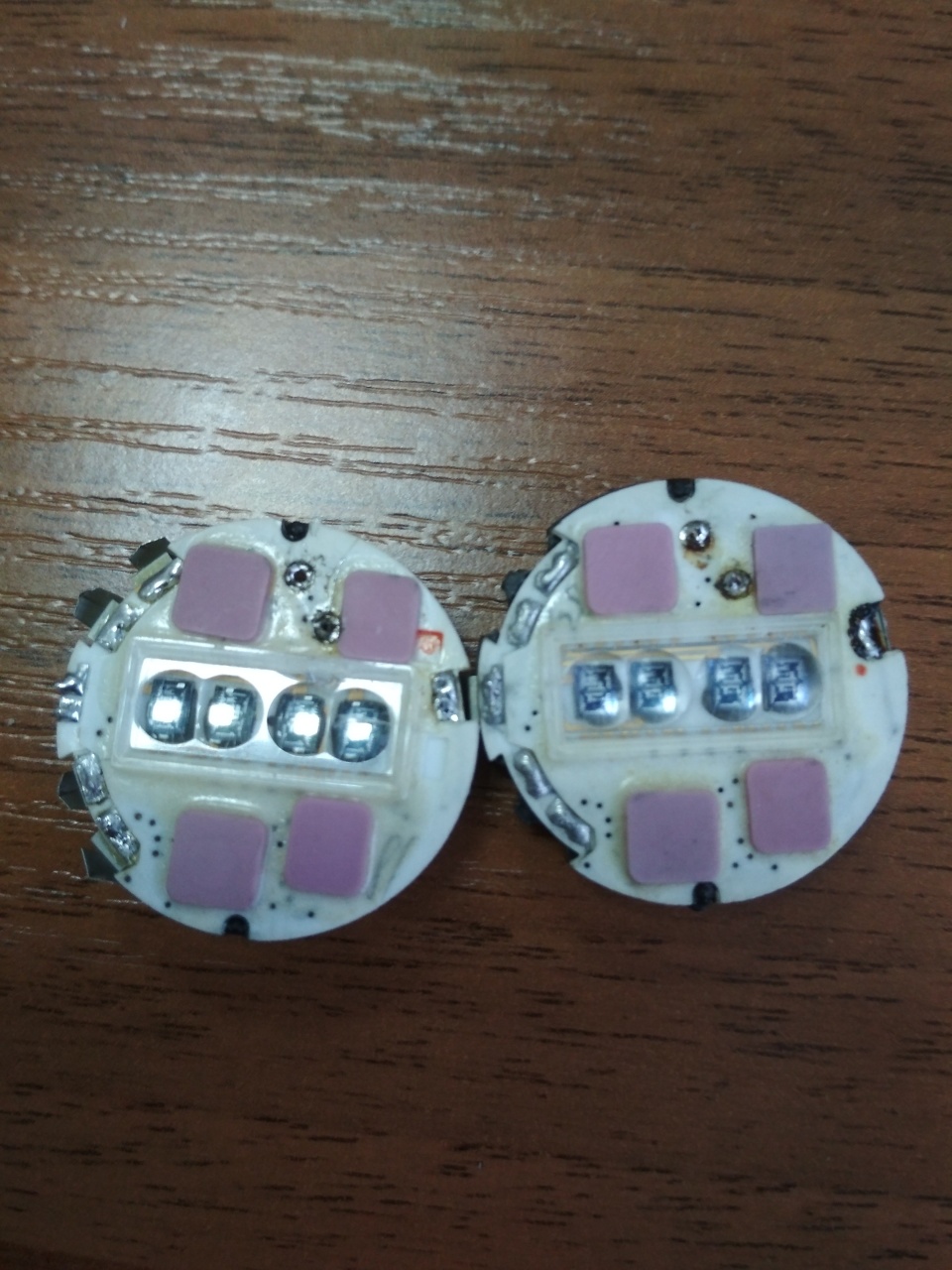

Вечер добрый. Может кто подскажет какая должна быть распиновка от индикаторов к плате?
Вложение 2081357 Вложение 2081358 И есть ещё вопрос. Чем можно растворить клей защитного стекла? https://yadi.sk/d/I_DDCKYA3Rw2vw |
Сами индикаторы подключены к главной схеме через ключ с 4-мя выводами (4 сегмента), светодиоды соединены с главной схемой через ключ с 7-ю выводами (7 сегментов на цифру). Главная схема выдает информацию в 4-хтактном режиме на все выводы через оба ключа. Также главная схема имеет выводы питания, выводы на кварцевую развязку и на кнопки управления и корректировки часов. Схема имеет две несущие частоты 256 и 512 Гц.
Физическое расположение отпаек от кристаллов индикаторов к дорожкам можно увидеть на картинках в сети. Перед пропайкой цифр проверьте, прозваниваются ли дорожки от схемы к индикаторам через транзисторы ключей, есть ли контакт на дорожках кнопок. Дайте напряжение 3 вольта на схему. Замерьте, есть ли генерация кварца, есть ли 256 ГЦ в контрольной точке схемы (проверяется при замкнутой верхней кнопке часов). Если схема живая, выводы все прозваниваются, то теоретически индикаторы можно распаять по-новой, хоть это и достаточно бессмысленно при огромном числе доступных по цене модулей и часов. http://www.crazywatches.pl/images/up...nika1led10.jpg http://f6.s.qip.ru/CCm5uJ8W.jpg |
Вложений: 2

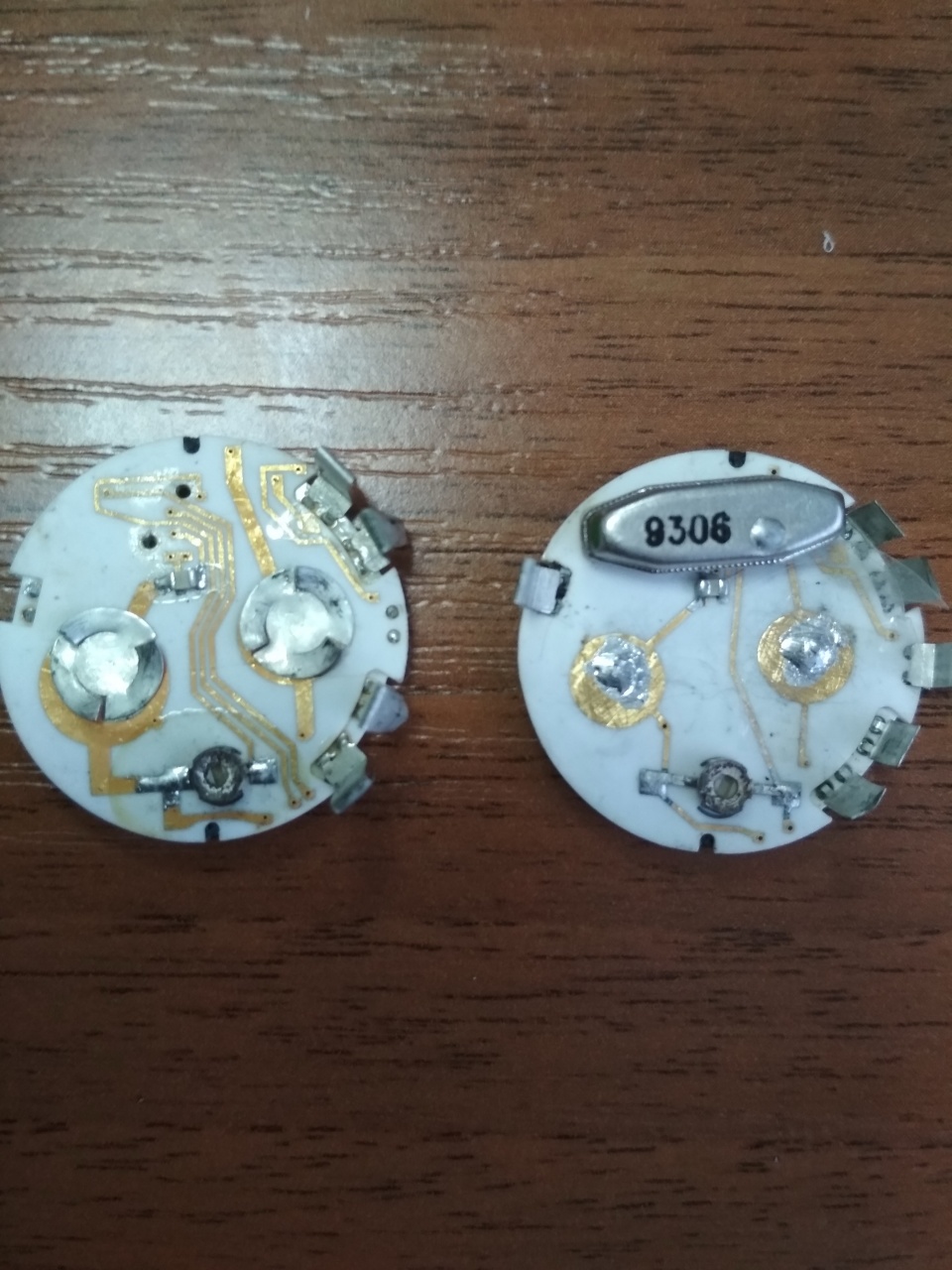

Вложение 2081664
Вложение 2081665 Забавно. В одном варианте 4 мсх., в другом видно 2. Оба модуля на керамике. |
Не верно, я же написал, микросхема лишь одна. 2 ключа на 4 и 7 транзисторов и резисторная сборка на керамике из трех резисторов в цепи кварца. Набор логики не менялся с 1975 по 1995 годы.

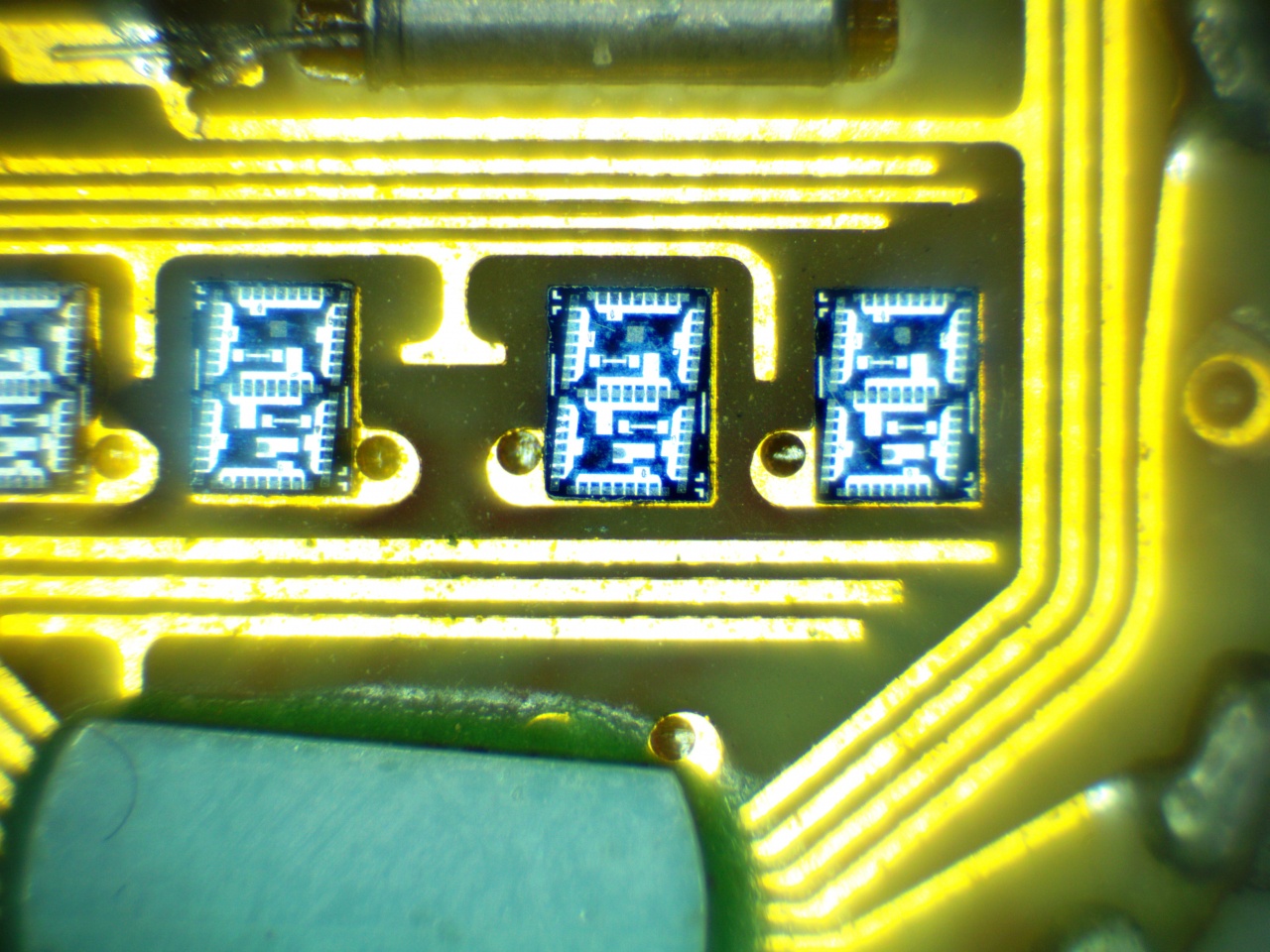

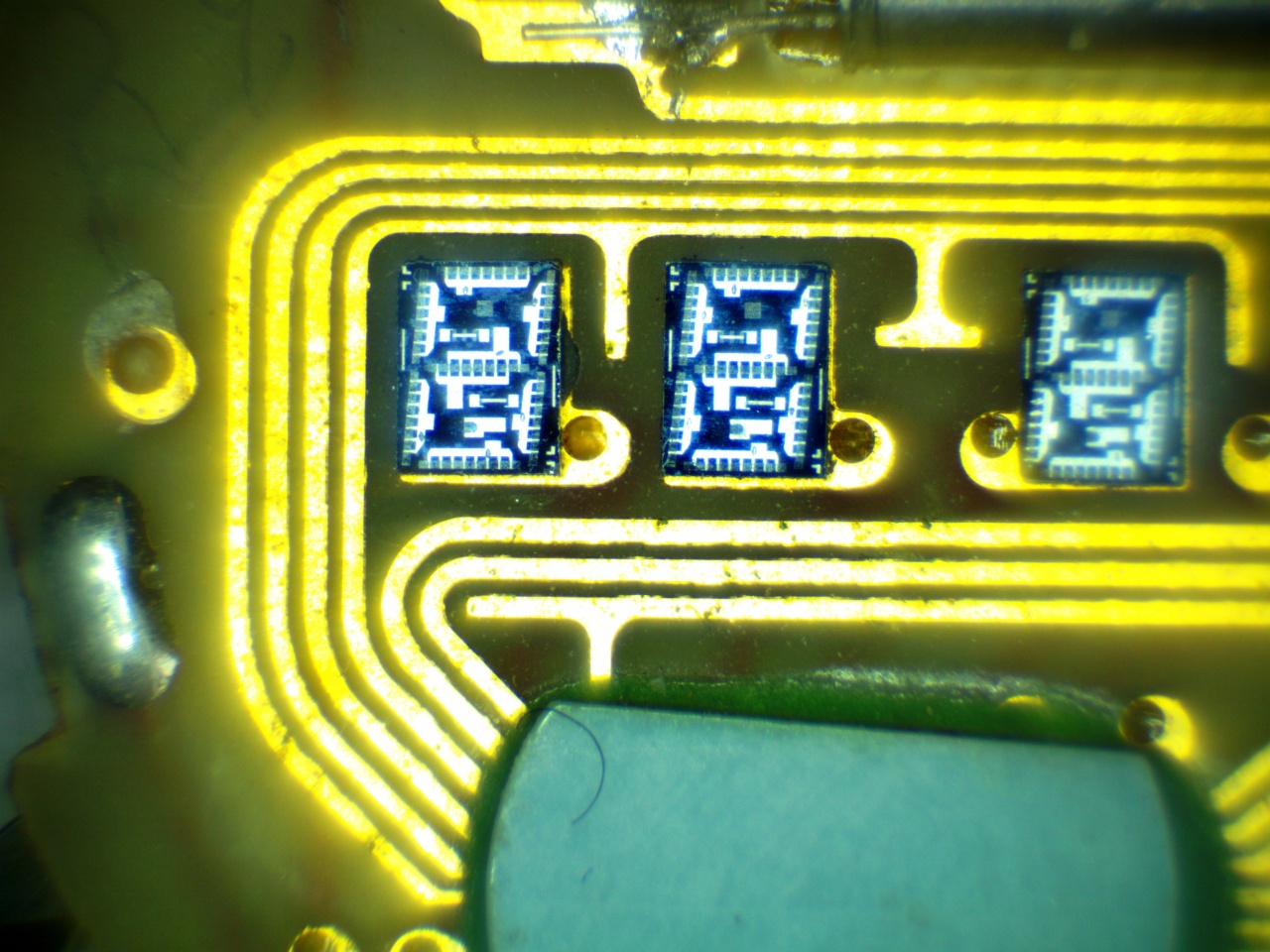

Вот тут делал макро чипов, которые я извлек из платы 90-х годов. http://forum.watch.ru/showpost.php?p...postcount=1324 |
Вложений: 2

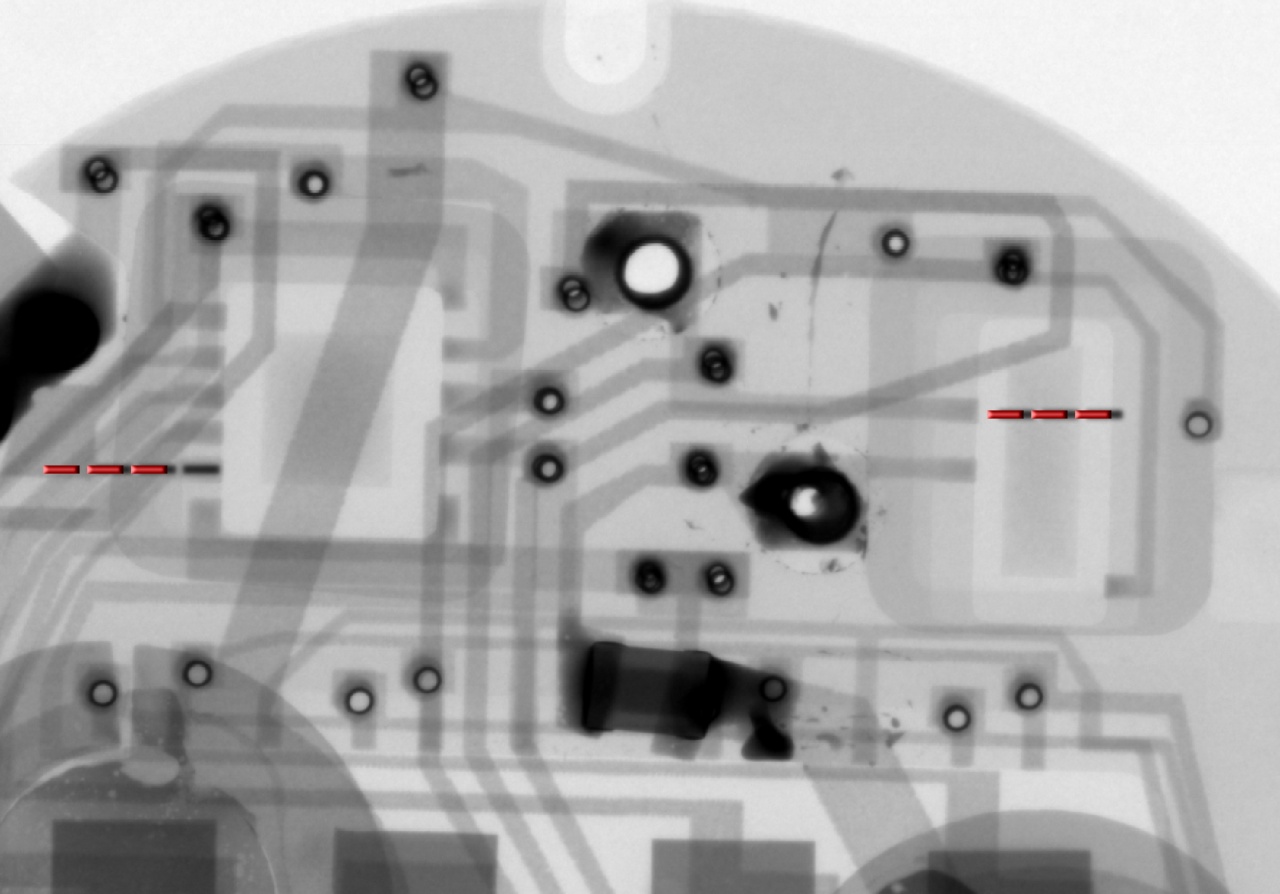

Ну я имел ввиду, что на верхнем снимке не видно проводников. Куда делись. Хотя дорожки подходят

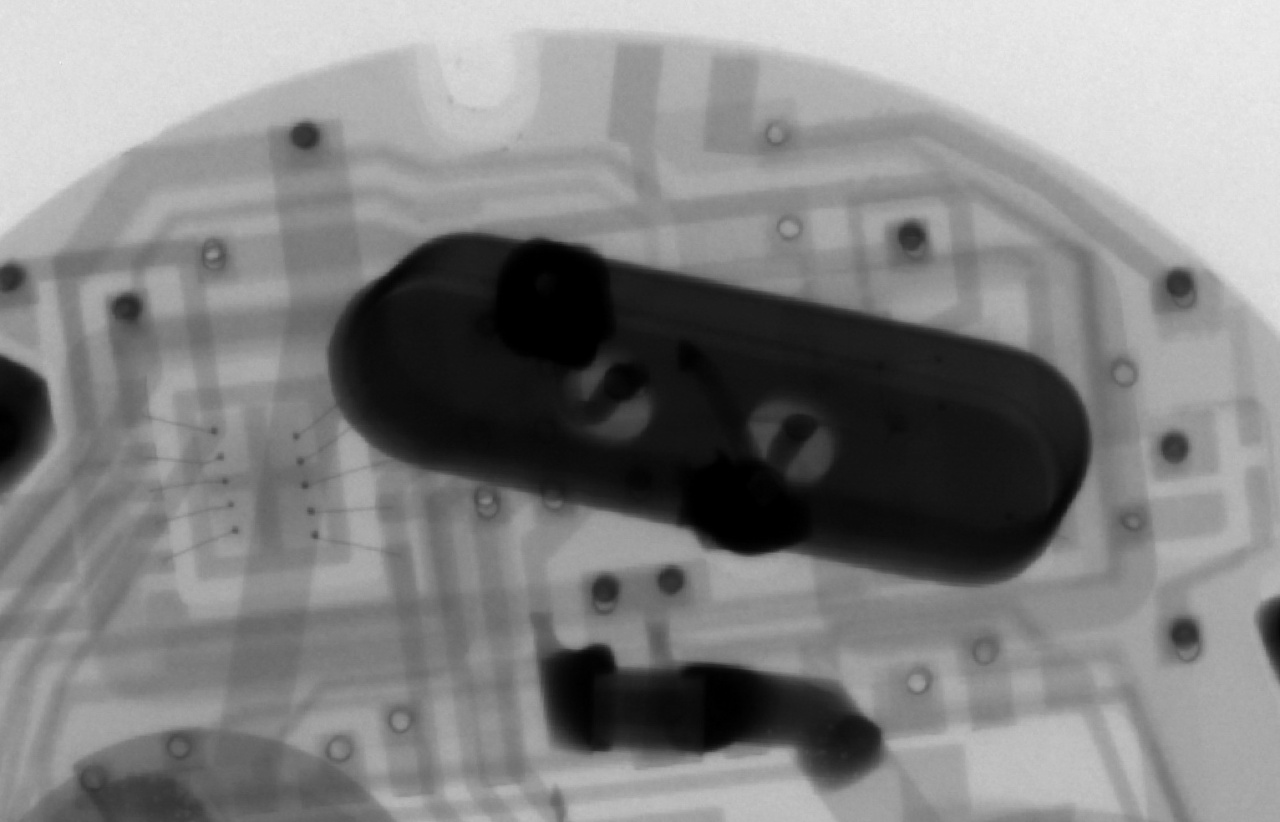

Вложение 2081833 Вот тут отметил Вложение 2081862 |
Я видел, но без них не работало
|
Такое впечатление, что их вообще нет и не было. Если бы обрывы были, то видна проволока всё равно. Ну хоть кусочек.
Топология отличается. По снимкам видно. |
К сожалению фото самого модуля нет. Топология керамических модулей менялась несколько раз, но не логика. Единственное, на совсем ранних корректировка шла с частотой 1 Гц, а затем подняли до 2 Гц. На фото нет проводков кристаллов ключа с 4-мя транзисторами - без него ни одна цифра не зажжется. Кроме того не видно резисторной сборки. Без нее не начнется генерация кварца. В экземпляре на фото есть серьезная проблема с деталями, это факт.
|
Вложений: 2

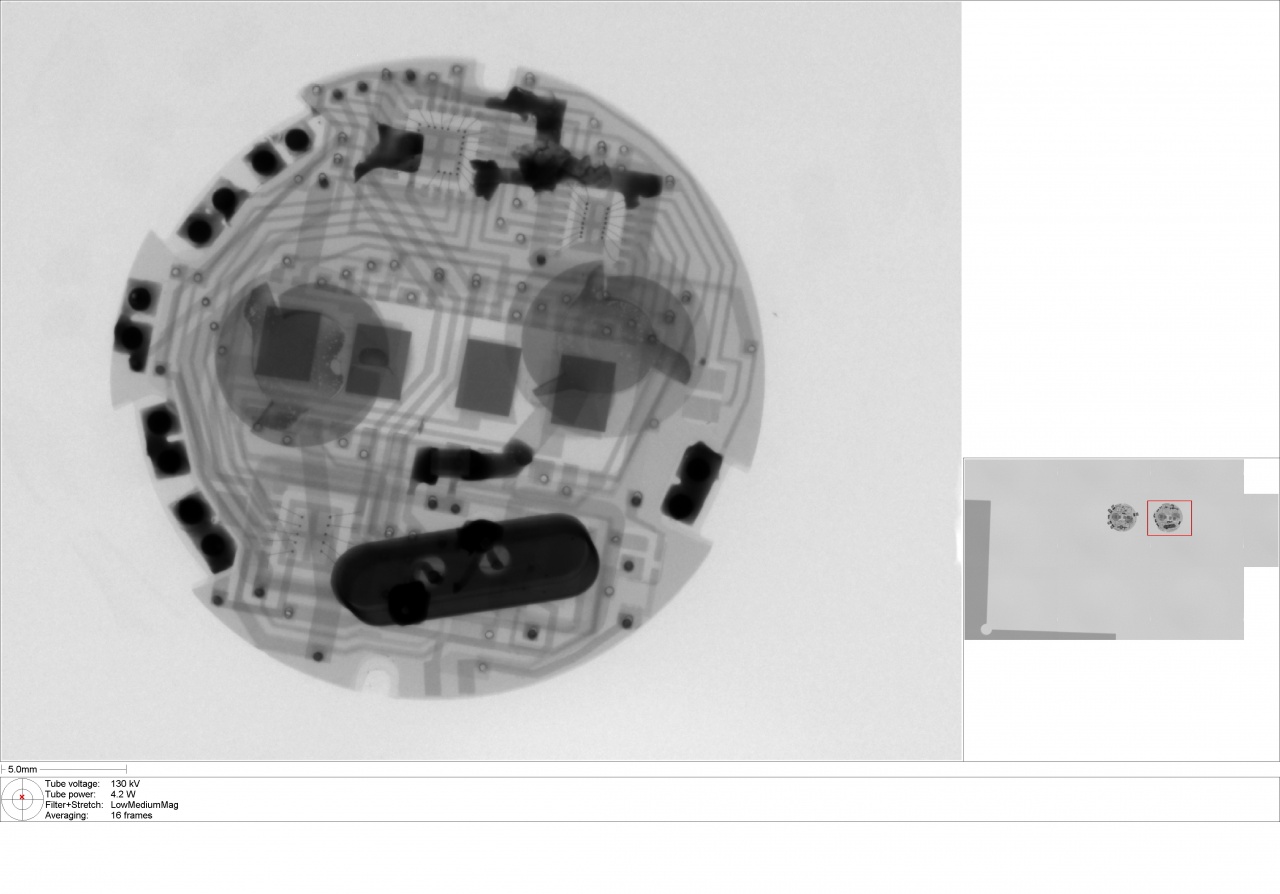

Вложение 2081980

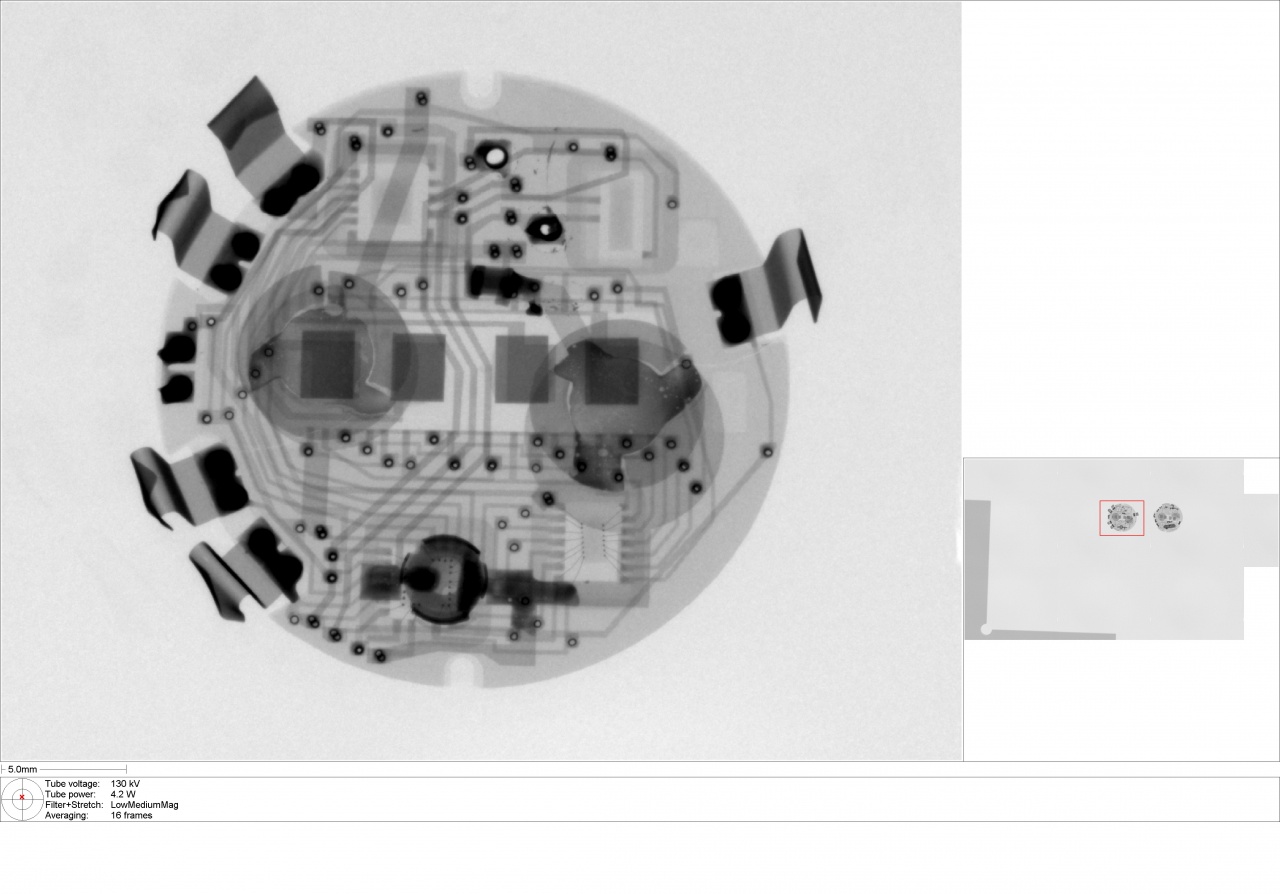

На проблемном у правого верхнего угла стекла красный квадрат Вложение 2081981 Он без кварца |
