поздравляю,,!
кстати там помоему модуль немного криво сидит,,
а оратору по выше,,так весь прикол в том что покупаеш по отдельным частям и собираеш,,проводиш "кайфово" время!там и есть весь интерес....

Это не модуль. Это выборка фрезой по корпусу под стекло кривая.

207-я мне нравится. Все же не очень она частая.
Подтвержу бесполезность двух секундомеров при невозможности одновременной работы, да и опечатка хронометр вместо хронограф - это хоть и исторично, но эпично.

Версия стандартная, но на безрыбье, как говорится...

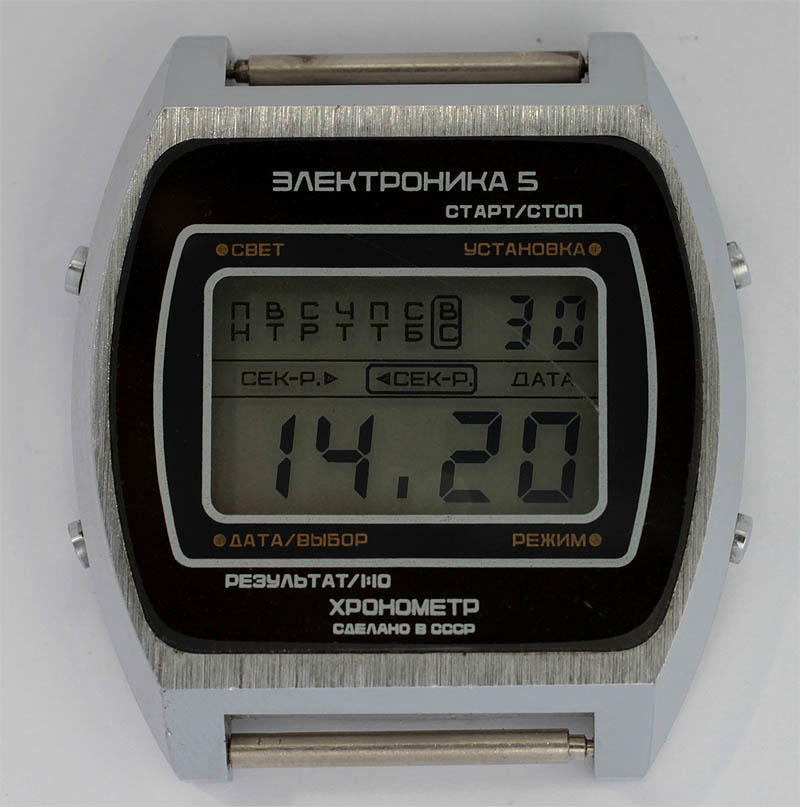

http://www.horology.ru/TZ/ele113.jpg

стекломаски ни у кого нет целой? нашел часы, но стекло все со сколами и царапинами

Отчего же опечатка? Думаете, точность не позволяет называть "Электронику" хронометром?

Прошу "помощи клуба".

Ковыряюсь тут с одной 207-й платой.
Ведет себя странно. Такого я еще не встречал.
Индикация есть (1.01 01), а хода - нет.
Причем, что в корпусе, что без - одинаково.
Т.е., секунды не инкрементируются.
На кнопки (кроме света, есс-но) - реакции нет, даже на "ресет тремя пальцами".
Плата на вид - очень чистая, непаханная, грязи и соплей нет.

Неоднократная протирка платы спиртом и замена кварца не помогли.

Это - "ку-ку" чипу (типа, залип в состоянии "вечного ресета") или ещё что-то можно попробовать?

Индикация непрерывная или плавно тухнет в течение нескольких секунд или минут? Если непрерывно светит десятки минут и больше - кварц работает, всё что его касается пропускаем.

Для начала проверяем так. Берем цифровой тестор, ставим его на измерение сопротивления на диапазон 2 МОм и тычем одним выводом по ногам кварца, вторым на плюс и на минус питания. Во всех комбинациях и с обеими полярностями. Если где-то высветит сопротивление существенно ниже 1 МОм - плату в мусор. Аналогично поступаем со всеми тремя контактами кнопок (кроме света). Где-то коротит на плюс ниже 1 МОм - плату в мусор.

Если же везде всё нормально - включаем плату без дисплея, берем обычную пьезопищалку (или высокоомные наушники) и тычем одним выводом на любой вывод индикатора, вторым - на плюс. Должен быть тихий монотонный низкочастотный гул. Нет звука или слышно что попало - не запускается кварцевый генератор. Меняем кварц и всю его обвязку (подстроечник и постоянный конденсатор) и очень хорошо чистим и сушим плату. Не запустилось - значит проблема в чипе.

Если и кварц запускается - собираем модуль и проверяем напряжения на выводах кнопок относительно минуса питания - везде должен быть ноль или очень близко. Или -1.5 В относительно плюса, если так будет удобнее мерить. Если на выводах висит другое напряжение (особенно близко к напряжению питания) - плату в мусор.

Зы, можно попробовать ещё так. Подключаем модуль так, чтобы был доступен минус питания. А потом подаем минус на все три кнопочных контакта сразу. Запустится (и остановится, если отключить провода к контактам) - пробиты ключи по кнопочным входам или где-то что-то подкорачивает. Если плата чистая - в мусор.

Все эти проблемы мне попадались на очень близкой модели 209.

Оно! Чипу, таки - карачун. :mad:
По всем трем кнопкам ~ 50-150K на плюс независимо от полярности. Вот и имеем "пожизненный ресет".

Для сравнения проверил на другой полураскуроченной 207-й плате - там на пределе 2М по всем кнопкам не видно ничего, независимо от полярности.
Так что совет - не в бровь, а в глаз, спасибо еще раз!

P.S. Советские полевые (ну ладно, КМОП, но суть та же) транзисторы... мать их...

Ого, по всем трём... обычно на этой плате (как и на 209/29367) страдает левая нижняя кнопка. Один раз был случай на 29367 - при нажатии правой нижней кнопки происходило КЗ по цепям 3 В.
Зы, напряжение на контактах кнопок относительно плюса какое?
