Привет!
Это и есть диски для резания дерева и алюминия. Там карбид вольфрама.Синюю сталь режут очень хорошо,при условии хорошей заправки режущей кромки.И при этом очень долговечные.

А почему я спрашиваю - карбиды Вольфрама бывают разные. Когда-то я попробовал точить при помощи резцов из обычного китайского сверла для бетона, еще из диска для машинки для резания теракоты, и мне не понравилось - очень легко отламывалась вершинка и при работы и при заточки. А вот например из сверла для стекла получалось намного лучше. А сейчас работаю почти только с такими :

Добрый день!

Вопрос не только в твердости сплава, но в устойчивости к ударам, которые является в функцией количества кобальта и размеры зернистости состава сплава. Таблица с характеристиками твердых сплавов вольфрама, нажмите здесь.

Если можно приобрести титан-вольфрамовой сплав, он лучше будет подходить, например Т30К4, сплав предназначен для чистовое точение с малым сечением среза; нарезание резьбы и развертывание отверстий при обработке незакаленных и закаленных углеродистых сталей.

С уважением, Душан

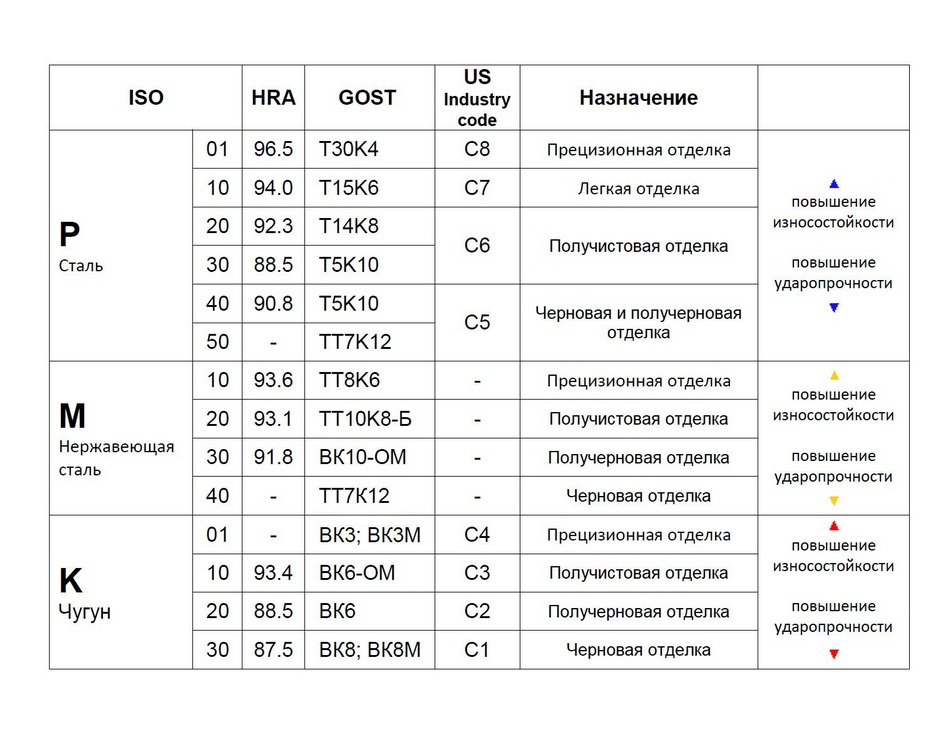

Вот, добавляю, таблица для сравнения твердых сплавов с иностранным по стандарту ISO.

С уважением, Душан

http://forum.watch.ru/attachment.php...1&d=1467128423

Привет!
Точно ,что за марка на этих дисках, я сказать не могу ,но думая что то около ВК6-ВК8. Штихель,который я показал конечно не засчитан на большие нагрузки,хотя бы из за своего малого сечения.
Невен, возможно ,что выкрашивается при заточке из за неверного абразива.
Я точу свои вот таким:
https://bndabrasives.co.uk/norton-ne...FSco0wod9lUPrg
Сам диск изнашивается быстрее чем ,например ,серый карборундовый но результат на много лучше.

Думаю нет), извините дилетанта))

Резцы лучше из эльбора , сейчас очень много всяких составов: хрупких и не очень. Режут "каленку" как масло) . Алмаз их точит.

------- ДОБАВЛЕНО ЧЕРЕЗ 12 МИН --------

И что такое :Блю стил??? У9-10 закаленную и нормализованную до темно синего цвета( по книгам нужно до соломенного)
до оси твердосплавом разрезать очень сомнительно..)
Наверное у них( китайцев) новая структура металла: и точится и жесткость)
Я честно не знаю..без обид.


С уважением.

Добрый вечер!

Я должен не согласиться.

Сталь отпущена до соломенного цвета используется для изготовление резцов и для разных режущих инструментов. Сталь отпущена до синего цвета используется для изготовления осей баланса, и очень легко точится с штихелем из твердого сплава, например ВК6-ОМ, ВК8 итд.

С уважением, Душан

http://forum.watch.ru/attachment.php...1&d=1467156156

Эльбор все равно лучше.

Не вижу в чем разница 280-285 и 290 градусов по Цельсию, сталь будет немного более твердой, и чуть более хрупкой если отпущена на 280-285 градусов. По моему, более подходит для точить между центрами. Кстати, с той же штихелем, можно точить советские осей как я уже сказал. Когда их надо было заменить я отрезал их нижнюю часть без проблемы.

С уважением, Душан

http://forum.watch.ru/attachment.php...1&d=1467159932

Я могу потвердить, что всякие заводские закаленные оси для баланса и трибы возможно нормально точить при помощи твердосплавных резцов.
Так как не было возможно узнать из какого типа и марки твердого сплава были сделаны изделия, что я пытался использовать в качестве резцов, я изпробовал и установил, что некоторые подходят, а некоторые - нет. И по моему у тех, которые не подходят, скорее всего недостает устойчивость к поломки, а не твердость или износостойкость. Поетому я задал свой вопрос...
Как уже сказал, мне понравились вот такие твердосплавные сверла и я их использую в качестве резцов. У них форма подходящая. Они хорошо заточиваются при помощи мелькозернистого альмазного кружка на дремеле. Закаленную сталь точат без нарекании. Конечно нужно быть осторожным чтобы не сломать вершинку, но если такое часто случается, ето скорее не недостаток резца, а отсуствие достаточного опыта токаря.
