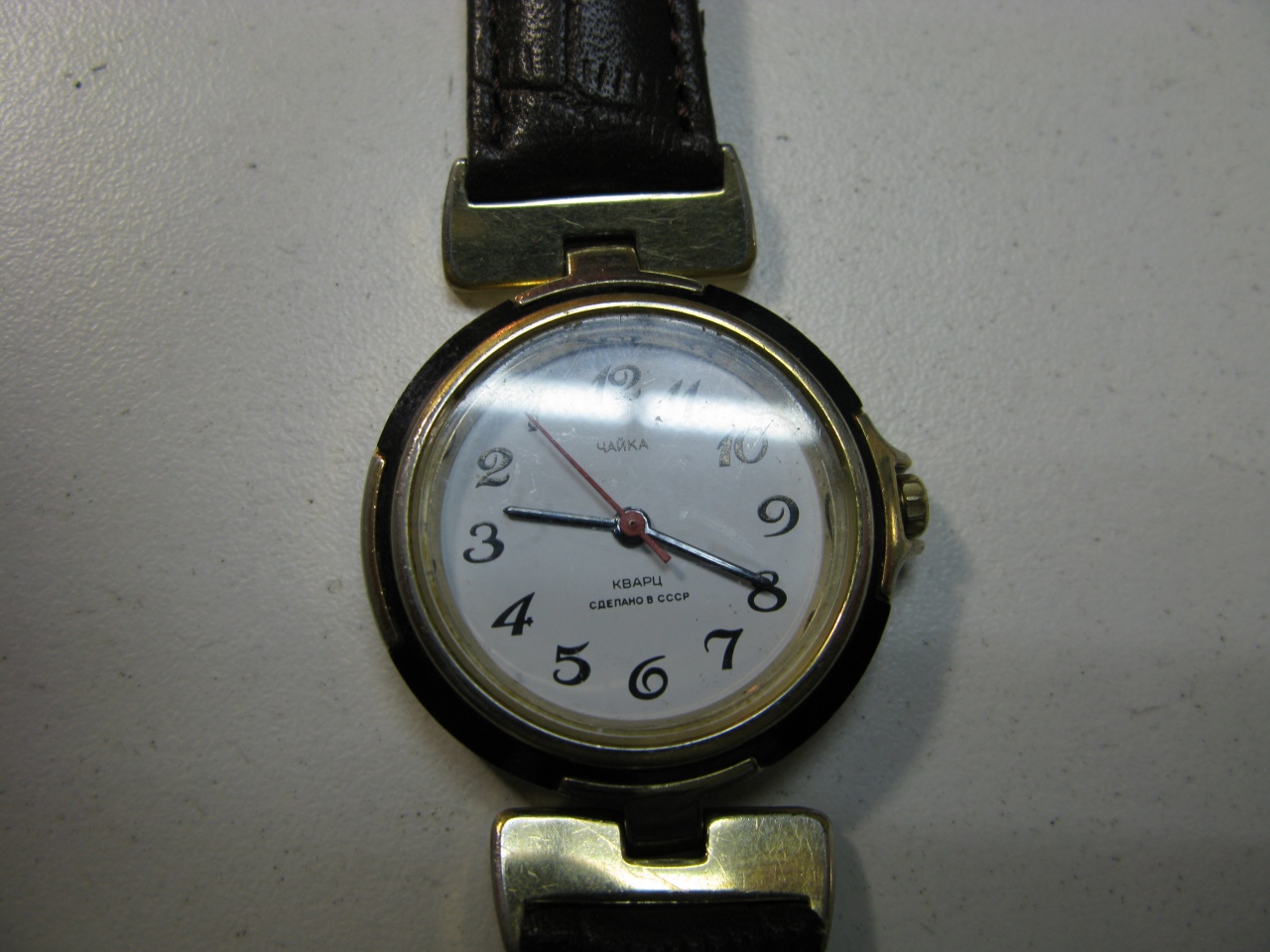

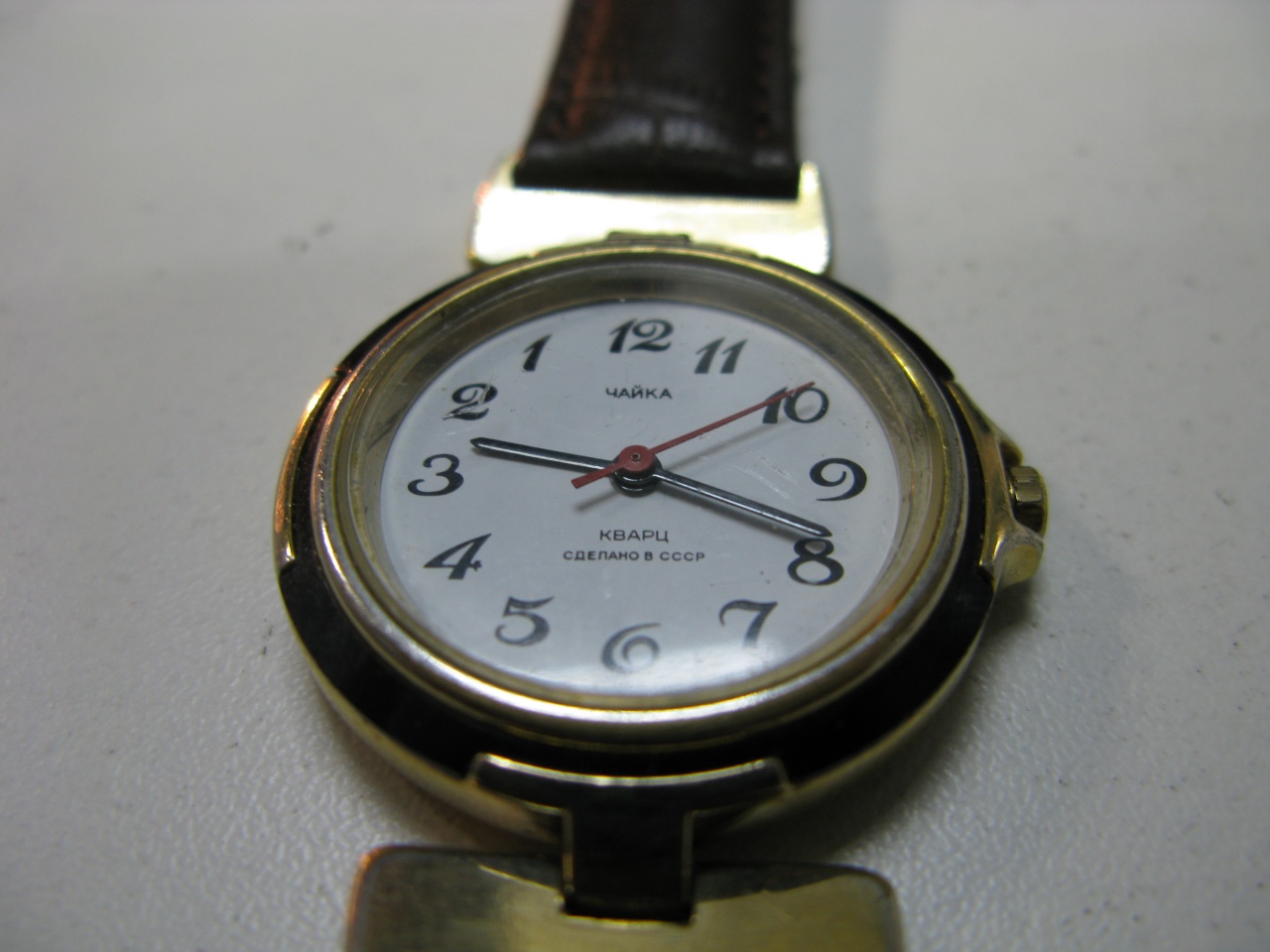

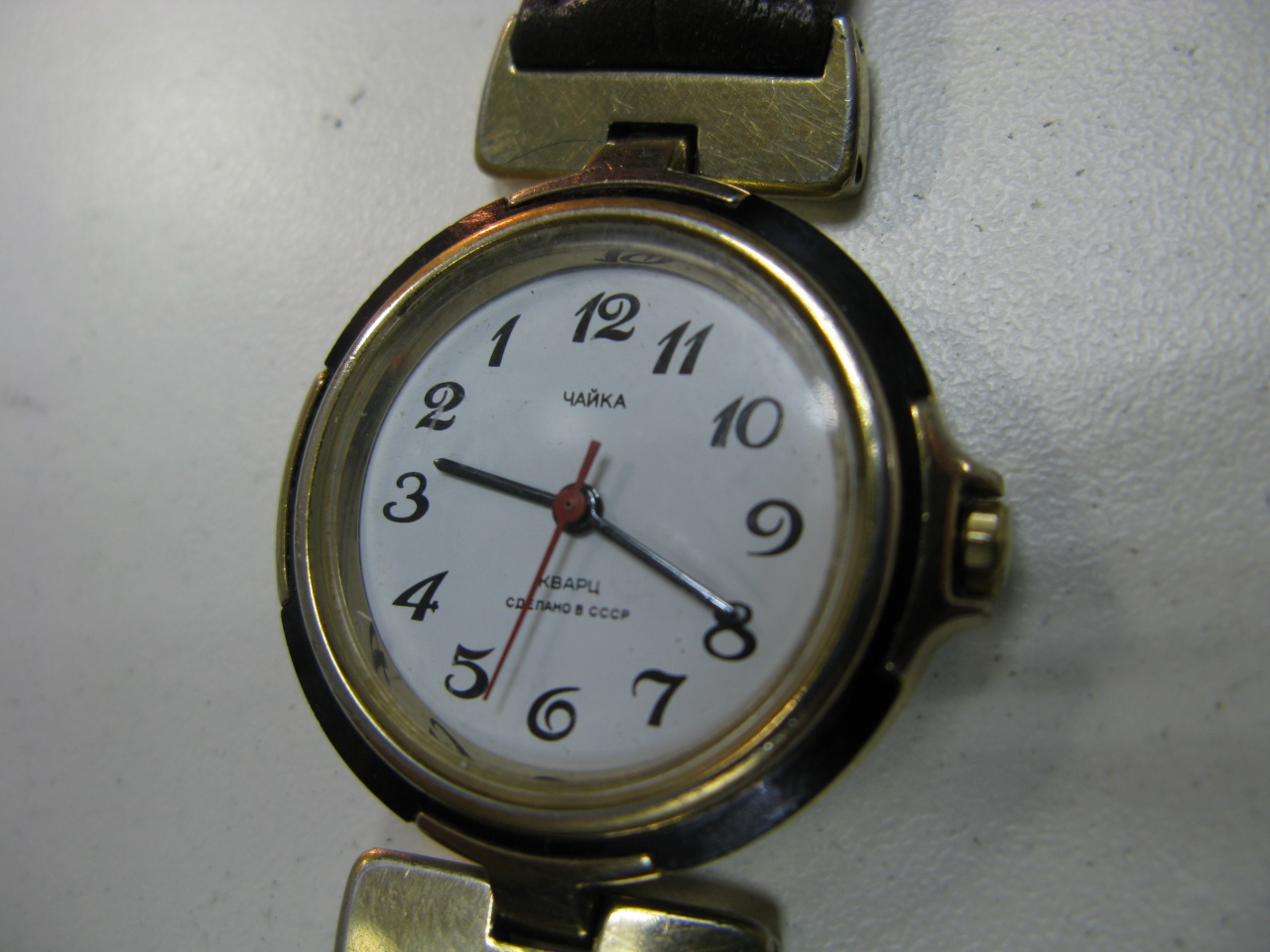

Вот такую Чайку довелось лицезреть.

Вложение 2160424 Вложение 2160425 Вложение 2160426

Её приносили в ремонт мастеру, с которым я поддерживаю дружеские отношения. Вот воспользовался моментом и заснял её на "память".

Вернул к жизни и немного освежил пару Чаек 3056. :)

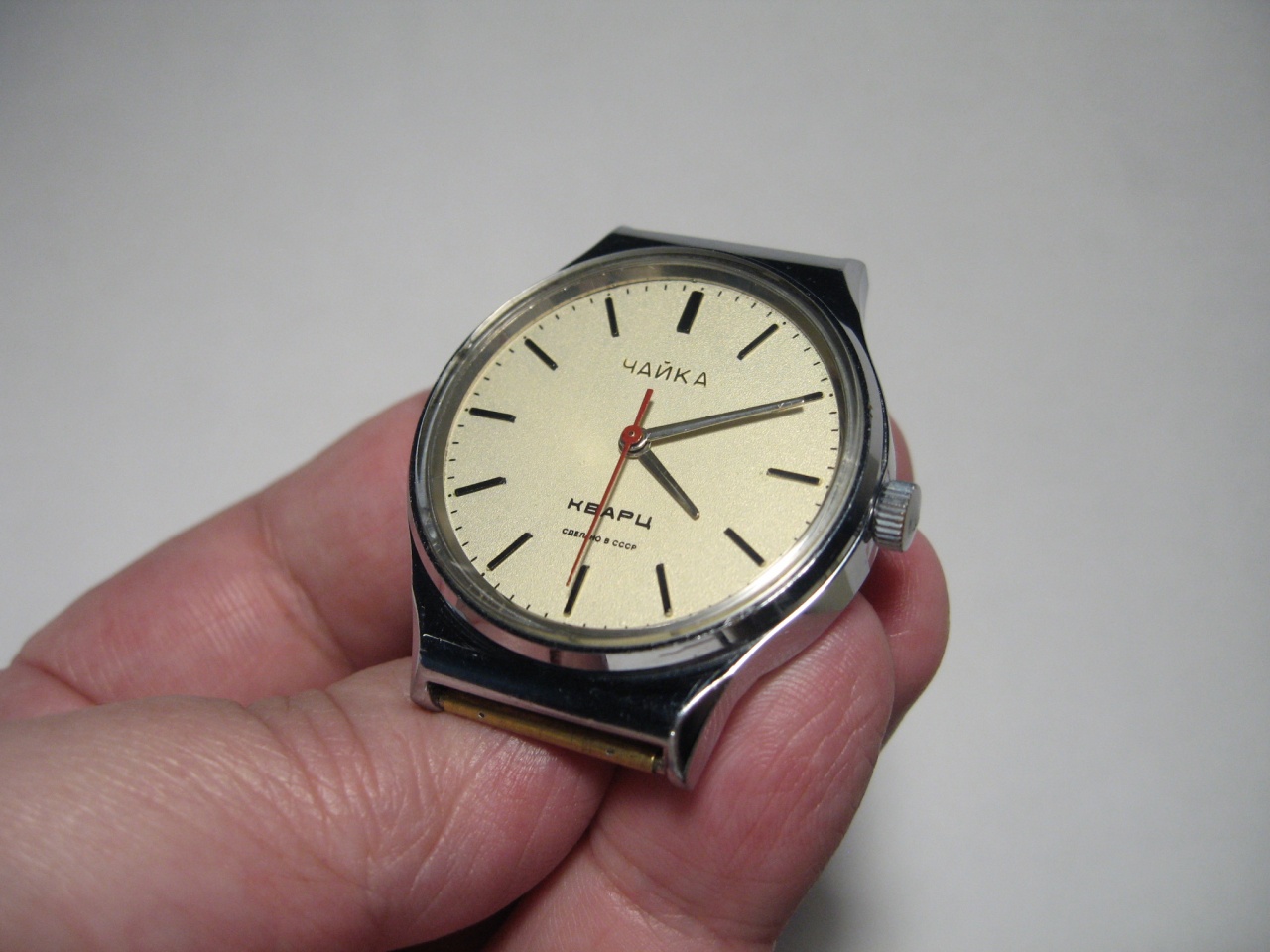

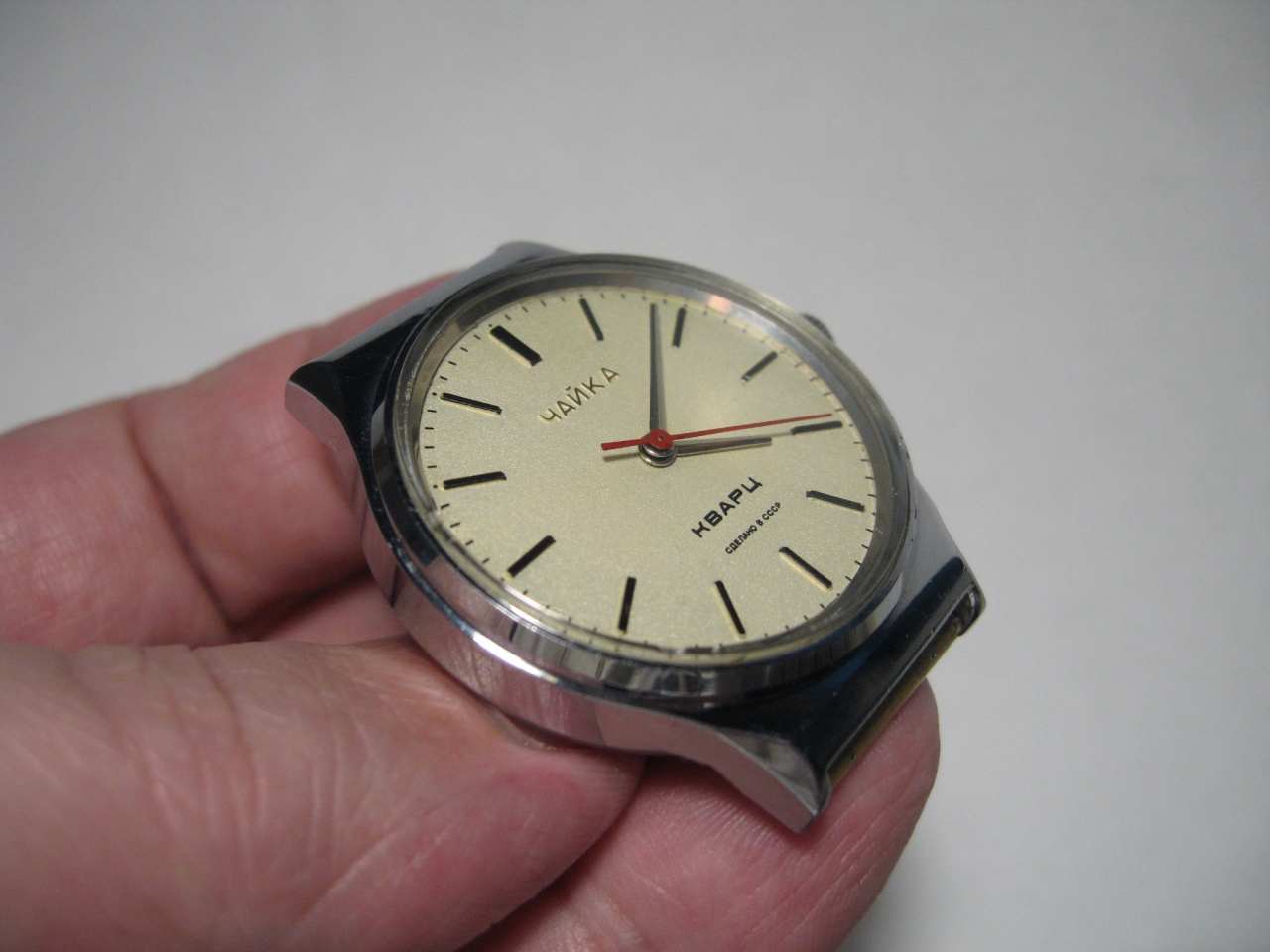

Хром-версия.
Вложение 2161456 Вложение 2161457 Вложение 2161458

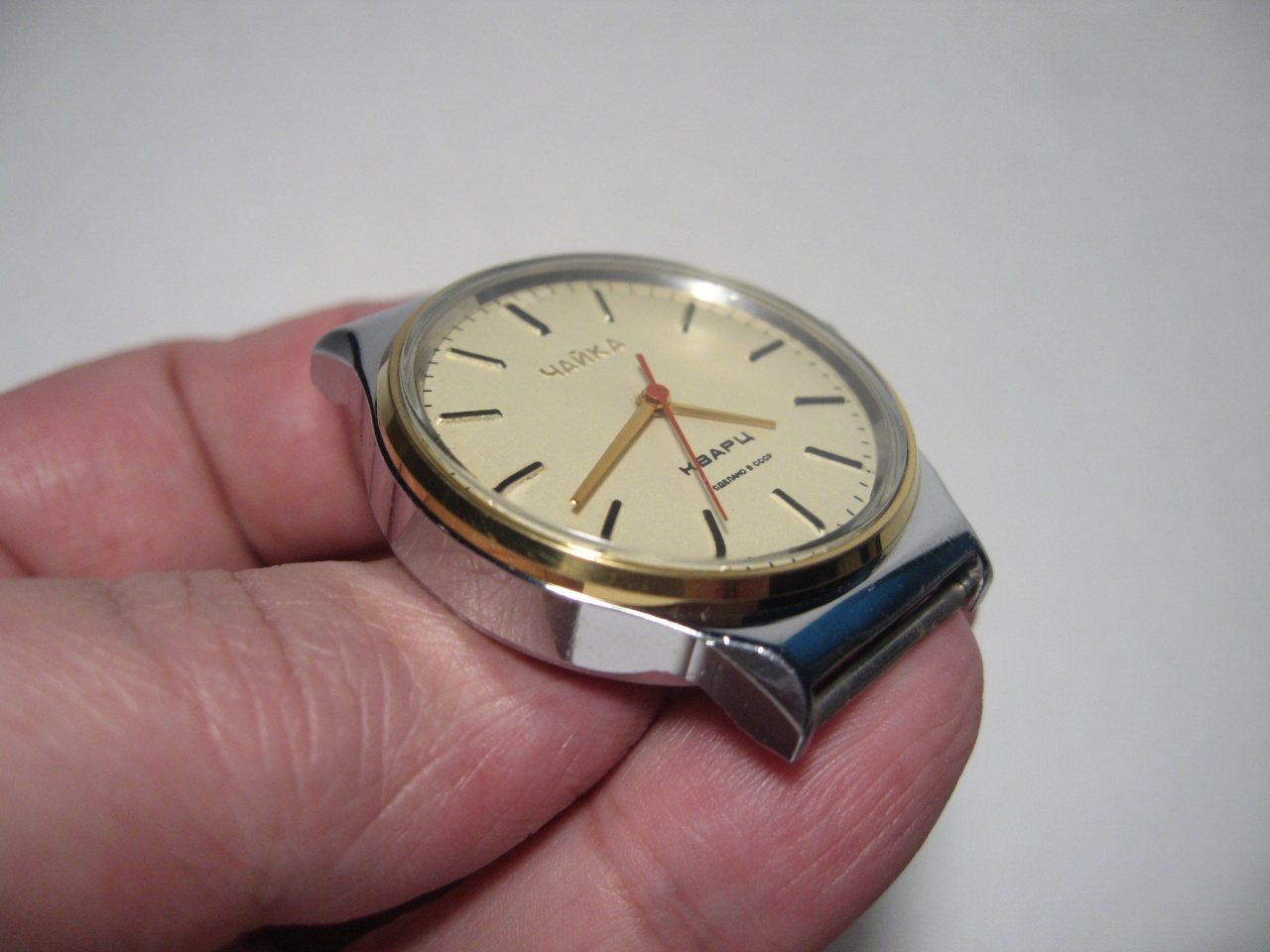

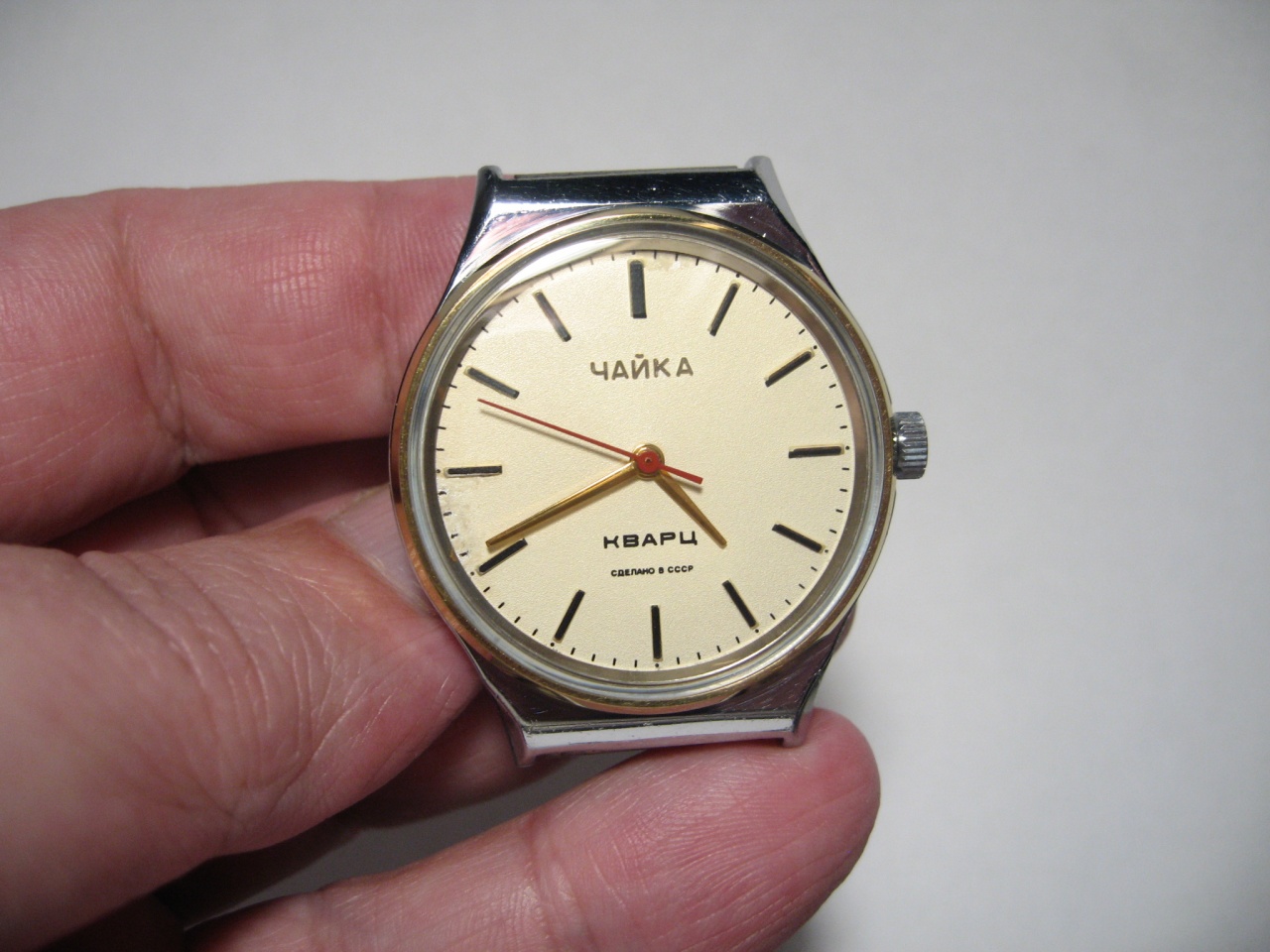

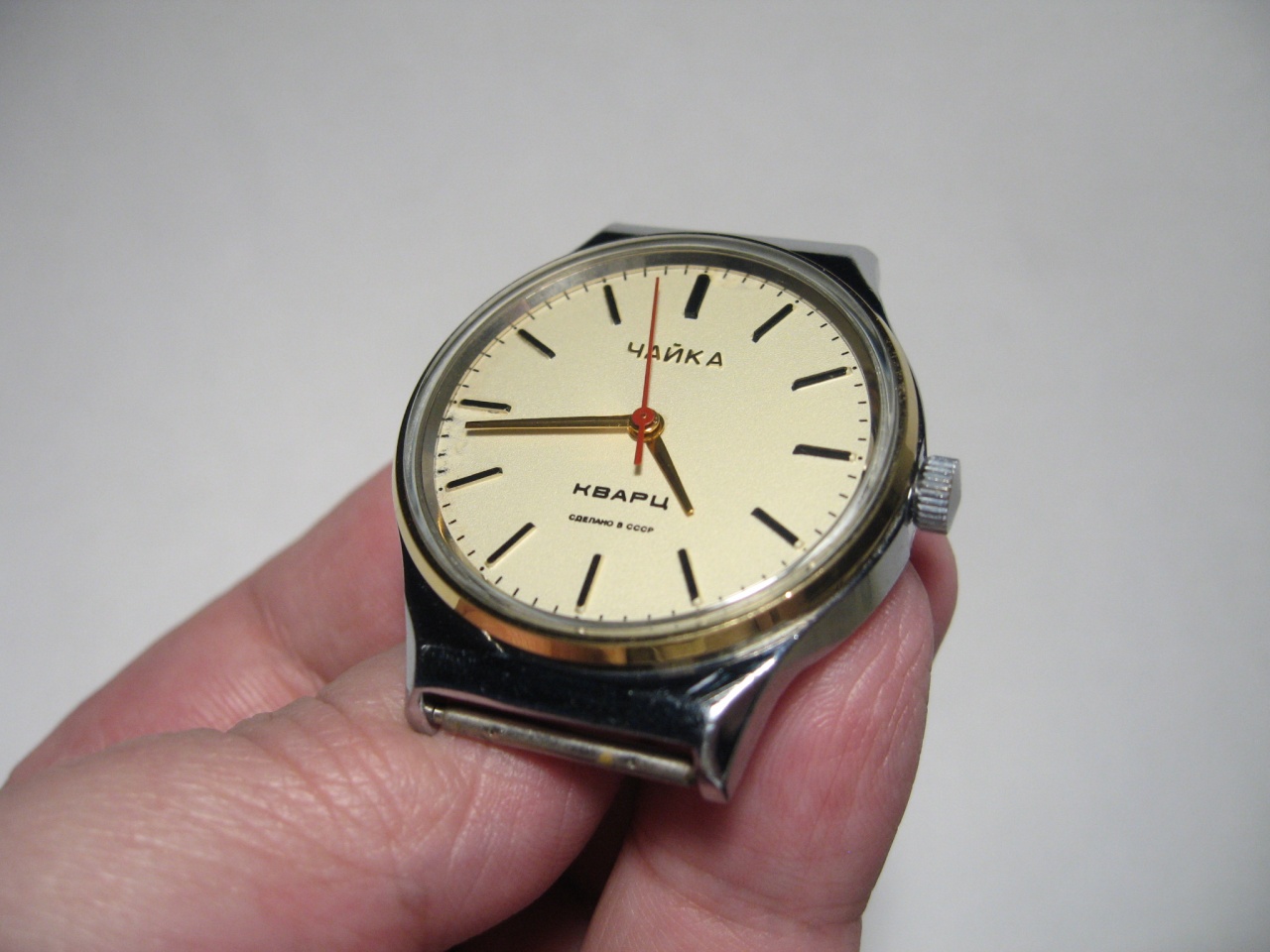

Gold-версия.
Вложение 2161459 Вложение 2161460 Вложение 2161461

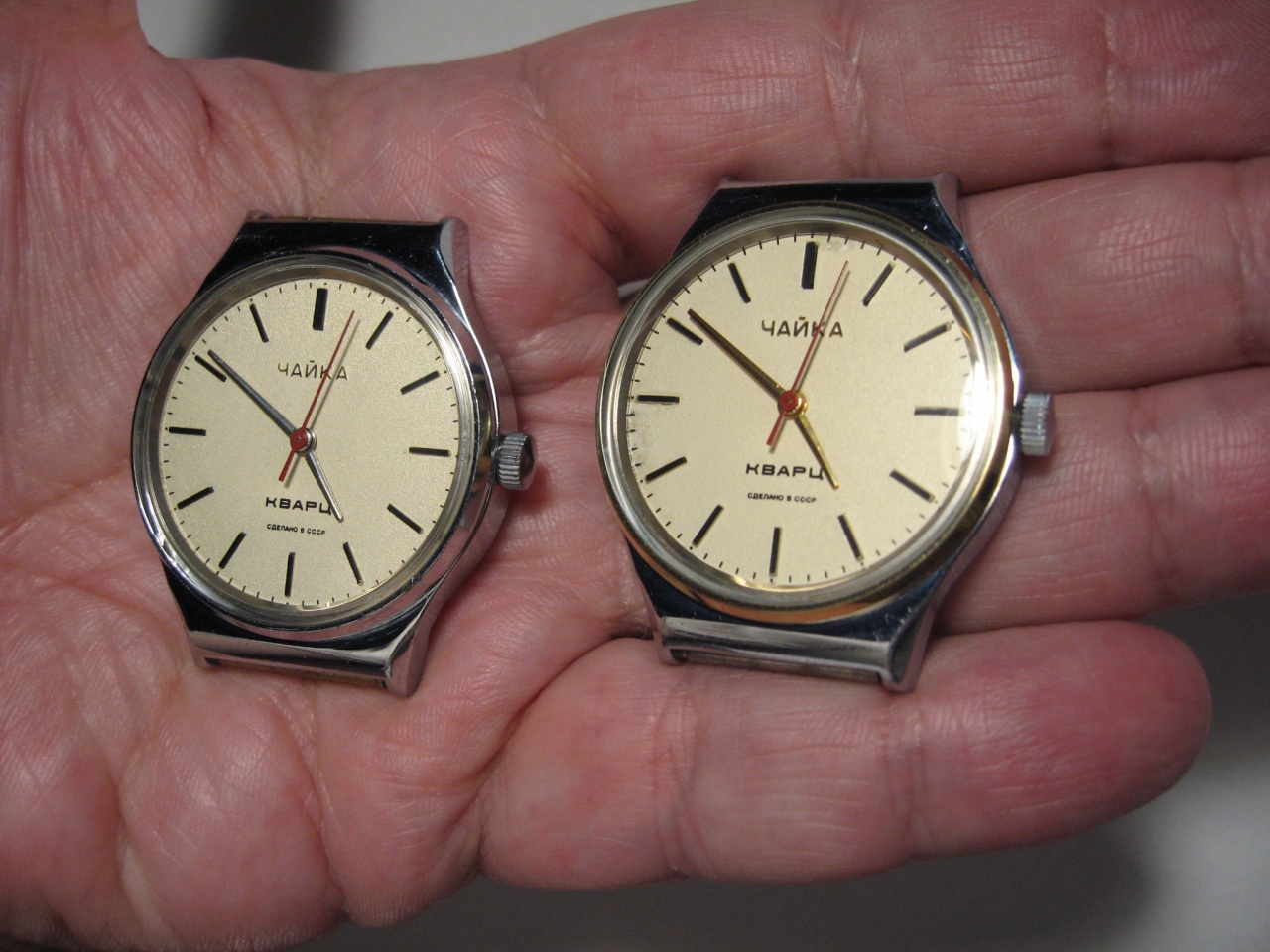

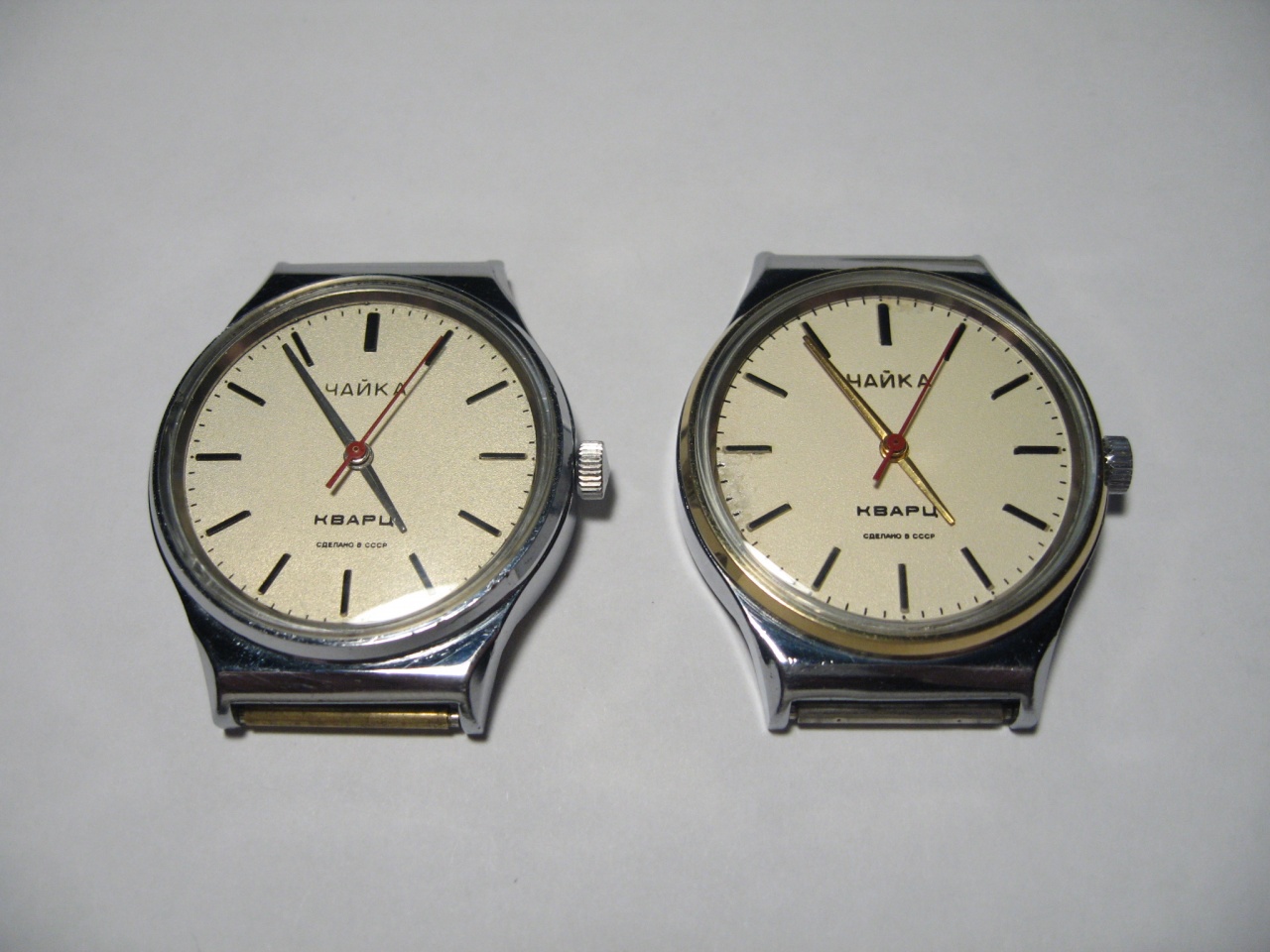

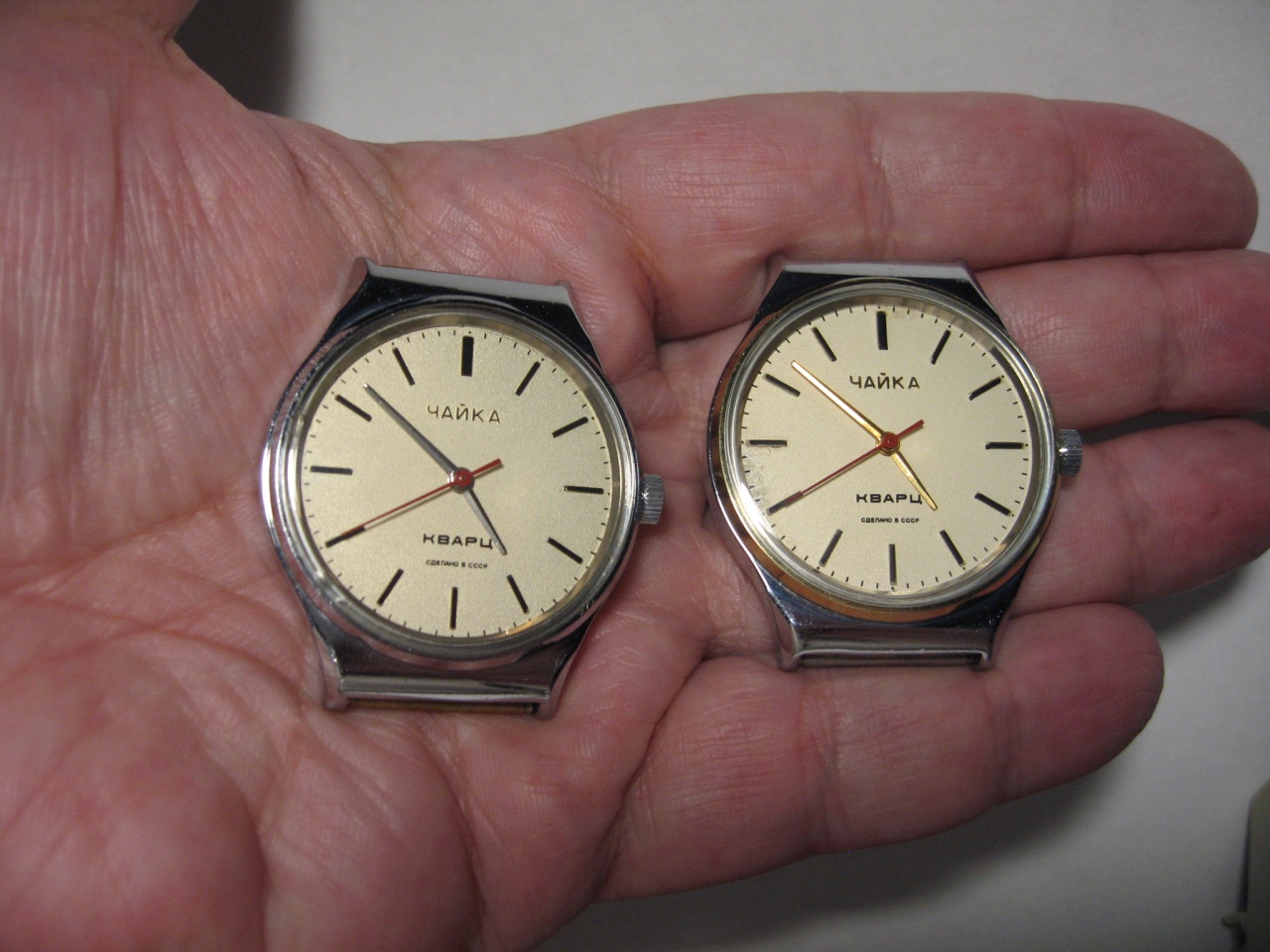

Вместе. ;)
Вложение 2161462 Вложение 2161463 Вложение 2161464

я не оригинален...

Добавились пара Чайек в коллекцию.
Первая - самая обычная.

http://www.horology.ru/TZ/q002.jpg

Вторая очень ранняя. Номер ниже 5000 у меня впервые. Микросхема от ноября 77 года. В коллекции есть часы со схемой от апреля 77 года, а в сети видел фото часов февраля 77 года.
Калибр отличается от более поздних. Порадовал выключатель часов - это штифт на рычаге с камнем на конце. Камень двигает контакт при выдвижении головки в перевод стрелок. При этом схема подачи импульсов на катушку механически прерывается.

http://www.horology.ru/TZ/q003.jpg

Цитата:

Сообщение от Андрей Бабанин (Сообщение 5026663)

Порадовал выключатель часов - это штифт на рычаге с камнем на конце. Камень двигает контакт при выдвижении головки в перевод стрелок. При этом схема подачи импульсов на катушку механически прерывается.

Нет, эта система работает не так. Если Вы посмотрите внимательнее, то увидите, что контакт на плате с помощью этого рычага размыкает/замыкает между собой выходы микросхемы на двигатель. В нормальном режиме эти выходы разомкнуты, а в режиме перевод стрелок замкнуты. Таким, немного корявым образом был реализован сброс секунд. Корявым потому, что, когда замыкаются выводы микросхемы, сильно возрастает потребление тока. Думаю, именно поэтому в более поздних версиях часов отказались от этого конструкторского решения.

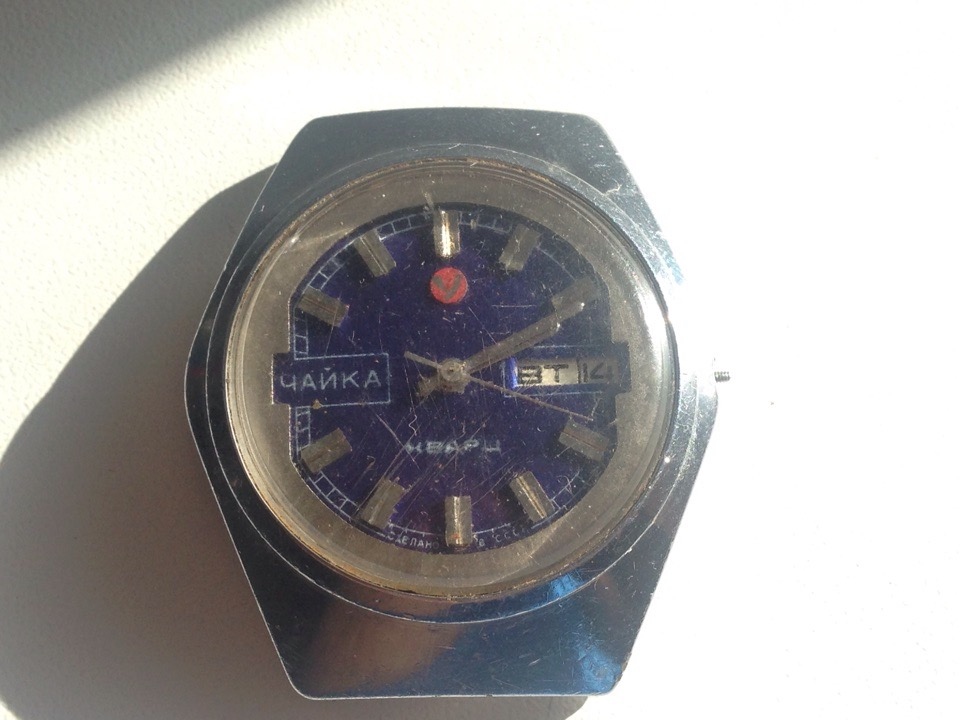

Здравствуйте, коллеги. Мне попалась вот такая синяя чайка. Поставил батарейку - шаговик дергается. Стекло в царапинах, но трещин вроде нет. Кварц не моя тема, поэтому интересует Ваше мнение по поводу ценности. Спасибо.
Вложение 2375703 Вложение 2375704 Вложение 2375705

Забрела в коллекцию Чайка. Не то, чтобы редкость, но полностью рабочая конечно явно нечастая.

http://www.horology.ru/TZ/ele474.jpg

Доброго здоровья всем! Недавно знакомый Чайку КВАРЦ мне отдал. Судя по нестабильной работе шаг мех, часам нужна чистка механизма. Шлифовать стекло не стал, выкладываю, как есть. :cool:

Да там, скорее, замена ШД нужна. Это главная проблема 3050 и 3056. Ну и сам резонатор, почти наверняка, сдох и часы спешат на 60-80 сек. в сутки.
