Да вы правы, конденсаторами тут служат вот те широкие дорожки в низу и вверху платы,с обратной стороны такие же дорожки, на них минус, видно плохие это конденсаторы мягко говоря, перебив к ним дорожки я припаял 15 пФ на минус, игра заработала четко, без глюков и проблем с часами.

Здравствуйте. У меня такой вопрос. Имеется игра 24-01, когда вставляю в неё батарейки. она сразу входит в режим указания времени будильника или установки будильника и больше ни на что не реагирует. Было механическое повреждение конденсатора (большой на 33 нФ на фото), его заменил. но ничего не изменилось. Подскажите пожалуйста. в чем может быть причина? Процесс снял на видео http://www.youtube.com/watch?v=ni5ve...ature=youtu.be

Проверить кнопку "звонок" и контакты, которые идут. Вероятно замыкание.

Sergei Frolov визуально нигде замыкание не видно.

Пробой входного транзистора в микросхеме, менять микросхему. Подойдет от любой игры с четырьмя кнопками.

siealex, спасибо. Блин, это мне уже не сделать. (( Слишком тонкая работа.

------- ДОБАВЛЕНО ЧЕРЕЗ 14 МИН --------

Тогда еще один встречный вопрос: если менять проц, то нужно отрывать прилипший экран от резинок. Какова вероятность, что экран потом заработает нормально?

Тогда еще один встречный вопрос: если менять проц, то нужно отрывать прилипший экран от резинок. Какова вероятность, что экран потом заработает нормально?

Экран нужно легонько снять с плати и положить на место в панель. Вероятно что резинки будут на экране, их можно легонько пройти спиртом. Проц отпаивать паяльником 25 Вт с острым жалом, нагревая ножку продвигайте под неё лезвие.
Но может проще найти похожую игру с битым экраном но целой платой на каком нибудь молотке и заменить.

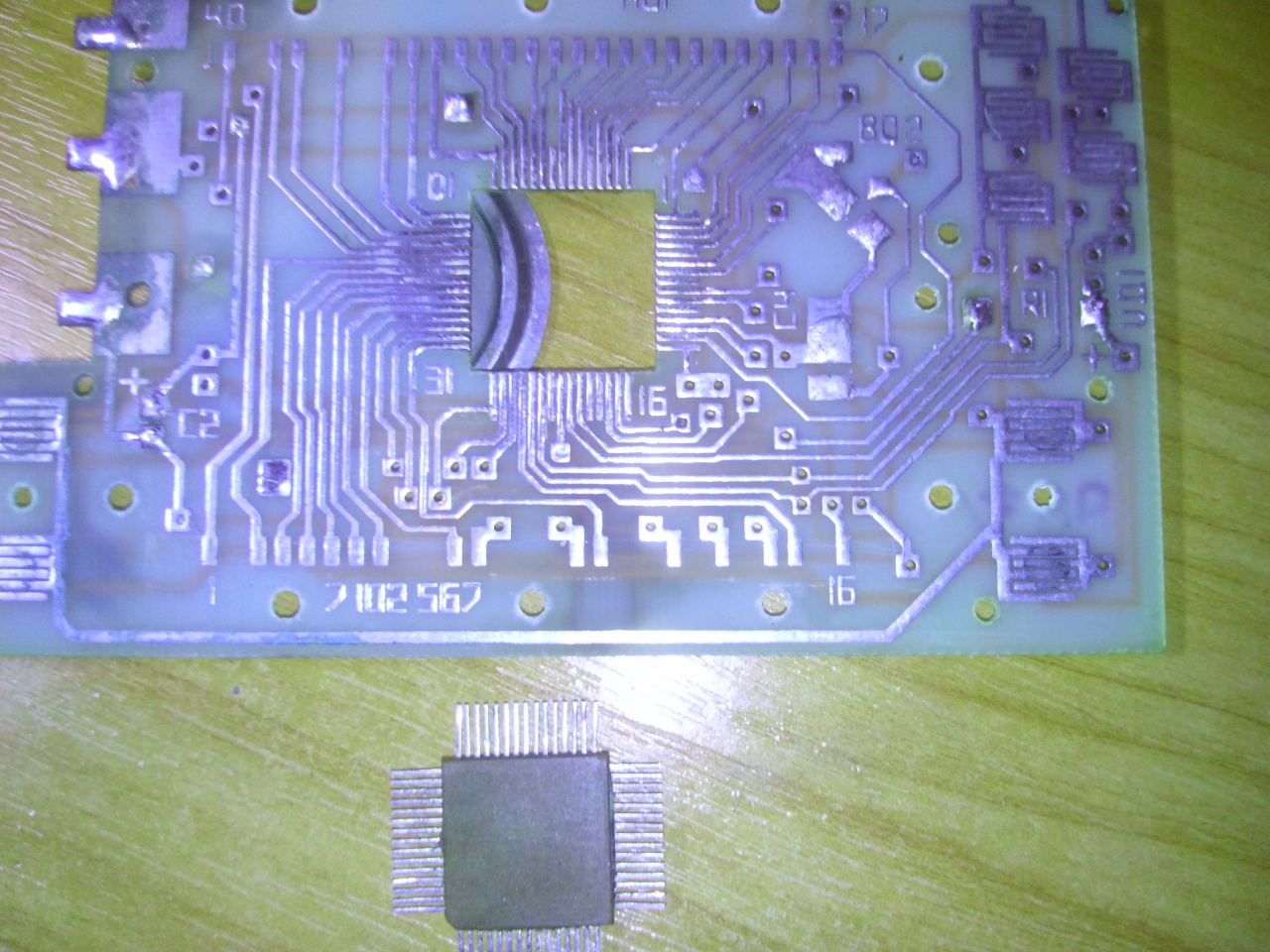

Вот так выглядит:

Вложение 859881

RisenSV шикарный совет с лезвием! Пригодится не только в играх. Спасибо. На счет донора с битым экраном, у меня изготовитель Саратовский "Рефлектор". Какова совместимость запчастей от различных производителей?

Пожалуйста. Посмотрите на третей странице этой темы, там спецы писали что-то про совместимость запчастей.

Читал всю ветку, про имеющийся у меня экземпляр не встречал информации в инете вообще. Даже информации, что она производилась на таком заводе нет. Вот фотографии внутренностей и эмблемы изготовителя. Поэтому хочется игру оставить в максимально оригинальном виде, хоть и внешне подпорченном. Будучи школьником, пытался прибавить громкость, поэтому была безжалостно неоднократно просверлена задняя крышка.
