Открутите три оставшихся винта и снимите плату. Откроются площадки выводов катушки. Измерьте сопротивление любым омметром (около 300 Ом). Подойдет любая катушки от 23ХХ серии. Удачи. Если будете снимать катушку - только с разбором механизма. Откручивается только левый винт. Снимается катушка с магнитопроводом и шаговым двигателем вместе одним блоком. Правый винт открутите потом на снятом блоке.
Если найдете с исправной катушкой, то поменяйте блок шагового двигателя с магнитопроводом и катушкой целиком. |
а еще проще найти исправный механизм и переставить в нужное оформление
|
Я думаю, что спор из-за количества катушек 6 или 4 возник из-за того, что рассматривались разные калибры.
Как я понимаю - Ракета - 6 катушек, Слава - 4 катушки. Пытался понять причины отказов катушек - электролит. Просто окисляются пайки катушек в двигателе - получается обрыв. |
Здравствуйте! Может есть у кого или видел где циферблат от часов Ракета Фазы Луны.Пока на барахолках не попадались,но говорят ,что бывают среди лома. У моего циферблата ножки сломаны,оказалось после разборки,что циферблат был просто приклеен.Нахожусь в Санкт Петербурге.
|
На всех 3050 и 3056 было 4 катушки. Причина отказа практически всех катушек - перетирается провод катушек от контакта с магнитами ротора или налипшей на магниты стружкой. Магниты начинают тереть по проводу катушек из-за износа и люфта оси. Грязь налипшая на магнитах только ускоряет этот процесс.
Кстати, сопротивление катушек на 2356 в районе 2-3 Ком, как и на 3056А. Сопротивление катушек двигателей в районе 3-4 Ком. |
Вложений: 6
Цитата из первого сообщения
Цитата:

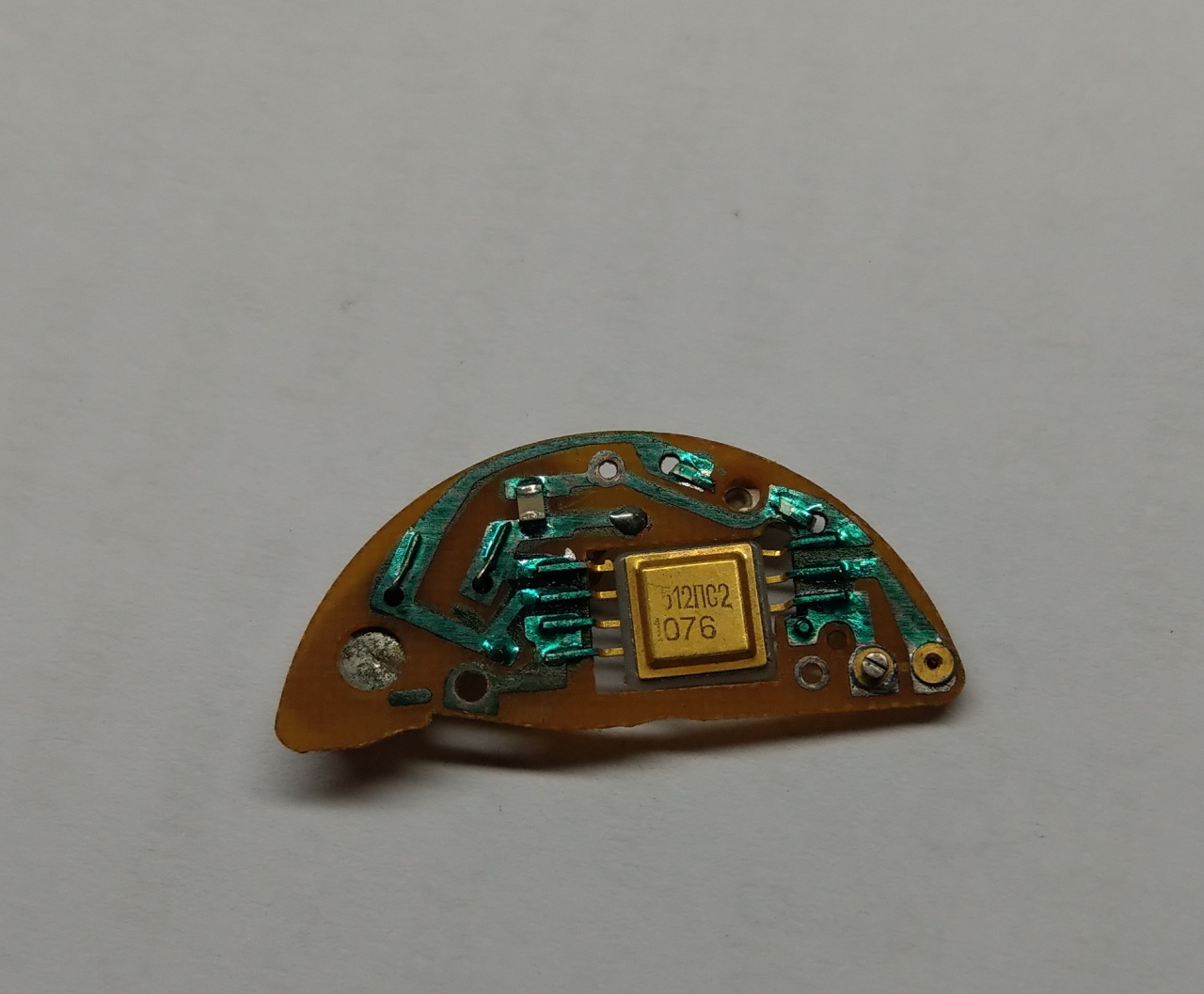

Случайно до меня дошли вот такие вот. К сожалению, с ходом проблемы, обрыв где-то в катушке . Но по внешнем виду все сходится. Общий вид. Индексы с белыми полосками, стрелки с белым наполнителем, слова "Кварц" на циферблате нет. http://forum.watch.ru/attachment.php...1&d=1541284310 Задняя крышка - все-таки это нержавейка, а не латунь! Я царапал :) http://forum.watch.ru/attachment.php...1&d=1541284310 Циферблат. Очень сильно пострадал. Но видно, что слова "Кварц" на циферблате нет. И видно, что он был голубым, до того как выцвел. http://forum.watch.ru/attachment.php...1&d=1541284310 Модуль. Микросхема 10.1976, кварц 05.1977. Красным выделен тот самый контакт, который замыкается в третьем положении переводной головки. http://forum.watch.ru/attachment.php...1&d=1541284310 http://forum.watch.ru/attachment.php...1&d=1541284310 Ранний, скорее даже опытный механизм. Мотор без ушек крепления (выделено красным) и рычаг арретира с рубиновым камнем-изолятором (выделено красным). http://forum.watch.ru/attachment.php...1&d=1541284310 |
Механизм в таком виде выпускался как минимум весь 77 год. Двигатель без ушек и вправду ранний, как и схема, до этого мне известны были делители начала 77 года. Кстати, у меня одна из ранних схем оснащена импортным цилиндрическим кварцем, следов перепайки нет - лак заводской.
http://forum.watch.ru/showpost.php?p...&postcount=105 http://forum.watch.ru/showthread.php?t=189389 |
CARETAKER, узнаю Ракету. На Мешке лет пять висела убитая бедолага. Вы ее отмыли, привели в божеский вид. ) за год таких движков произвели не одну тысячу, зачем их уничтожать было?
|
Цитата:
Цитата:
|
Вложений: 5
"В свете ж вот какое чудо" (с) А.С.Пушкин
Ракета кварц СССР на механизме 1956. Первоначально мне в руки попала с неисправным механизмом завода Чайка, на котором было нацарапано "Брак" :) На кварце не было никаких маркировок, поэтому определить дату сборки невозможно. Механизм поменял на рабочий, тоже от Чайки, и представляю часы вашему вниманию. Судя по списку кварцевых часов ракета в начала этой темы, Ракета на 1956 - это либо эксперимент, либо мелкая серия. Вот часы в сборе спереди и сзади. http://forum.watch.ru/attachment.php...1&d=1546343411 http://forum.watch.ru/attachment.php...1&d=1546343411 Под крышкой. Видно, что проставочное кольцо сделано именно под 19й калибр. Ну и характерное полукольцо-фиксатор не позволят усомниться в том, что это действительно Ракета. Насколько я знаю, никакой другой часовой завод в СССР таким образом механизмы в корпусах не фиксировал. http://forum.watch.ru/attachment.php...1&d=1546343411 Механизм на циферблате и циферблат изнутри. Всё родное, ножки сделаны именно под этот калибр. http://forum.watch.ru/attachment.php...1&d=1546343411 http://forum.watch.ru/attachment.php...1&d=1546343411 |
