Электроника 5-29354 (207М)
Вот прибыли все запчасти и небольшой фотоотчёт, как я собирал Электронику 29354 (207М).

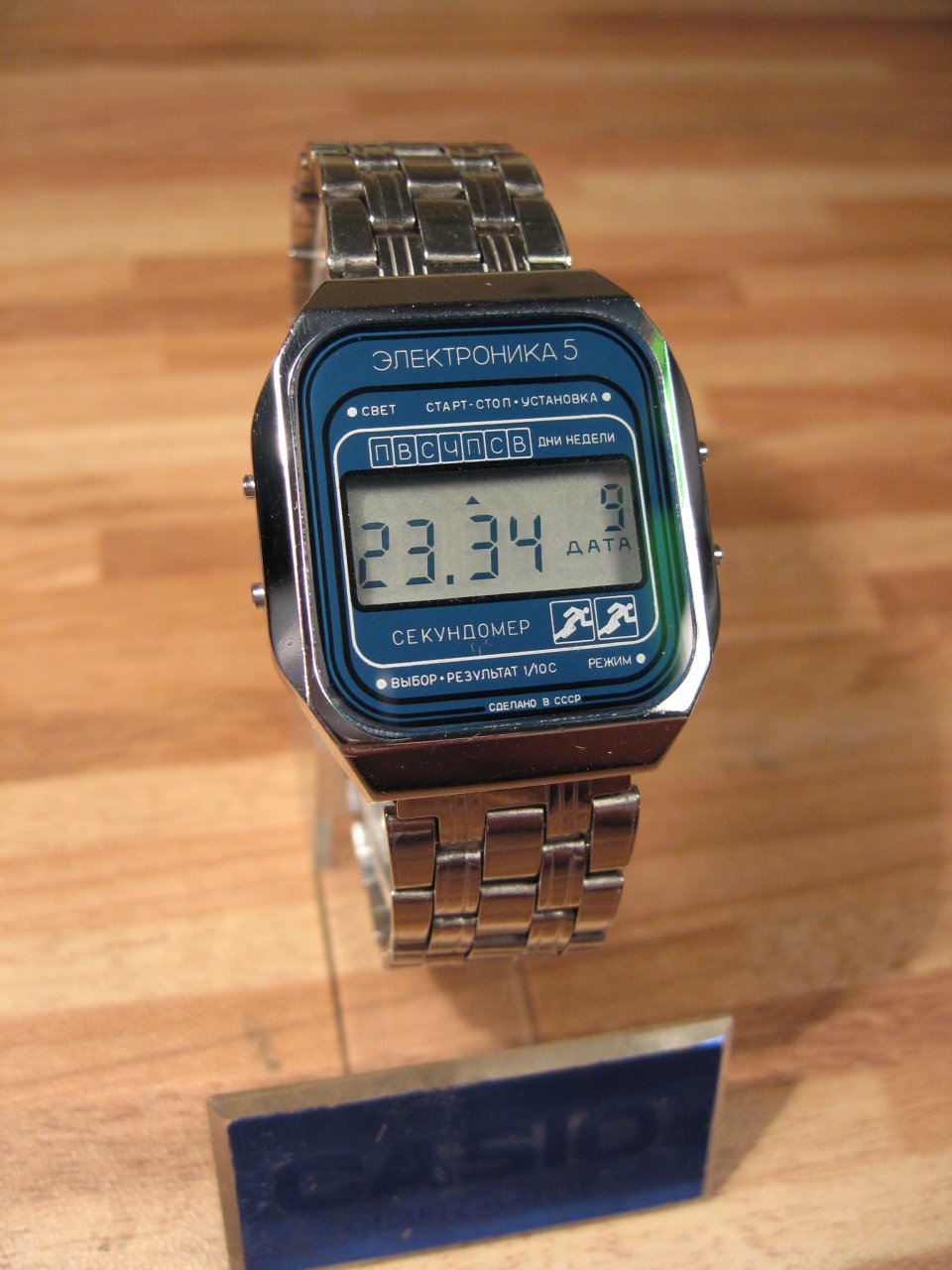

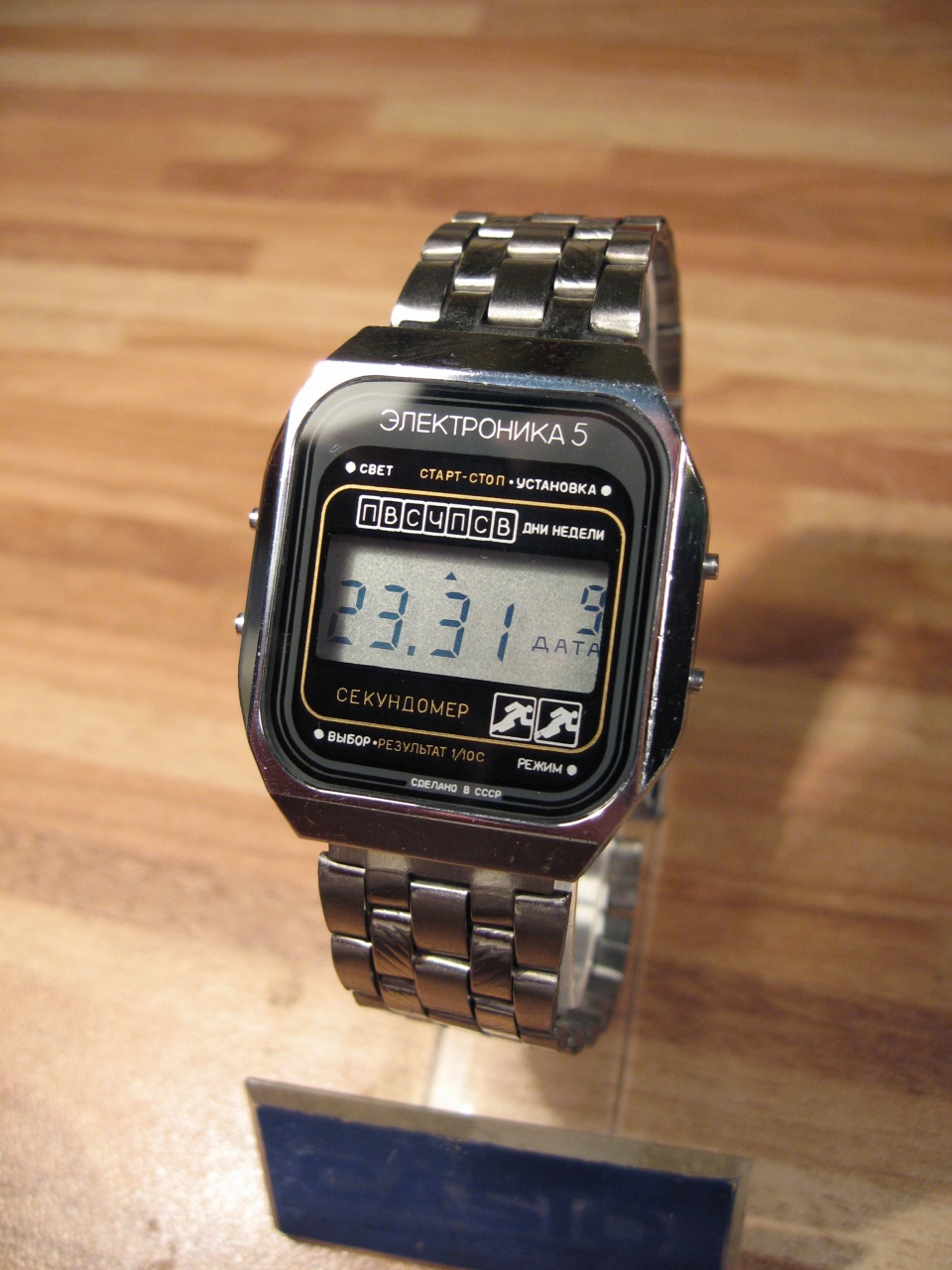

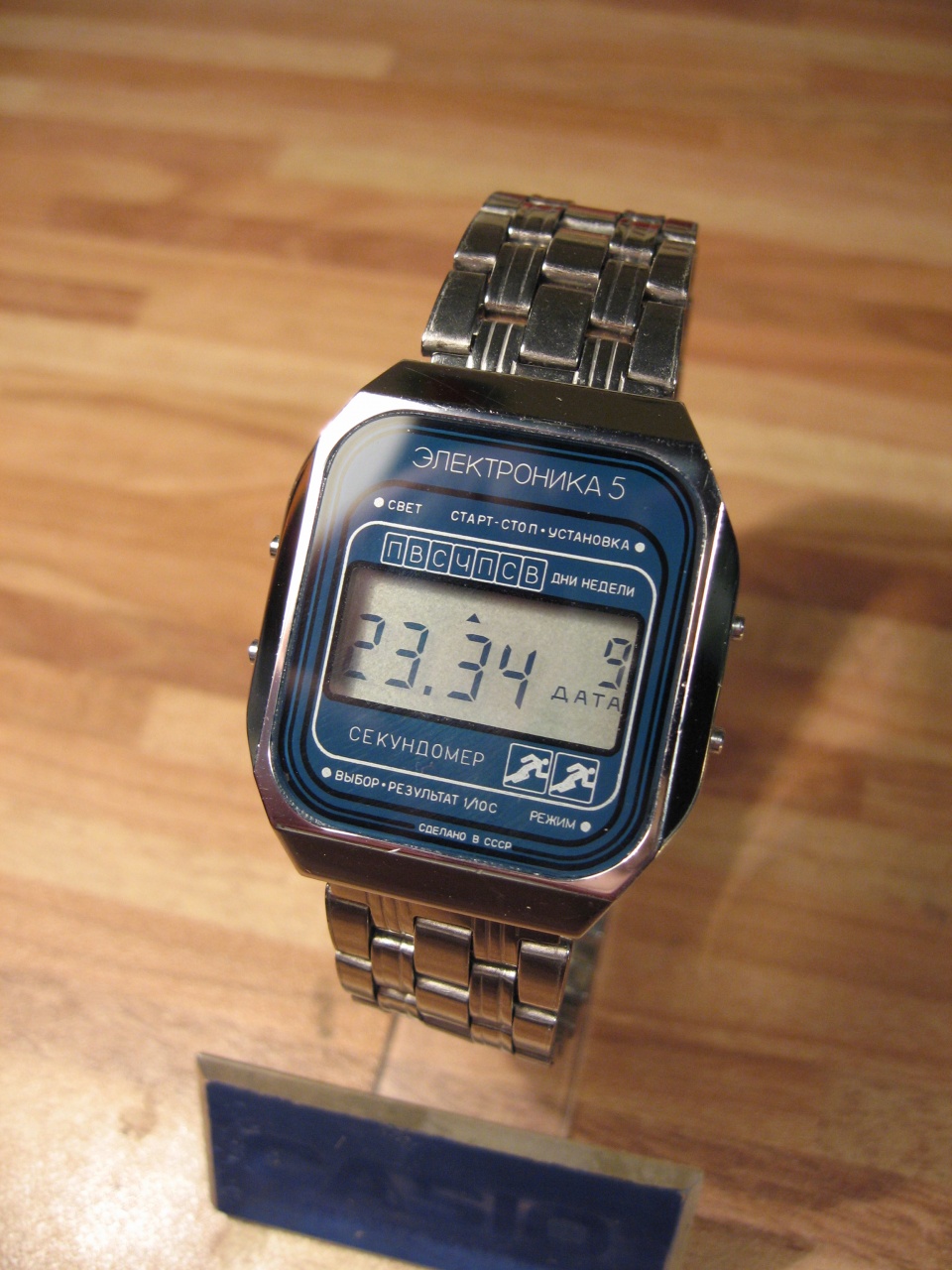

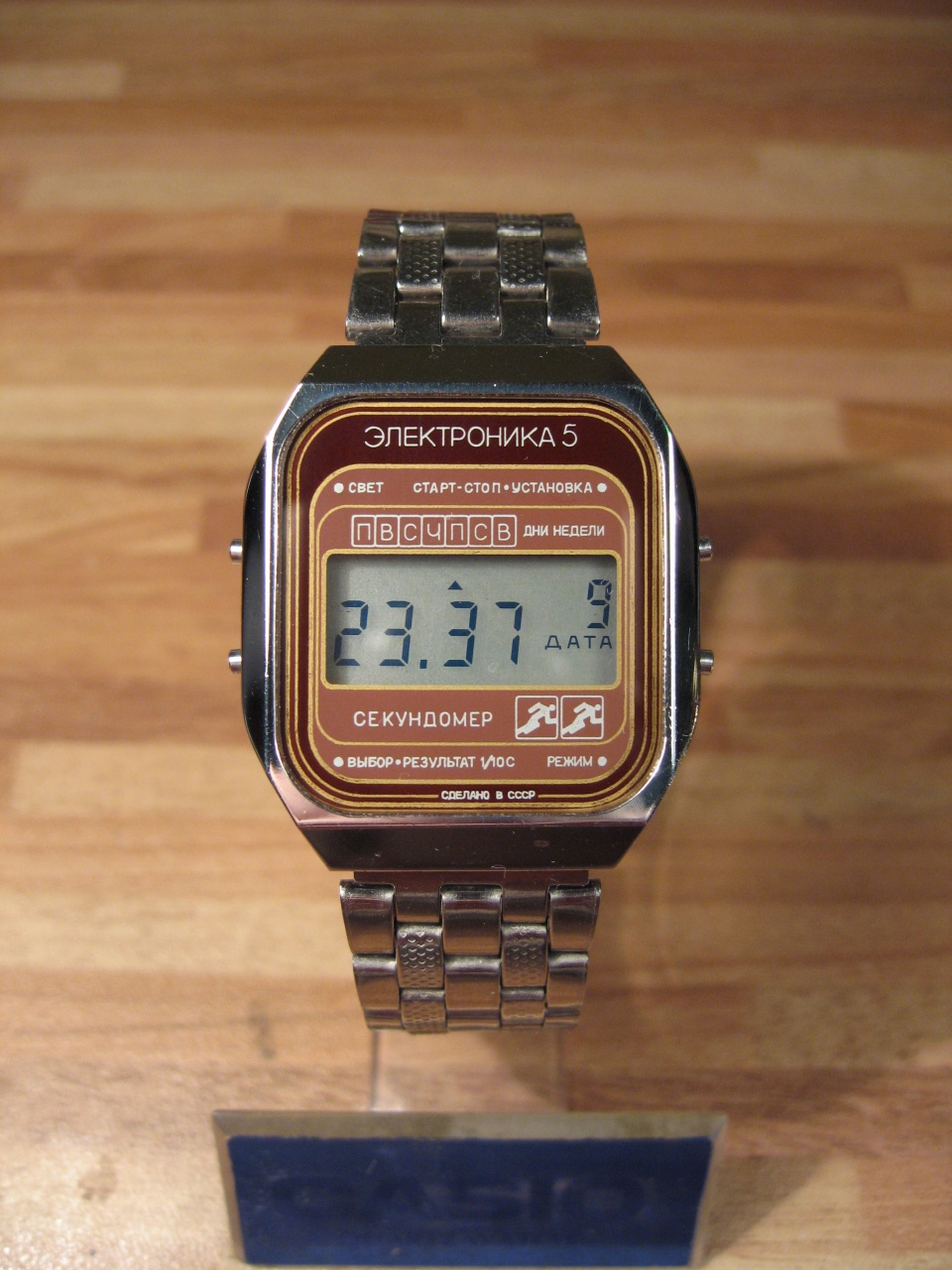

Фото 1 - что есть в наличии. Плата на обратной стороне имеет маркировку 7503. Тип индикатора - ИЖЦ 7-6/7. Фото 2 - родной (Оригинальный) отражатель. Было два варианта. Вариант слева - лучше (Состоит из двух частей), вариант справа - хуже (Окрашена одна сторона) - подсветки почти нет. Фото 3, 4, 5, 6 - стандартный отражатель под ЖКИ, заменяю своим набором. Всё идет в такой последовательности: чёрная, не пропускающая ультрафиолет пленка, зеркальная плёнка, матовая плёнка (Глянцевой стороной к верху), родной прозрачный отражатель. (Попадались платы у которых на солнечном свете сбивалась индикация. Кроме того с родным отражателем почти всегда была недостаточна подсветка ЖКИ) Фото 7 - модуль в сборе. Фото 8, 9 - ложу изоляционное кольцо под батарейку. После установки батарейки делаю общий "сброс", кнопки 1,2,3 нажимаю вместе, модуль запускается и начинается отсчёт времени. Фото 10 - корпус попался не совсем в идеале, но другого нет. Фото 11, 12, 13, 14 - что получилось в итоге. Фото 15 - получившаяся подсветка ЖКИ. http://s017.radikal.ru/i434/1507/9b/bd3e74076530t.jpg http://i072.radikal.ru/1507/25/9dd2cb300900t.jpg http://s009.radikal.ru/i307/1507/df/a357ef88e815t.jpg http://s020.radikal.ru/i703/1507/2e/498375eb9ba5t.jpg http://s017.radikal.ru/i407/1507/5f/a3bd18386c3bt.jpg http://s016.radikal.ru/i337/1507/9e/7e59bf1056edt.jpg http://s009.radikal.ru/i308/1507/3b/1e8031d42f63t.jpg http://s020.radikal.ru/i709/1507/ed/328793766522t.jpg http://s010.radikal.ru/i313/1507/d3/70a9469aa84at.jpg http://s020.radikal.ru/i710/1507/0f/1d0489cfd021t.jpg http://s58.radikal.ru/i162/1507/76/5d890ac5211ct.jpg http://s019.radikal.ru/i633/1507/da/4f12d657bfd6t.jpg http://s019.radikal.ru/i632/1507/f4/edbe3ba4eabet.jpg http://s020.radikal.ru/i707/1507/2e/0d800b5d9c12t.jpg http://s010.radikal.ru/i313/1507/aa/13efb3582793t.jpg |
Скажите пожалуйста ув. коллеги сколько должен "кушать"(mA\mkA) модуль данной модели???
|
3..4 мкА.
|
Вложений: 7
Вот такой симпатичный зверек пополнил ряды.
http://f1.s.qip.ru/11BE1KEe9.jpg |
Индикатор кстати от 29367 поздних выпусков. Отличия от советского индикатора малозаметные, но они есть - немного более узкий шрифт цифр и более округлая форма сегментов, также (не уверен, но похоже) немного меньшего размера стрелочки дней недели.
|
Индикатор точно родной. Модуль перебирал, знаю)))
|
Тогда не исключено, что уже в те времена их было несколько видов.
|
|

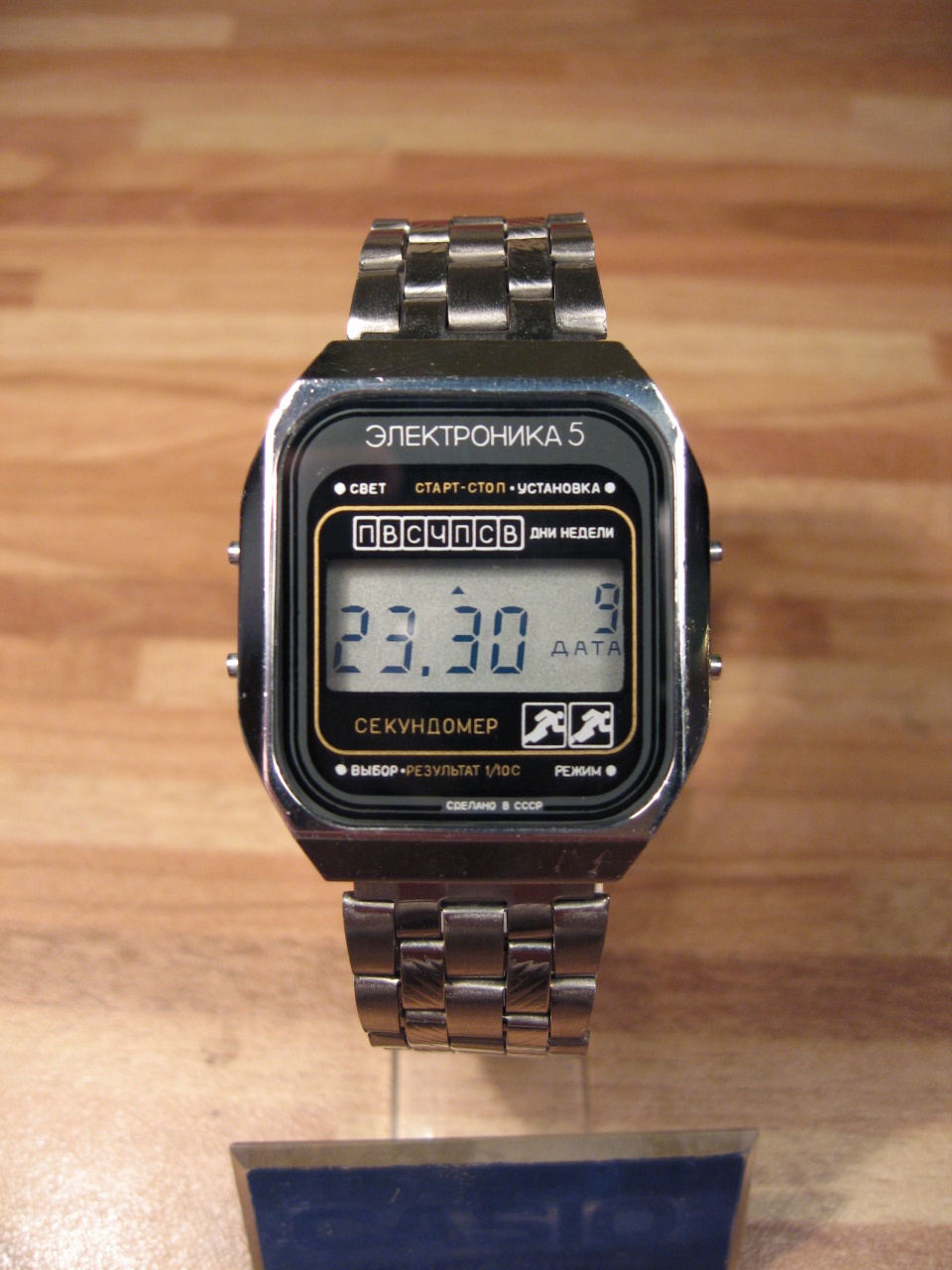

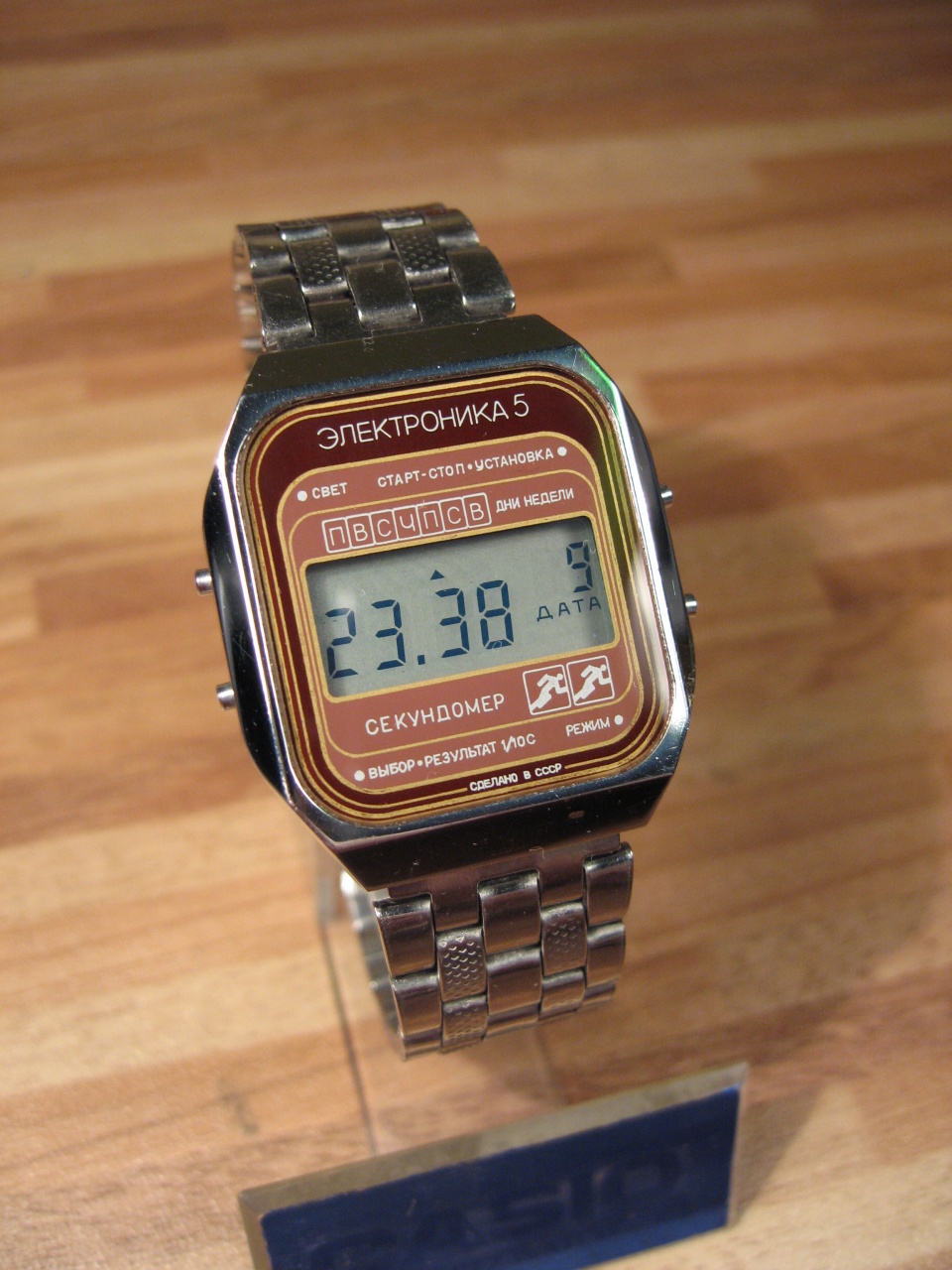

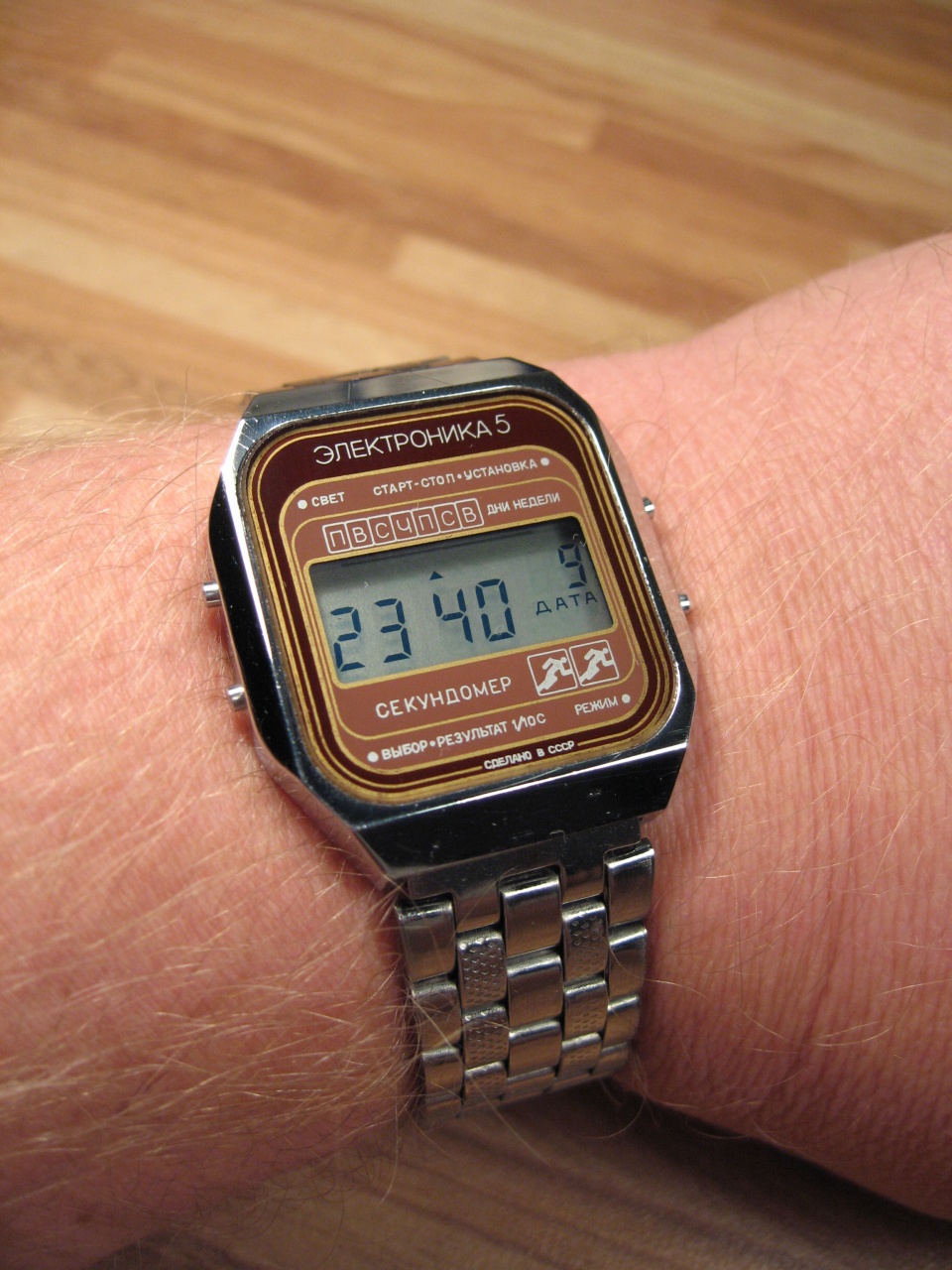

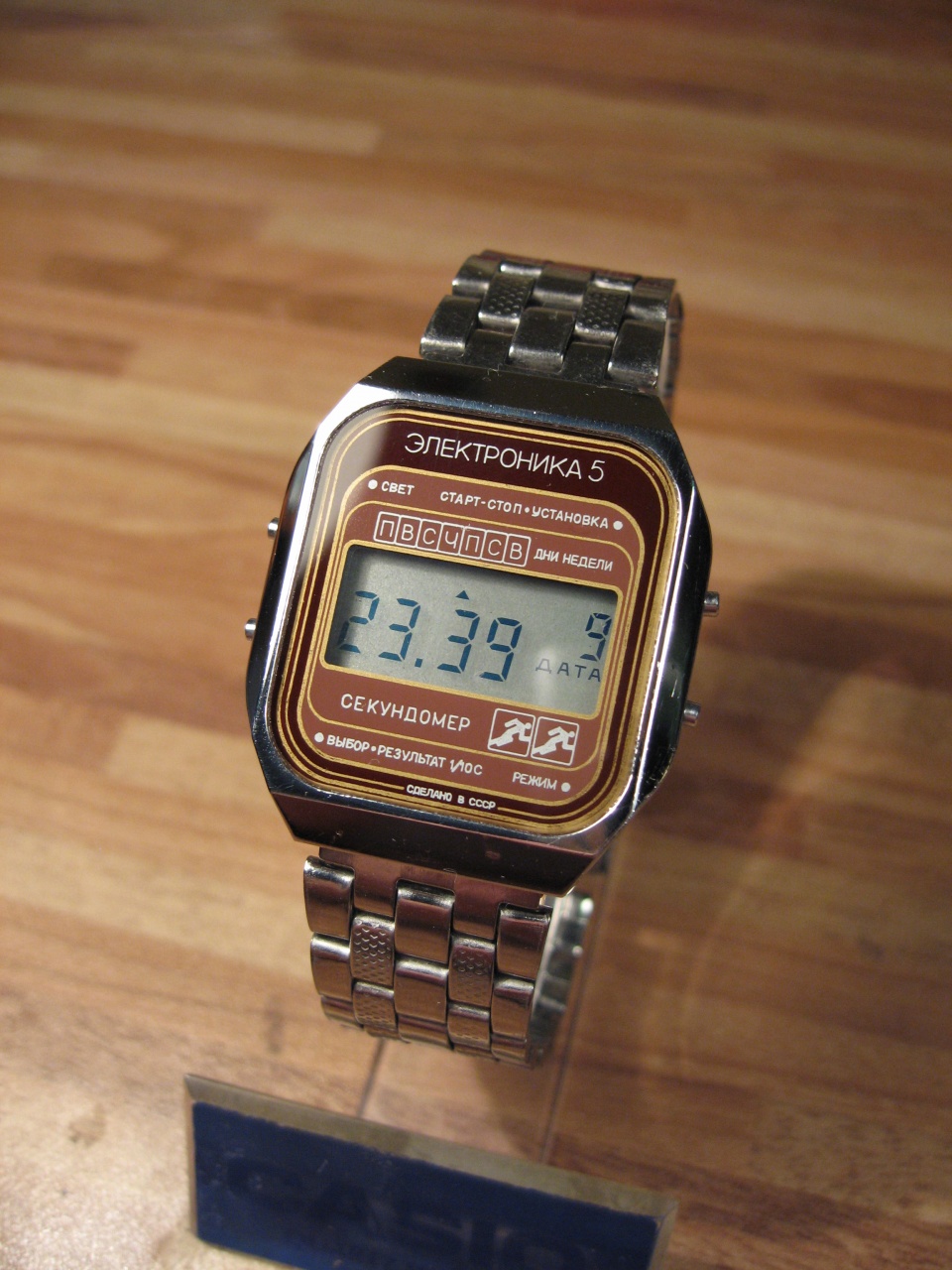

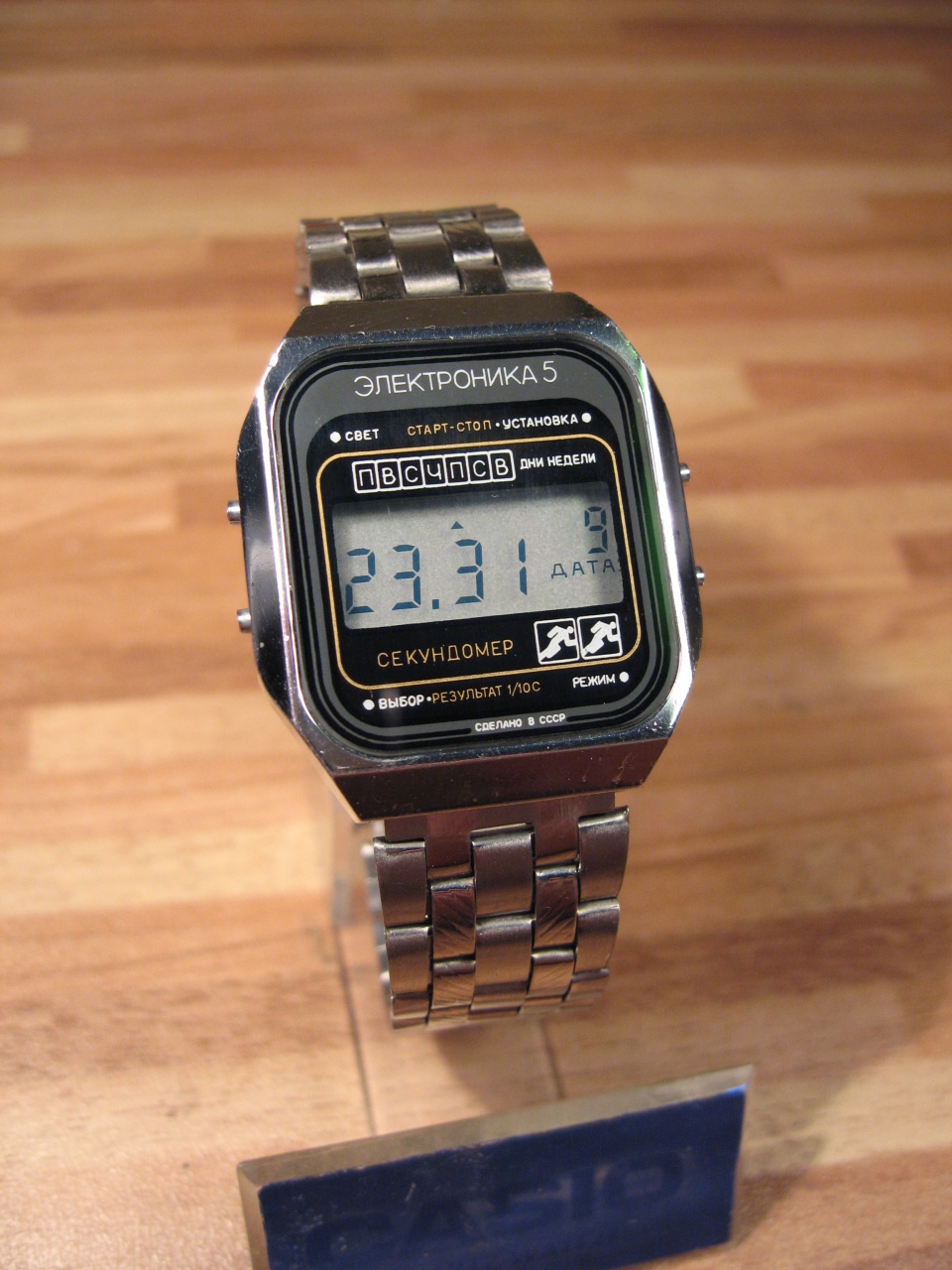

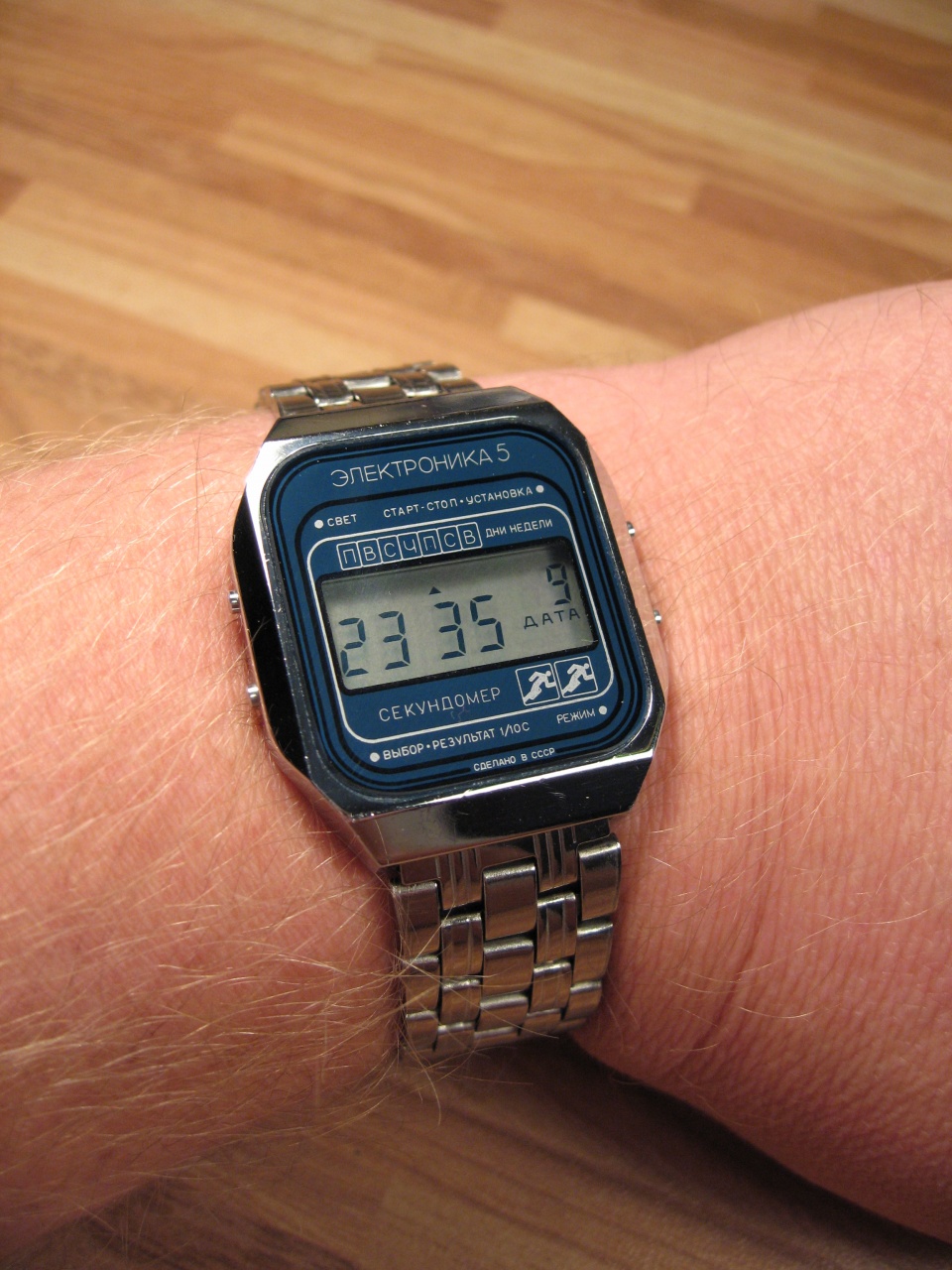

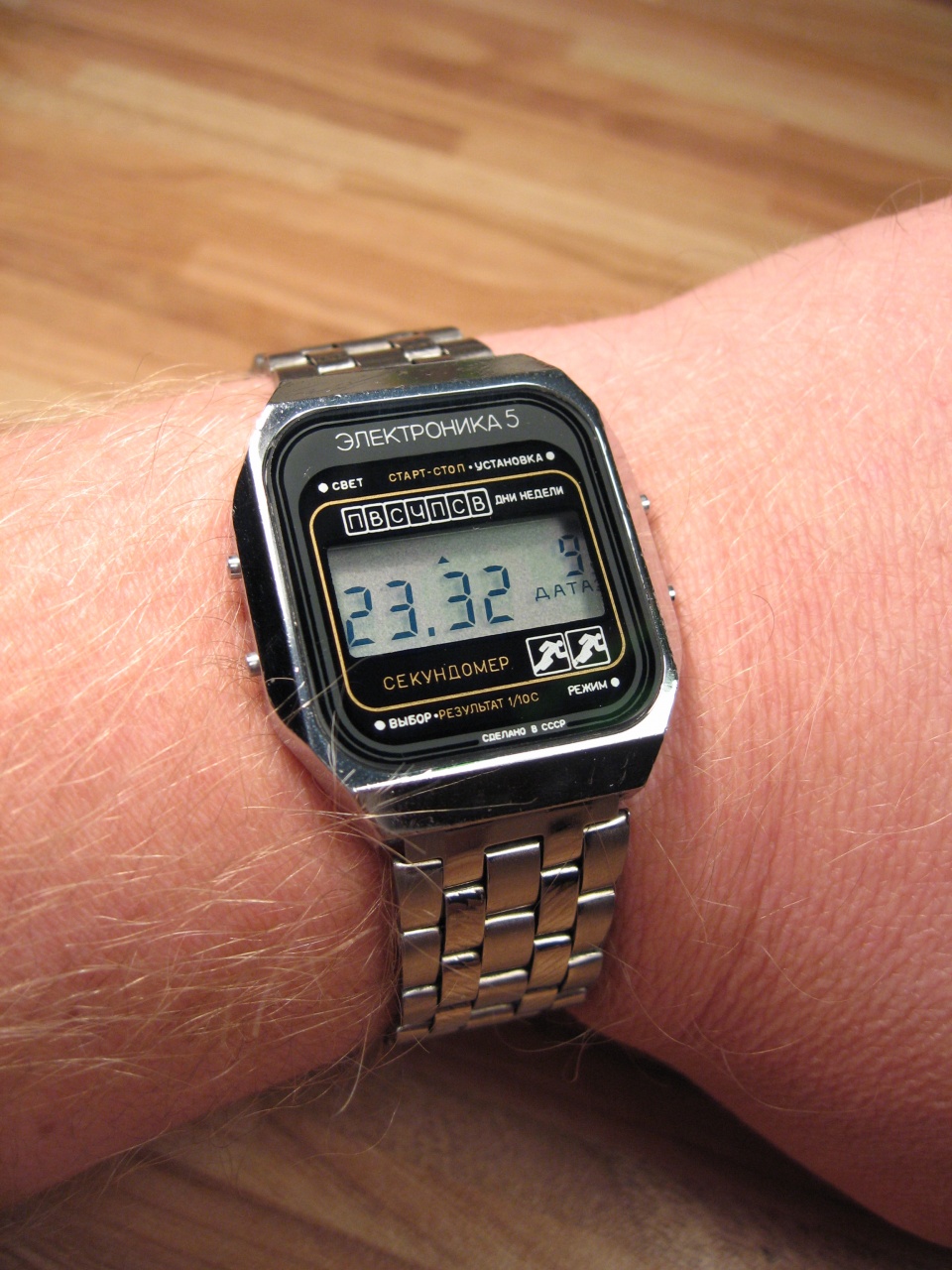

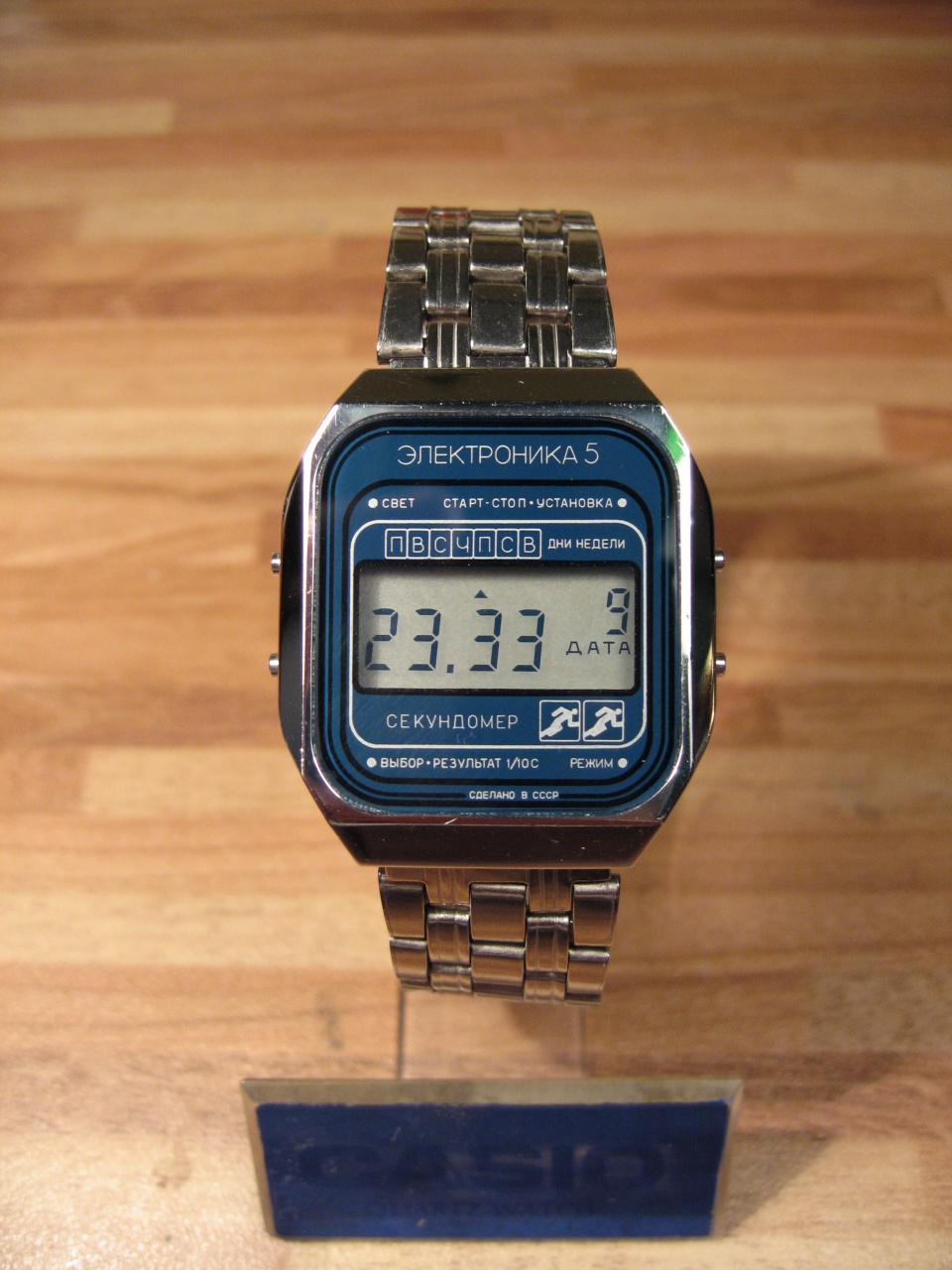

Вложений: 12
|
Прошу помощи.
Вложений: 1
Доброго дня всем.
Вот фото моей проблемы. У нас в городе найти подобное стекло не реально.:( Кто может помочь? Стеклом или корпусом? |
